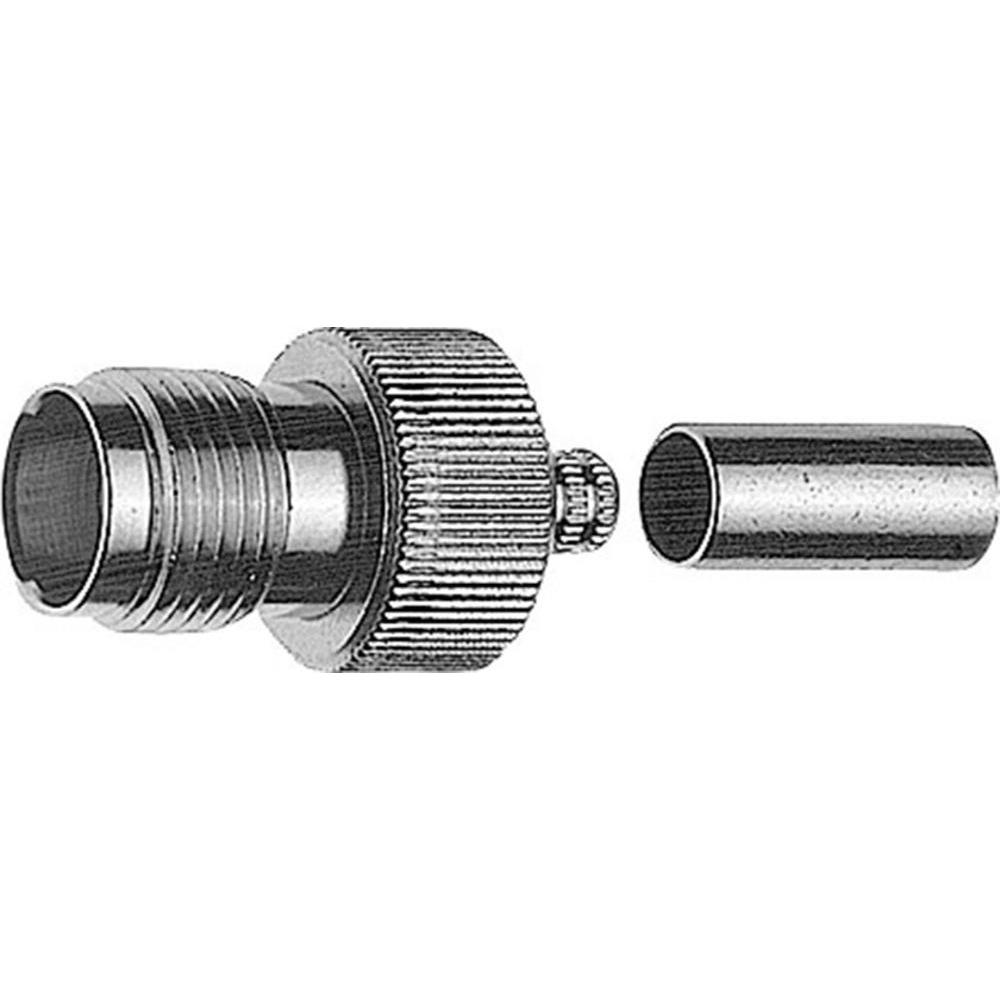

Telegärtner J01011A0055 — TNC прямая кабельная розетка 50 Ом, G37 (LMR-400)
Прямая кабельная TNC-розетка 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-26, рабочий диапазон до 0–11 ГГц. Кабельная группа G37 (2.7/7.25, LMR-400, AIRCOM PLUS). Монтаж: пайка/обжим. Корпус латунь с никелированием, изолятор PTFE. Применяется в антенно-фидерных трактах, ВЧ-оборудовании. RoHS-совместим.
О модели
J01011A0055 — TNC прямая кабельная розетка 50 Ом, G37 (LMR-400) производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 ГГц. Совместим с кабельной группой G37: 2.7/7.25, LMR-400, AIRCOM PLUS. Соответствует международному стандарту интерфейса IEC 61169-26 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка/обжим, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–11 ГГц |
| Испытательное напряжение | 500 В / 50 Гц |
| Сопротивление изоляции | ≥ 1 ГΩ |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | TNC |
| Стандарт интерфейса | IEC 61169-26 |
| Способ монтажа центрального контакта | пайка/обжим |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | ≥ 500 |
| Совместимые кабели (группа G37) | |
|---|---|
| Список | 2.7/7.25, LMR-400, AIRCOM PLUS |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Сравнение с похожими моделями
Артикул J01011A0055 принадлежит к серии J01011 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01011A0055 ◀ | TNC прямая кабельная розетка 50 Ом J01011A0014 | TNC розетка bulkhead 50 Ом J01011A2223 | TNC прямая кабельная розетка 50 Ом J01011A0015 |
|---|---|---|---|---|
| Тип | — | — | — | — |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц |
| Конфигурация | — | — | — | — |
| Кабельная группа | G37 | G1 | G1 | G5 |
| Цена, ₽ | 840 | 1 328 | 1 266 | 745 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Области применения
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
