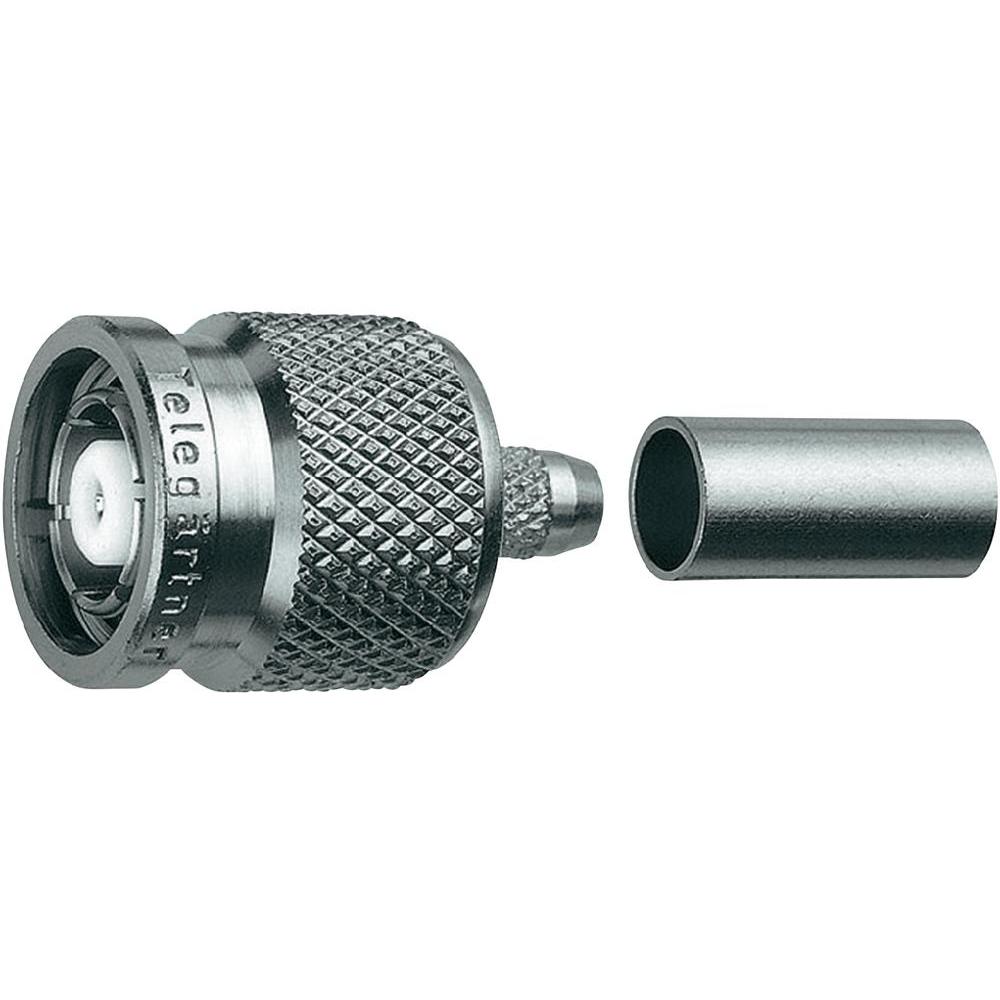

Разъем Telegartner J01010R0001 R-TNC-типа
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Разъем Telegartner J01010R0001 R-TNC-типа представляет собой кабельный разъем R-TNC с сопротивлением 50 Ом. Корпус выполнен в виде штекера, а центральный контакт - в виде гнезда, что позволяет использовать метод обжима для соединения.
Термин «разъемы обратной полярности» указывает на то, что стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера, и наоборот. Данные разъемы широко применяются в оборудовании и сетях WLAN и могут использоваться с тремя различными сериями разъемов:
- R-SMA — с резьбовым соединением. Виброустойчивые и способны работать на частотах свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом.
- R-TNC — с резьбовым соединением. Виброустойчивые и могут использоваться на частотах свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом.
- R-BNC — с байонетным соединением. Для монтажа разъемов этой серии используется технология опрессовки.
Соединение торцевого уплотнения для разъемов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, в то время как серия R-BNC соответствует IP54.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Пружинящие контакты: CuBe2
Внешний проводник: CuPb1.15Ni1(C97), CuZn39Pb3
Стальные металлические детали: CuZn39Pb3
Изолятор: PTFE
Уплотнительное кольцо: силиконовая резина
Покрытие
Центральный контакт: золото поверх никеля
Внешний проводник: никель | Cu1Ni2Au0.8
Стальные металлические детали: никель | Cu2Ni5
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1 (40/155/21).
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 10 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 6 ГГц |
Технические характеристики
Группа/стандарт: G7 (RG-174/U, RG-316/U)
Структура: обжим - N01003A0009
Вес: 15 г
Промышленное оборудование Разъем Telegartner J01010R0001 R-TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
