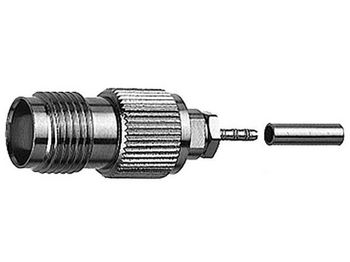

Разъем Telegartner J01011A0032 TNC-типа
Кабельный/панельный разъём TNC · 50 Ом гнездо | обжим/ц. контакт - пайка. Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC, и могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 70 Ом. TNC подходят для эластичных и полужестких типов кабелей. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Применение разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Описание | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Пружинящие контакты: CuBe2;
Внешний проводник: CuPb1.15Ni1(C97), CuZn39Pb3;
Стальные металлические детали: CuZn39Pb3;
Изолятор: PTFE | PE;
Уплотнительное кольцо: силиконовая резина.
Покрытие
Центральный контакт: золото поверх никеля;
Внешний проводник: никель;
Стальные металлические детали: никель.
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/155/21;
Эксплуатация в соответствии с изолятором PE: IEC 60068 - 1 40/75/21.
Электрические характеристики
| Описание | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 10 мОм Внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 17.7 дБ / 11 ГГц В разъёмах угловой конструкции: ≥ 16.5 дБ / 11 ГГц |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 11 ГГц |
Промышленное оборудование Разъем Telegartner J01011A0032 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
