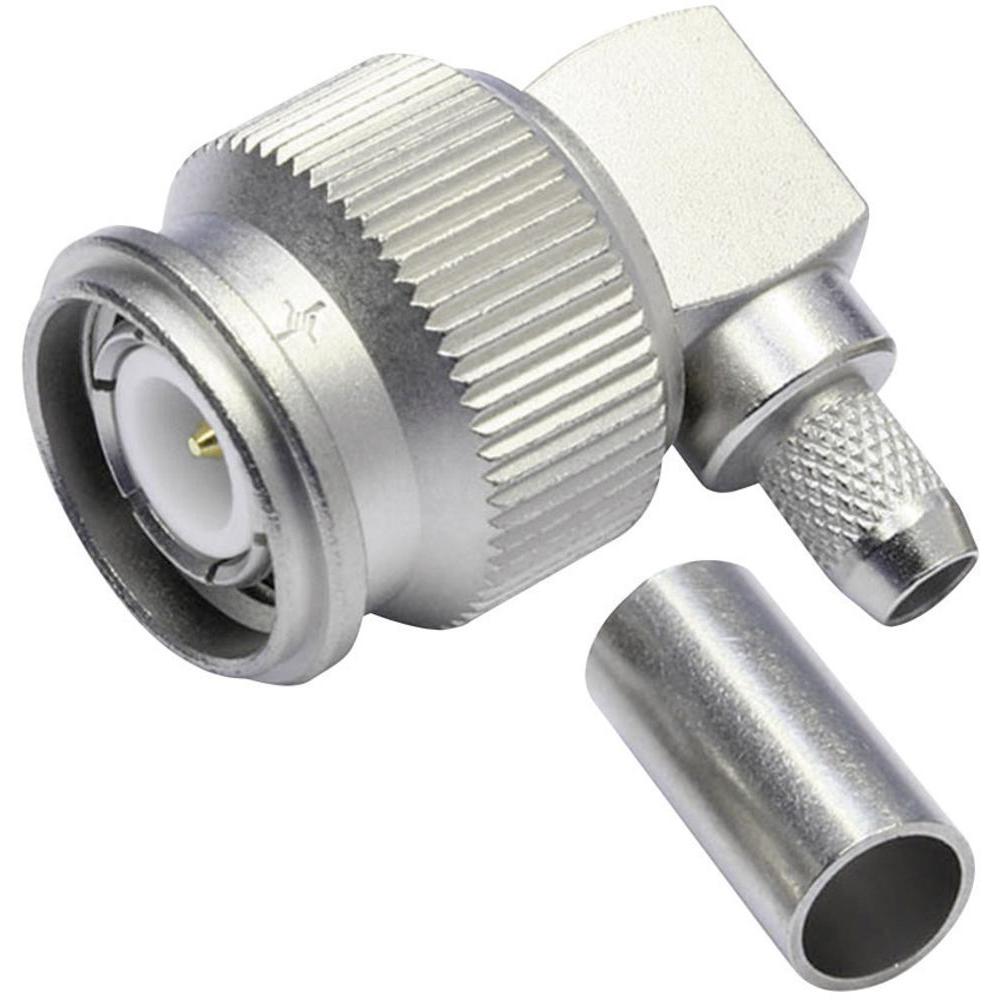

Разъем Telegartner J01010A0005 TNC-типа
Кабельный угловой разъём TNC · 50 Ом штекер | обжим /ц. контакт - пайка. Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC, при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 70 Ом. TNC подходят для эластичных и полужестких типов кабелей.
Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Применение разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо:
- CuBe2;
- CuPb1.15Ni1(C97);
- CuZn39Pb3;
- PTFE | PE;
- Силиконовая резина.
Покрытие
Центральный контакт, внешний проводник, стальные металлические детали:
- Золото поверх никеля | Cu1Ni2Au0.8;
- Никель | Cu2Ni5;
- Никель | Cu2Ni5.
Климатические характеристики
Эксплуатация в соответствии с:
- изолятором PTFE;
- изолятором PE.
IEC 60068 - 1 40/155/21 40/75/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 10 мОм; внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффективное / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъёмах прямой конструкции ≥ 17.7 дБ / 11 ГГц; в разъёмах угловой конструкции ≥ 16.5 дБ / 11 ГГц |
| Рабочее напряжение | ≤ 500 В эффективное / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | G1 (RG58C/U; RG-141A/U) |
| Структура | a= 13, b= 29 | обжим - N01003A0005 |
| Вес | 19 г |
Промышленное оборудование Разъем Telegartner J01010A0005 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
