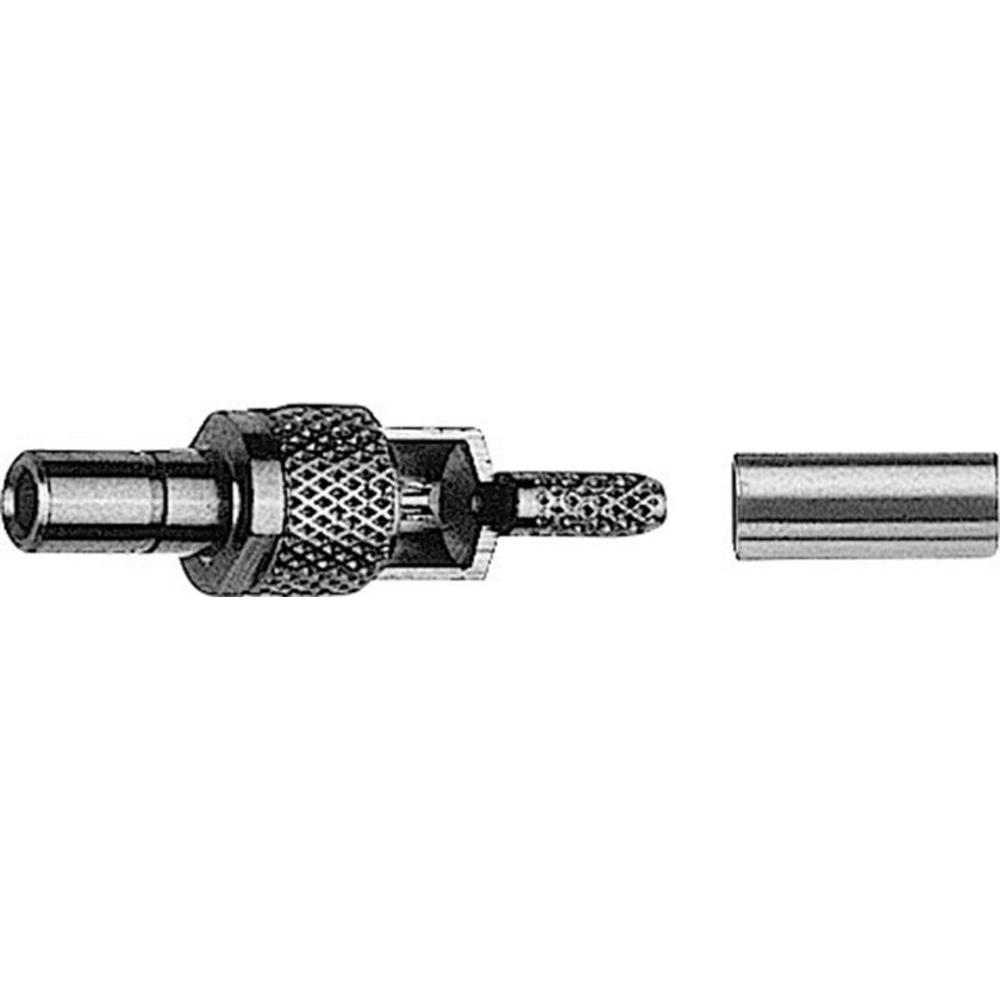

Кабельный разъем SSMB · 50 Ом штекер | обжим /ц. контакт - пайка. Разъёмы SSMB сконструированы с механизмом зажима с защёлкой и применяются на частоте до 3 ГГц с сопротивлением кабельного соединения 50 Ом. SSMB подходят для эластичных типов кабелей, таких как RG-316 и RG-178. Модели разъёмов SSMB выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Компактный размер разъёмов позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения | макс. 27 Н | |
| Усилие отключения | мин. 4.5 Н |
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 5 мОм |
| внешний проводник ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 500 В эффективное / 50 Гц |
| Рабочее напряжение | ≤ 250 В эффективное / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 3 ГГц |
| Потери на отражение | в разъёмах прямой конструкции ≥ 20.0 дБ / 1 ГГц |
| в разъёмах угловой конструкции ≥ 14.0 дБ / 1 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G7 (RG-316/U) |
| Структура | обжим - N01003A0009 |
| Вес | 2 г |
Промышленное оборудование Разъем Telegartner J01190A0051 (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
