Разъёмы SSMB сконструированы с механизмом зажима с защёлкой и применяются на частоте до 3 ГГц с сопротивлением кабельного соединения 50 Ом. SSMB подходят для эластичных типов кабелей, таких как RG-316 и RG-178. Модели разъёмов SSMB выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Компактный размер разъёмов позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения | макс. 27 Н | |
| Усилие отключения | мин. 4.5 Н |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с изолятором PTFE | IEC 60068 - 1, 55/155/21 |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 5 мОм |
| Внешний проводник: ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 500 В эфф. / 50 Гц |
| Рабочее напряжение | ≤ 250 В эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 3 ГГц |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 20.0 дБ / 1 ГГц |
| В разъёмах угловой конструкции: ≥ 14.0 дБ / 1 ГГц |

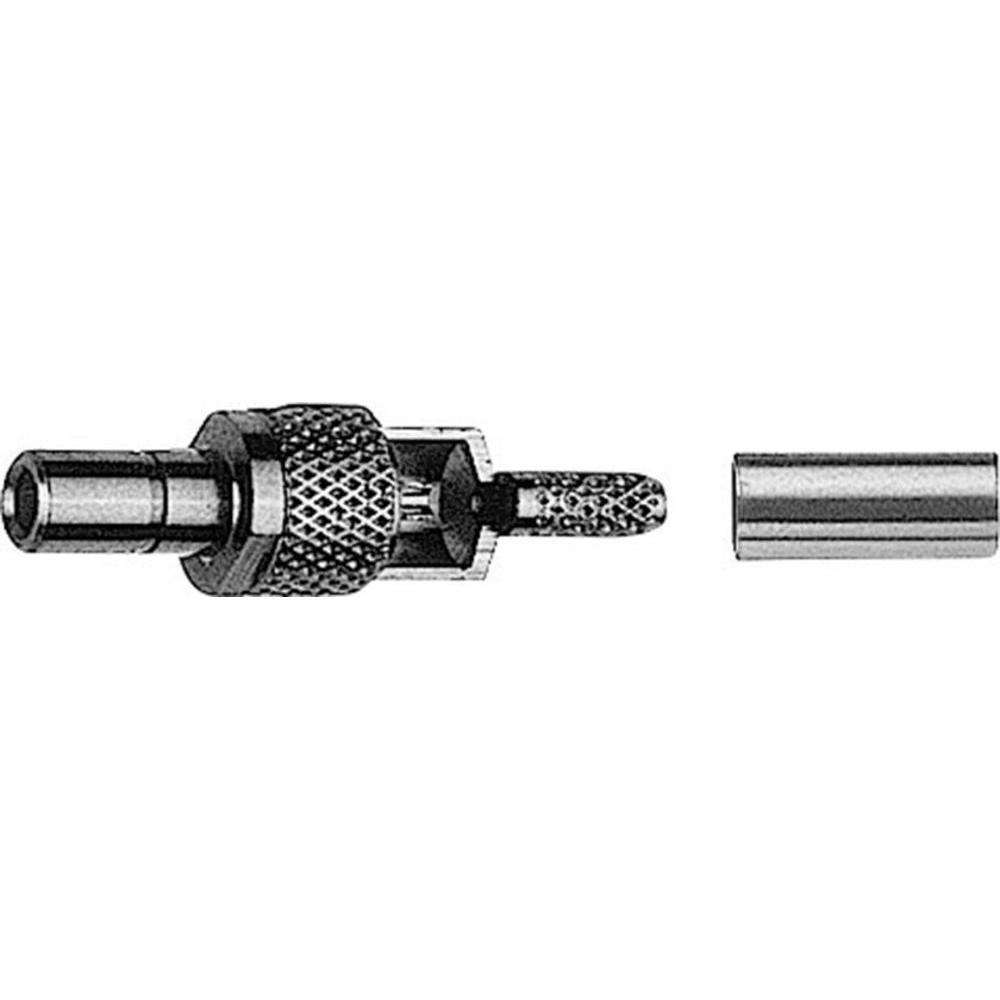

Промышленное оборудование Разъем Telegartner J01190A0091 (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
