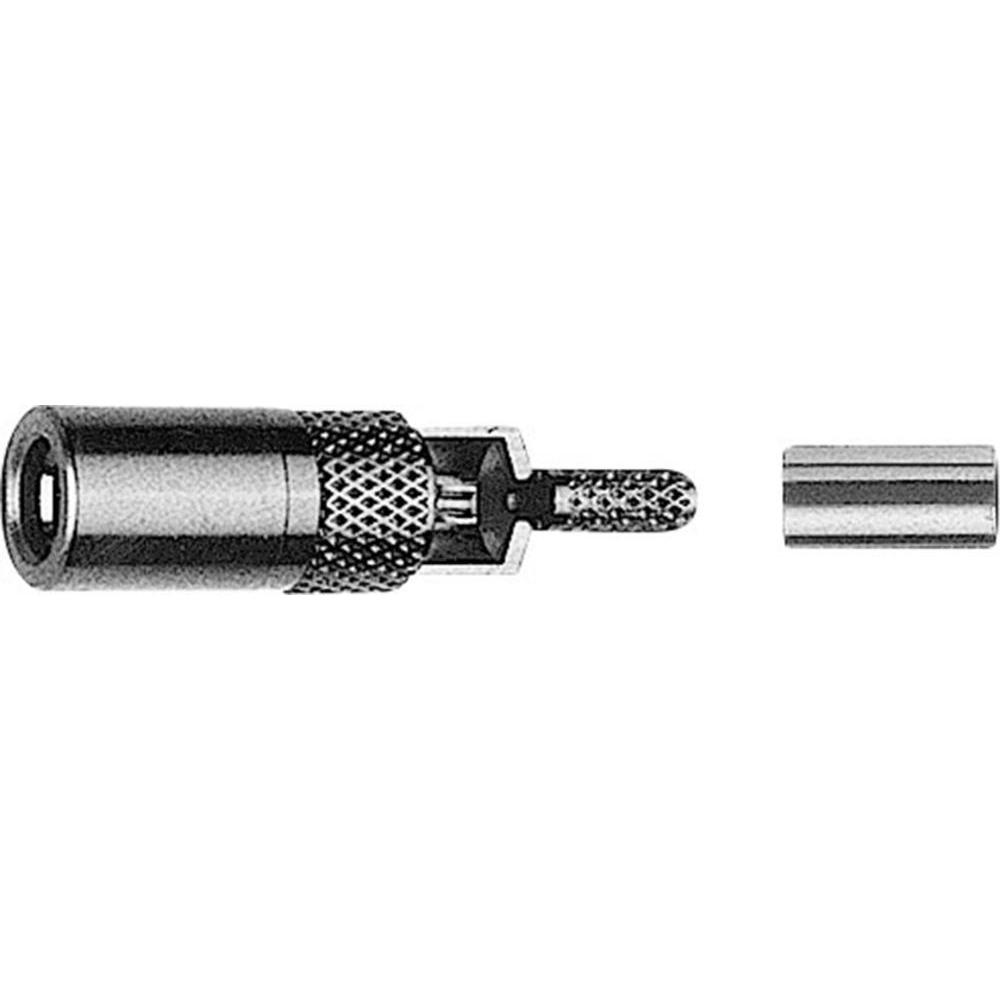

Кабельный разъем SSMB • 50 Ом гнездо | обжим /ц. контакт- пайка. Разъёмы SSMB сконструированы с механизмом зажима с защёлкой и применяются на частоте до 3 ГГц с сопротивлением кабельного соединения 50 Ом. SSMB подходят для эластичных типов кабелей, таких как RG-316 и RG-178. Модели разъёмов SSMB выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Компактный размер разъёмов позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.
| Коммутационная износостойкость | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| ≥ 100 | ≥ 500 | |
| Усилие подключения: макс. 27 Н | ||
| Усилие отключения: мин. 4.5 Н | ||
Пружинящие контакты: бериллиевая бронза | CuBe2
Цельный контакт: латунь | CuZn39Pb3
Детали корпуса: латунь | CuZn39Pb3
Обжимная втулка: медь | Cu
Зубчатая стопорная шайба: медный сплав | CuSn6
Изолятор: PTFE
Центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
Внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение)
Остальные металлические детали: золото | Cu1Ni2Au1.27 (MIL- исполнение)
Для печатных плат: SnPb8 (последняя цифра в названии модели — 7)
Белая бронза | CuSnZn3 Telealloy (последняя цифра в названии — 8)
Никель | Cu2Ni5 (последняя цифра в названии модели — 9)
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/21
| Сопротивление проводников | Внутренний проводник | Внешний проводник |
|---|---|---|
| ≤ 5 мОм | ≤ 2.5 мОм | |
| Сопротивление изолятора: ≥ 1 ГОм | ||
| Напряжение пробоя: 500 В эфф. /50 Гц | ||
| Рабочее напряжение: ≤ 250 В эфф. /50 Гц | ||
| Сопротивление: 50 Ом | ||
| Рабочая частота: < 3 ГГц | ||
| Тип разъема | Потери на отражение |
|---|---|
| Прямой конструкции | ≥ 20.0 дБ /1 ГГц |
| Угловой конструкции | ≥ 14.0 дБ /1 ГГц |
Группа/стандарт: G3 (RG-178B/U)
Структура: обжим - N01003A0010
Вес: 1 г
Промышленное оборудование Разъем Telegartner J01191A0001 (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
