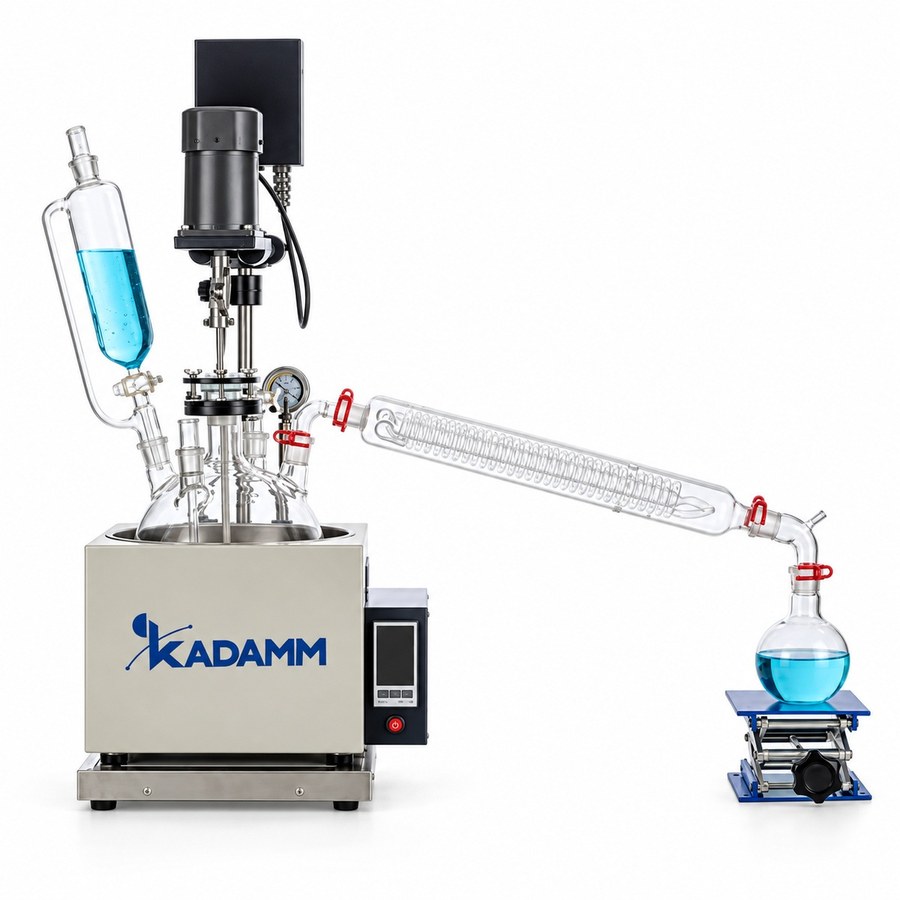

KADAMM РЕА-О.2 — Стеклянные реакторы однослойные с баней 1–10 л (ряд 2)

Ряд 2 однослойных стеклянных реакторов с баней KADAMM РЕА-О.2 включает объёмы 1, 2, 3, 5 и 10 л — это KADAMM РЕА-О1.2, РЕА-О2.2, РЕА-О3.2, РЕА-О5.2 и РЕА-О10.2. Принцип прежний, как у основного РЕА-О: колбу из боросиликатного стекла 3.3 нагревает баня из нержавеющей стали, капельная воронка и обратный холодильник входят в поставку, внешний термостат не требуется. Отличаются узлы. Мешалка серповидная, SUS304 с PTFE, вращается в керамических подшипниках с механическим уплотнением; вакуумметр стрелочный и идёт в комплекте; в бане стоит датчик типа K со стальным щупом; перемешивание и нагрев защищены двумя отдельными предохранителями; основание собрано из алюминиевого сплава и стального листа с антикоррозионным покрытием. Рабочий диапазон сосуда −80…+250 °C, вакуум до −0.098 МПа, температура измеряется с точностью ±1 °C. Раз характеристики с основным рядом не совпадают, артикулы выделены отдельно и несут суффикс «.2».

Ряд 2 в пяти типоразмерах — от настольного 1 л до 10 л на колёсах

Младшие KADAMM РЕА-О1.2 и РЕА-О2.2 весят 18 кг и имеют 5 горловин; мешалку крутит привод 40 Вт со скоростью 0–800 об/мин, нагреватель бани Ø245×140 мм — 1.5 кВт; габариты (400–700)×330×900 и 930 мм, а сосуд 2 л имеет диаметр 166 мм. Следующий, KADAMM РЕА-О3.2, весит 23 кг при высоте 1100 мм: сосуд Ø195 мм, баня Ø265×160 мм мощностью 2 кВт, привод 90 Вт. У KADAMM РЕА-О5.2 те же 90 Вт, баня Ø280×170 мм на 2 кВт, сосуд Ø230 мм, высота 1150 мм, масса 25 кг. Старший KADAMM РЕА-О10.2 устроен иначе: 7 горловин в крышке, PT100 в PTFE вместо датчика K, колёса с тормозом, слив бани; нагреватель 3 кВт в бане Ø350×220 мм, сосуд Ø280 мм, 90 Вт при 0–450 об/мин; 710×440×1900 мм, 42 кг. Взрывозащищённых вариантов у ряда 2 нет — для работы с ЛВЖ во взрывоопасной зоне подходит KADAMM РЕА-О 10–100 л из основного ряда.

Керамические подшипники и серповидная мешалка

Ряд 2 прежде всего отличается узлом перемешивания. Лопасть серповидной формы из SUS304 с PTFE идёт по кривизне шаровой колбы рядом со стенкой: она счищает продукт со стекла и создаёт поток от дна вверх к горловине, поэтому с суспензиями и вязкими средами справляется лучше плоского якоря. Вал из SUS304 закрыт трубкой PTFE — среда касается только инертного материала. Опорой вала служат керамические подшипники с механическим уплотнением. Нержавеющий вал керамику не истирает, смазка ей не нужна, металлических частиц в продукте не появляется; уплотнение же без подтяжки удерживает вакуум до −0.098 МПа даже при долгой отгонке. Обороты задаются электроникой плавно, от 0 до 800 об/мин (0–450 у 10 л), значение выводится на цифровой индикатор.

Датчик в бане, вакуумметр и отдельная защита цепей

Входящий в комплект стрелочный вакуумметр показывает реальное разрежение в реакторе, не завися от электроники. По его стрелке краном напуска подбирают режим, при закрытом насосе оценивают герметичность, при отгонке замечают начало кипения. Когда растворитель один, больше ничего не требуется; ступенчатую отгонку и смеси ведут с контроллером KADAMM ВА-К. В моделях 1–5 л баню контролирует датчик типа K со стальным щупом, погружённым в теплоноситель: по нему регулятор управляет нагревателем, а за средой в колбе следят через термогильзу. В 10 л штатный датчик — PT100 в PTFE. Термометрия выполняется с точностью ±1 °C. Цепи нагрева и перемешивания имеют каждая свой предохранитель, так что при перегрузке привода баня продолжает работать, и обратно. Основание из алюминиевого сплава и стального листа с антикоррозионным покрытием пролитого теплоносителя не боится. Питание — 220 В, 50 Гц, под заказ 110 В, 60 Гц.

Что на деле означает диапазон сосуда −80…+250 °C

Интервал −80…+250 °C описывает стойкость стекла сосуда и уплотнений, к бане он не относится. Баня только нагревает, начиная с комнатной температуры, и её потолок задаёт теплоноситель: вода — до +100 °C, термомасло позволяет выше. Граница +250 °C даёт запас термостойкости на случай работы с маслом и местного перегрева возле нагревателя; −80 °C говорит о том, что колба и PTFE перенесут охлаждение, если подвести к бане внешний холод. В комплект схема охлаждения бани не входит, её стоит обсудить с менеджером. Если же холод нужен постоянно, разумнее взять рубашечный KADAMM РЕА-Р 1–5 л либо рубашечный ряд 2 KADAMM РЕА-Р.2 — мотор-редуктор 1:3, термостат ЦТ на −80…+250 °C.

Как подобрать объём и в чём разница между рядом 2 и основным рядом

У основного ряда KADAMM РЕА-О 1–5 л якорная мешалка вращается от асинхронного двигателя с частотным управлением, датчик PT100 погружён в среду, рама из нержавеющей стали, стойка регулируется, вакуумметра нет. Ряд 2 берут ради серповидной мешалки на керамических подшипниках, вакуумметра и приёмной колбы 500 мл в поставке, раздельных предохранителей и диапазона сосуда −80…+250 °C; основной — ради PT100 в среде, нержавеющей рамы и Ex-вариантов начиная с 10 л. Объём выбирают одинаково: не больше 2/3 номинала, а при рефлюксе и вспенивании — примерно половина. Получается: РЕА-О1.2 — до 0.6 л, РЕА-О2.2 — до 1.3 л, РЕА-О3.2 — до 2 л, РЕА-О5.2 — до 3.3 л, РЕА-О10.2 — до 6.5 л. Вязким средам нужен привод 90 Вт, то есть модели от 3 л. Если нужен компактный рубашечный реактор 1–5 л с сенсорной панелью, смотрите KADAMM РЕА-РН; если реакцию и фильтрование надо вести в одном сосуде — KADAMM РЕА-К 1–5 л.

Как лабораторное электрооборудование, реакторы KADAMM РЕА-О.2 подтверждены на соответствие регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках системы менеджмента качества ISO 9001, на изделии стоит маркировка CE. Вместе с реактором клиент получает паспорт, русскоязычное руководство по эксплуатации и декларацию соответствия.

Со средой соприкасаются только боросиликатное стекло 3.3, PTFE и серповидная мешалка из SUS304 с PTFE. Вакуумная линия выдерживает разрежение до −0.098 МПа, его отслеживают по стрелочному вакуумметру. Взрывозащиты нет ни у одного из пяти артикулов ряда 2, поэтому их ставят в обычной лаборатории под вытяжной зонт или в вытяжной шкаф. Для работы с ЛВЖ во взрывоопасной зоне есть Ex-исполнения KADAMM РЕА-О 10–100 л и модели с рубашкой KADAMM РЕА-Р 1–5 л.

• Электробезопасность — сеть 220 В, 50 Гц, по заказу 110 В, 60 Гц; под нагреватель 1.5–3 кВт нужна заземлённая розетка на выделенной линии 16 А; цепи защищают два предохранителя.
• Защита от перегрева — в бане стоит датчик типа K, уставка видна на индикаторе; если масло греют выше +100 °C, следят за уровнем и ставят защиту от брызг; теплоноситель модели 10 л меняют через слив бани.
• Безопасность при вакууме — разрежение видно по вакуумметру, атмосферу напускают штатным краном; до откачки стекло проверяют, нет ли сколов.
• Химическая стойкость — растворители, кислоты и растворы солей не опасны для стекла 3.3, PTFE и SUS304; не годятся HF и горячие концентрированные щёлочи, для них есть KADAMM РЕА-Н.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс защиты корпуса, форму и диаметр сосуда 1 л, а также схему охлаждения бани снаружи для работы ниже комнатной температуры указывает паспорт конкретной поставки — уточняйте у менеджера.

Ряд 2 приходит собранным. Чтобы начать работу, хватает розетки и подачи воды на обратный холодильник, а для отгонки — насоса; при смесях растворителей к нему добавляют контроллер. Первый пуск для 1–10 л проходит по одной схеме, только у 10 л ещё фиксируют колёса и готовят слив бани:

Обслуживание в процессе эксплуатации

• Баня и датчик K — воду меняют, когда появился налёт, масло — согласно регламенту; налёт со щупа датчика стирают; у модели 10 л баню опорожняют через штатный слив.
• Керамические подшипники и уплотнение — смазывать их не нужно; если давление начало дрейфовать или вал шумит, осматривают механическое уплотнение и при необходимости меняют узел из ЗИП.
• Уплотнения PTFE на горловинах — проверяют при каждой разборке, меняют, если появилось подтекание или упало разрежение; запасные элементы поставляются под заказ.
• Вакуумметр — ежеквартально сверяют показания с насосом или контроллером; если на атмосфере стрелка не возвращается к нулю, прибор меняют.
• Основание — разлитый теплоноситель убирают немедленно; покрытый стальной лист абразивом не чистят; у модели 10 л проверяют тормоза колёс.
