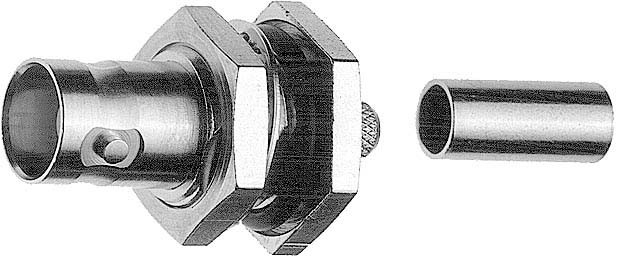

Кабельный/панельный разъём BNC · 50 Ом гнездо | обжим. Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения разъёмов BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC 50 Ом рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC 50 Ом в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Покрытие | центральный контакт, внешний проводник, стальные металлические детали |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE, с изолятором PE |
| Стандарт | IEC 60068 - 1, 40/155/21, 40/75/21 |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 20 мОм, внешний проводник ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 20 дБ / 3 ГГц, в разъёмах угловой конструкции ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 4 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U) |
| Структура | обжим - N01003A0005 |
| Вес | 22 г. |
Промышленное оборудование Разъем Telegartner J01001A0034 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
