Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц, 1 порт.
Антенна КАДАММ I-ATP5-380/4000 — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 380–470, 698–960, 1710–2700 и 3300–4000 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B31, B5, B3, B7, B41, n78).
Коэффициент усиления 4–7 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65–150°, в вертикальной 60–75°. Интермодуляция IM3 не выше −153 дБн, КСВН не более 3,0 / 2,0 / 2,0 / 2,0.
| Параметр | 380–470 МГц | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 150° | 90° | 75° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 65° | 65° | 60° |
| КСВН | ≤3,0 | ≤2,0 | ≤2,0 | ≤2,0 |
| Поляризация | Вертикальная | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | уточняйте у менеджера | |||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP5-380/4000 работает в полосах 380–4000 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).

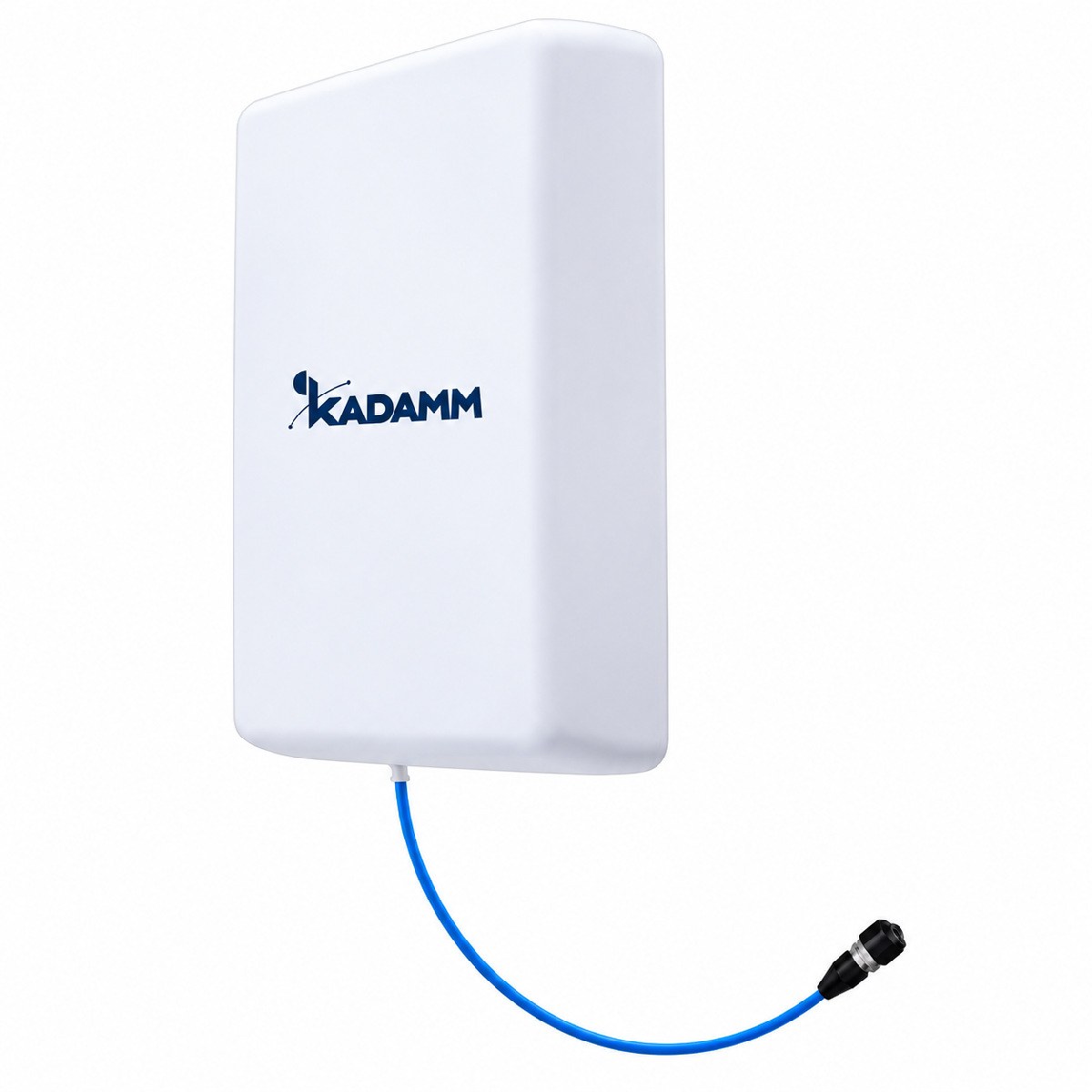

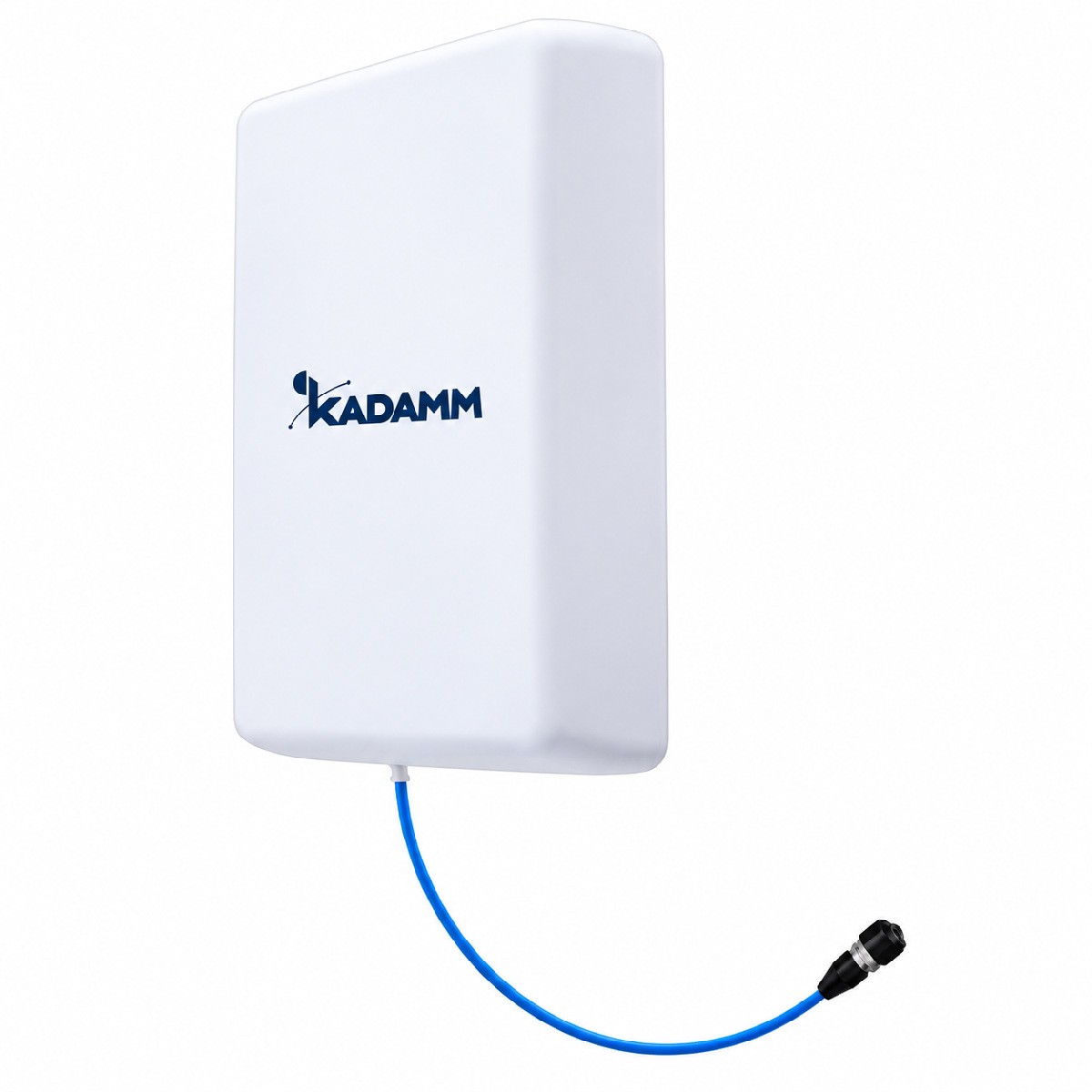

Антенна КАДАММ I-ATP5-380/4000, монтажный комплект.
| Параметр | I-ATP5-380/4000 | I-ATO5-380/2700S | I-ATP5-380/2700 | I-ATO5-350/6000S | I-ATO5-617/4000M | I-ATO5-617/6000SH |
|---|---|---|---|---|---|---|

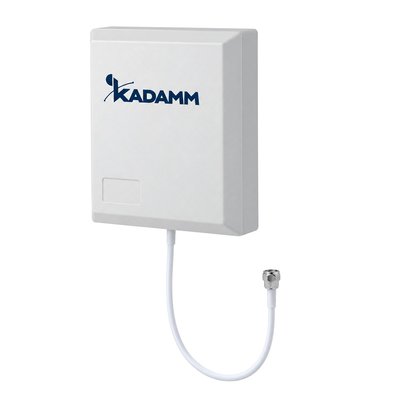

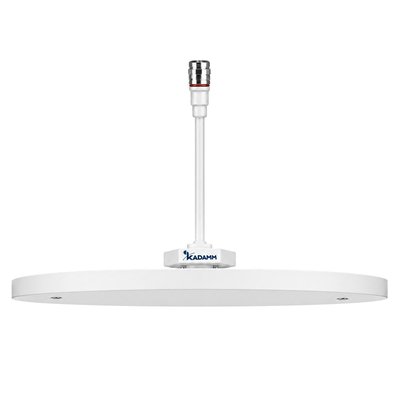

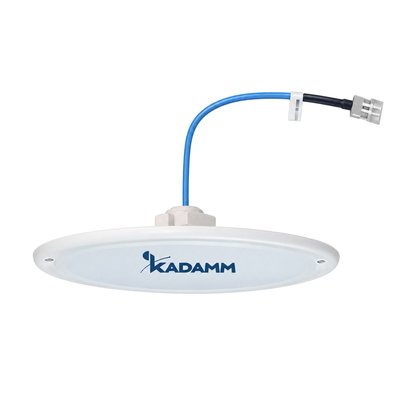

| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц | 380–520 / 698–960 / 1710–2700 МГц | 380–470 / 698–960 / 1710–2700 МГц | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2700 / 3300–4000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц |
| Поляризация | вертикальная | горизонтальная | вертикальная | горизонтальная | горизонтальная | Linear, H |
| Ширина ДН по уровню −3 дБ | 95° | 360° | 100° | 360° | 360° | 360° |
| Коэффициент усиления | 7 дБи | 6 дБи | 7 дБи | 7 дБи | 5 дБи | 7 дБи |
| Тип | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP5-380/4000 — 380–4000 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP5-380/4000 — розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATP5-380/4000: диапазоны 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц, усиление 7 дБи, ширина луча 95°, поляризация вертикальная. У KADAMM I-ATO5-380/2700S: диапазоны 380–520 / 698–960 / 1710–2700 МГц, усиление 6 дБи, ширина луча 360°, поляризация горизонтальная.
Артикул для заказа — KADAMM I-ATP5-380/4000, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP5-380/4000 могут уточняться без уведомления.
Поставляем KADAMM I-ATP5-380/4000 — направленная внутренняя (indoor) антенна 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц, 7 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
