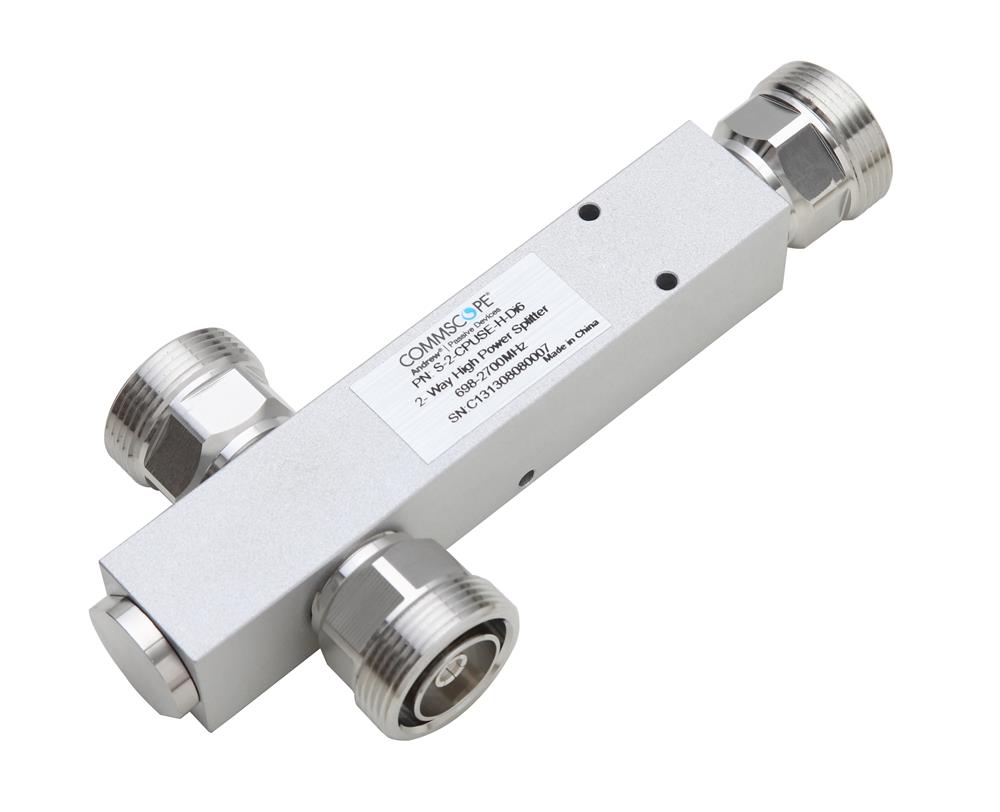

Сплиттер Andrew S-2-CPUSE-H-Di6 (Commscope)

Производитель
Andrew

Цена по запросу

RUB
Есть в наличии

Доставка

Звоните: 8 (800) 505 92 60
8 (495) 109 02 08
Пишите: sales@bbrc.ru
Оплата

Доставка по всей России и СНГ

Гарантия качества
Бесплатное составление ТЗ
Официальная гарантия
yandex_market

Описание Товара

  Сплиттер Andrew S-2-CPUSE-H-Di6

Название модели:

S-2-CPUSE-H-Di6

Применение:

Для разветвления сигналов в радиочастотных системах.

  Конструкция и характеристики

 Сплиттер Andrew S-2-CPUSE-H-Di6 (Commscope)_характеристики


  Контурный чертеж

 Сплиттер Andrew S-2-CPUSE-H-Di6 (Commscope)_контурный чертеж


  Соответствие стандартам

ISO 9001:2015

Разработано, изготовлено и/или распространено в соответствии с данной системой менеджмента качества

RoHS 2011/65/EU

Соответствует



Производитель
Andrew
Основные характеристики:
-
Тип устройства
Коакситальный сплиттер
Интерфейс
7-16 DIN Female
Цвет
Серебряный
Электрические характеристики:
-
Диапазон рабочих частот
555 – 2700 МГц
IMD 3-го порядка
-160,0 дБн
Метод испытания IMD 3-го порядка
Две несущие +43 дБм
Средняя мощность, максимальная
300 Вт
Импеданс
50 Ом
Вносимые потери в полосе частот
0,2 дБ на 555–2700 МГц
Пиковая мощность, макситмальная
3 кВт
Номинальная мощность (разделение)
300 Вт
Максимальная отраженная мощность
300 Вт
Возвратные потери, минимальные
20,8 дБ
КСВН
1.2:1
Механические характеристики:
-
Момент затяжки муфты с гайкой
25,00 Н-м | 18,44 фута
Покрытие внутреннего контакта
Серебро
Покрытие внешнего контакта
Сплав из трех металлов
Размеры:
-
Высота
25 мм
Длина
156 мм
Ширина
73 мм
Вес
382 г
Высота упаковки
40 мм
Длина упаковки
180 мм
Ширина упаковки
90 мм
Вес упаковки
445 г
Параметры окружающей среды:
-
Рабочая температура
-35….+85 °С
Относительная влажность
До 100%
Метод испытаний на защиту от проникновения
IEC 60529:2001, IP65

Характеристики Сплиттер Andrew S-2-CPUSE-H-Di6 (Commscope)

Производитель
Andrew
Основные характеристики:
-
Тип устройства
Коакситальный сплиттер
Интерфейс
7-16 DIN Female
Цвет
Серебряный
Электрические характеристики:
-
Диапазон рабочих частот
555 – 2700 МГц
IMD 3-го порядка
-160,0 дБн
Метод испытания IMD 3-го порядка
Две несущие +43 дБм
Средняя мощность, максимальная
300 Вт
Импеданс
50 Ом
Вносимые потери в полосе частот
0,2 дБ на 555–2700 МГц
Пиковая мощность, макситмальная
3 кВт
Номинальная мощность (разделение)
300 Вт
Максимальная отраженная мощность
300 Вт
Возвратные потери, минимальные
20,8 дБ
КСВН
1.2:1
Механические характеристики:
-
Момент затяжки муфты с гайкой
25,00 Н-м | 18,44 фута
Покрытие внутреннего контакта
Серебро
Покрытие внешнего контакта
Сплав из трех металлов
Размеры:
-
Высота
25 мм
Длина
156 мм
Ширина
73 мм
Вес
382 г
Высота упаковки
40 мм
Длина упаковки
180 мм
Ширина упаковки
90 мм
Вес упаковки
445 г
Параметры окружающей среды:
-
Рабочая температура
-35….+85 °С
Относительная влажность
До 100%
Метод испытаний на защиту от проникновения
IEC 60529:2001, IP65
