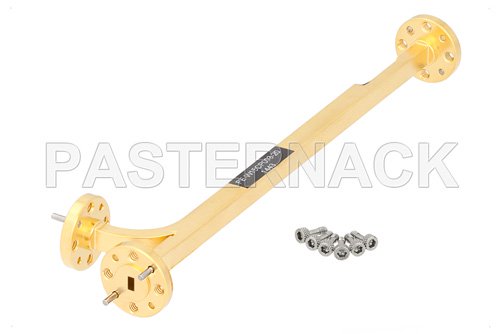

Волноводный ответвитель PASTERNACK PE-W15CP003-20 (WR-15, UG-385/U)
PASTERNACK PE-W15CP003-20 — высокоточный волноводный ответвитель для W-диапазона, специально созданный для работы в частотном интервале 50–75 ГГц. Узел оснащен фланцем стандарта WR-15 с типом UG-385/U, что обеспечивает надежное механическое сопряжение и стабильные СВЧ-параметры в составе измерительных стендов, телекоммуникационного и радиолокационного оборудования.
Устройство реализует номинальный уровень связи 20 дБ с точностью ±1 (дБ), а КСВН не превышает 1,2:1 — это гарантирует эффективное использование мощности без существенных отражений. Конфигурация с несколькими отверстиями поддерживает усиление на уровне 30 дБ, делая ответвитель оптимальным выбором для высокочастотных применений, где требуются высокая направленность и повторяемость параметров.
- Широкий рабочий диапазон 50–75 ГГц (W-диапазон) для современных СВЧ-систем.
- Стандартный волновод WR-15 и фланец UG-385/U для совместимости и надежного монтажа.
- Номинальный уровень связи 20 дБ с точностью ±1 для предсказуемого баланса мощности.
- КСВН 1,2:1 — эффективная работа с минимальными потерями на отражение.
- Многодырочная конфигурация с усилением 30 дБ — стабильность и чистота тракта.
| Характеристика | Значение |
|---|---|
| Диапазон частот | 50 – 75 ГГц |
| Стандарт волновода | WR-15 |
| Тип фланца | UG-385/U |
| Номинальное усиление (уровень связи) | 20 дБ |
| Точность связи | ±1 |
| Максимальный уровень КСВН | 1,2:1 |
| Усиление с несколькими отверстиями | 30 дБ |
- Измерительные стенды и лабораторные комплексы W-диапазона.
- Системы связи миллиметрового диапазона.
- Радиолокационные и навигационные комплексы.
- Калибровка и распределение мощности в СВЧ-трактах.
PASTERNACK PE-W15CP003-20 объединяет надежную механическую конструкцию стандарта WR-15/UG-385/U и высокую стабильность электромагнитных параметров, что делает его надежным выбором для точных и повторяемых измерений, а также для встраивания в ответственные высокочастотные системы.
Промышленное оборудование PASTERNACK PE-W15CP003-20 Волноводный ответвитель от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
