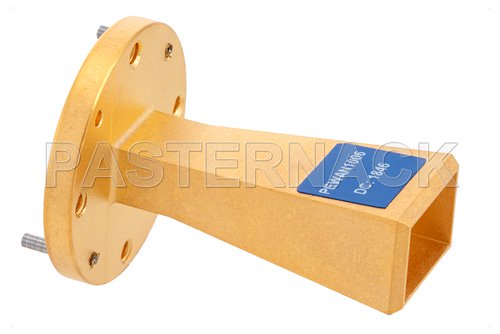

Направленная волноводная антенна Pasternack PEWAN1006
Pasternack PEWAN1006 — высококлассная направленная волноводная антенна для работы в миллиметровом диапазоне 40–60 ГГц. Модель обеспечивает номинальное усиление 15 дБ и использует стандарт WR-19, что гарантирует стабильные характеристики в широком частотном диапазоне.
Антенна снабжена фланцем типа UG-383/U-Mod с круглой крышкой для надежного, низкопотерного соединения и предсказуемой работы в измерительных комплексах и линках связи. Сбалансированная диаграмма направленности с шириной луча 32° по вертикали и 32° по горизонтали (на уровне 3 дБ) повышает устойчивость к помехам и упрощает наведение.
Профессиональная конструкция и качественные материалы делают Pasternack PEWAN1006 оптимальным выбором для высокочастотных применений: тестовые стенды, экспериментальные и пилотные линии связи в мм-диапазоне, а также лабораторные и полевые измерения, где важны повторяемость и точность.
Ключевые особенности
- Рабочий диапазон 40–60 ГГц для гибкости в мм-диапазоне.
- Номинальное усиление 15 дБ — баланс дальности и ширины луча.
- Совместимость со стандартом WR-19 и фланцем UG-383/U-Mod (круглая крышка).
- Стабильная диаграмма направленности: 32°/32° при 3 дБ.
- Надежная механика и высокое качество исполнения для профессиональных задач.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частотный диапазон | 40 – 60 ГГц |
| Номинальное усиление | 15 дБ |
| Стандарт волновода | WR-19 |
| Тип фланца | UG-383/U-Mod, круглая крышка |
| Ширина диаграммы (вертикальная) | 32° при 3 дБ |
| Ширина диаграммы (горизонтальная) | 32° при 3 дБ |
Если вам требуется направленная волноводная антенна для ответственных задач в диапазоне 40–60 ГГц, Pasternack PEWAN1006 обеспечит сочетание точности, надежности и удобства интеграции в профессиональные системы.
Характеристики:
- Размер волновода: WR-19
- Коэффициент усиления, дБ: 15
- Минимальная частота, ГГц: 40
- Максимальная частота, ГГц: 60
- Диаграмма направленности, Горизонтальная, °: 32
- Диаграмма направленности, Вертикальная, °: 32
- Тип фланца: UG-383/U-Mod
- Длина, мм.: 42,16
- Ширина, мм.: 28,58
- Высота, мм.: 28,58
- Вес, г: 16,33
- КСВН: 1,15:1
Промышленное оборудование Pasternack PEWAN1006 Волноводная антенна от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR-19
- Коэффициент усиления, дБ: 15
- Минимальная частота, ГГц: 40
- Максимальная частота, ГГц: 60
- Диаграмма направленности, Горизонтальная, °: 32
- Диаграмма направленности, Вертикальная, °: 32
- Тип фланца: UG-383/U-Mod
- Длина, мм.: 42,16
- Ширина, мм.: 28,58
- Высота, мм.: 28,58
- Вес, г: 16,33
- КСВН: 1,15:1
