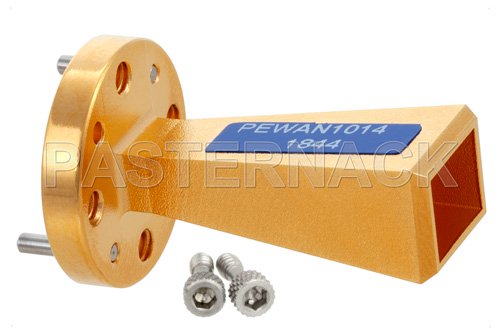

Pasternack PEWAN1014 Волноводная антенна

Волноводная направленная антенна Pasternack PEWAN1014

Pasternack PEWAN1014 — высококачественная направленная волноводная антенна для работы в диапазоне 60–90 ГГц. Решение создано для систем миллиметрового диапазона, где критичны стабильность, точность диаграммы направленности и надежность соединения. Номинальный коэффициент усиления составляет 15 дБ, что обеспечивает уверенный линк и чистое излучение при компактных габаритах.

Антенна изготовлена под волновод стандарта WR‑12 и комплектуется фланцем UG‑387/U‑Mod с круглой крышкой — это упрощает механическую интеграцию, повышает повторяемость стыковки и гарантирует устойчивость характеристик в заявленном диапазоне частот.

• Широкий рабочий диапазон 60–90 ГГц для современных ММ-решений и тестовых стендов.
• Номинальное усиление 15 дБ для уверенного приёма и передачи сигнала.
• Точная диаграмма направленности: 30° по вертикали и 32° по горизонтали (на уровне 3 дБ).
• Стандарт WR‑12 и фланец UG‑387/U‑Mod с круглой крышкой для надежной и повторяемой установки.

Области применения

Идеальна для высокочастотных радиолиний, измерительных комплексов, лабораторных и полевых испытаний, а также интеграции в приборы и системы, требующие высокой направленности и стабильных параметров в миллиметровом диапазоне.

Технические характеристики

Выбирая Pasternack PEWAN1014, вы получаете профессиональную волноводную антенну с точной направленностью, большим рабочим диапазоном и надежным интерфейсом подключения — оптимальное решение для высокопроизводительных проектов и требовательных задач.
