Pasternack PEWAN1025 Волноводная антенна
Узнать о доставке
Pasternack PEWAN1025 Волноводная антенна_1
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу

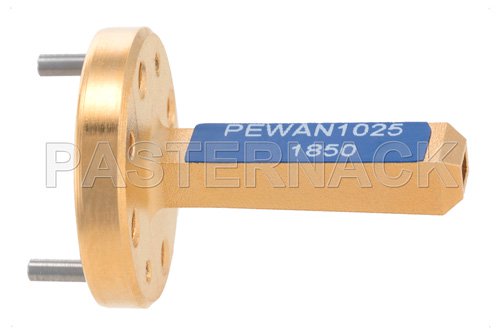

Направленная волноводная антенна Pasternack PEWAN1025
Преобразите высокочастотные решения с направленной волноводной антенной Pasternack PEWAN1025. Устройство работает в широком диапазоне 110–170 ГГц и обеспечивает номинальное усиление 10 дБ — оптимальный баланс между направленностью и чувствительностью для измерительных стендов, исследовательских задач и высокочастотных радиолиний.
Антенна выполнена с прямоугольным фланцем стандарта WR-6, что гарантирует надежное волноводное соединение и стабильную работу в миллиметровом диапазоне. Тип фланца UG-387/U-Mod с круглой крышкой обеспечивает удобный монтаж, точное сопряжение и совместимость с распространенными волноводными компонентами.
Благодаря аккуратно сформированной диаграмме направленности (примерно 58° по вертикали и 55° по горизонтали) PEWAN1025 уверенно фокусирует энергию в рабочем направлении, снижая побочные излучения и улучшая помехоустойчивость систем.
Ключевые преимущества
- Широкий рабочий диапазон 110–170 ГГц для гибкой интеграции в разные проекты.
- Номинальное усиление 10 дБ для стабильной и предсказуемой работы.
- Надежное фланцевое соединение WR-6, тип UG-387/U-Mod с круглой крышкой.
- Продуманная диаграмма направленности для уверенной связи и измерений.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий диапазон | 110–170 ГГц |
| Номинальное усиление | 10 дБ |
| Стандарт волновода | WR-6 |
| Тип фланца | UG-387/U-Mod (круглая крышка) |
| Ширина луча (по вертикали) | 58° |
| Длина луча (по горизонтали) | 55° |
Pasternack PEWAN1025 — надежное решение для задач радиочастотной техники, где важны стабильность параметров, повторяемость измерений и точная направленность излучения. Антенна демонстрирует уверенную работу в широком диапазоне частот, облегчая интеграцию в различные стенды, экспериментальные установки и узкополосные/широкополосные тракты.
Выбирая PEWAN1025, вы получаете предсказуемую диаграмму направленности, удобный фланцевый монтаж и высокую совместимость с волноводной периферией — основу для качественных измерений, устойчивой связи и профессиональных разработок в миллиметровом диапазоне.
Характеристики:
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 10
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 55
- Диаграмма направленности, Вертикальная, °: 58
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 29,46
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 14,06
- КСВН: 1,15:1
Промышленное оборудование Pasternack PEWAN1025 Волноводная антенна от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 10
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 55
- Диаграмма направленности, Вертикальная, °: 58
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 29,46
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 14,06
- КСВН: 1,15:1
