Pasternack PEWAN1027 Волноводная антенна
Узнать о доставке
Pasternack PEWAN1027 Волноводная антенна_1
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу

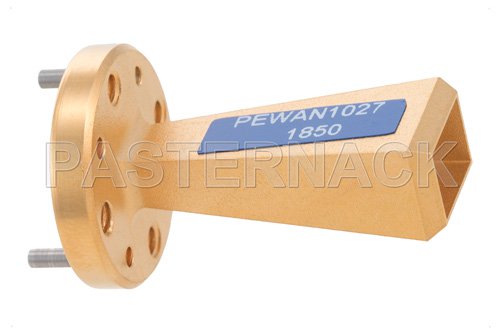

Pasternack PEWAN1027 — направленная волноводная антенна для 110–170 ГГц
Pasternack PEWAN1027 — высокопроизводительная направленная волноводная антенна, разработанная для работы в сверхвысокочастотном диапазоне 110–170 ГГц. Концентрированная диаграмма направленности и номинальное усиление 20 дБ обеспечивают точное формирование луча и уверенную работу в высокочастотных системах связи.
Антенна оснащена прямоугольным волноводным интерфейсом стандарта WR-6 и использует фланец UG-387/U-Mod с круглой крышкой — такое исполнение гарантирует надежное механическое сопряжение, стабильные электрические параметры и минимальные потери сигнала в тракте.
Благодаря узкой диаграмме направленности (17° по вертикали и 18° по горизонтали при 3 дБ) PEWAN1027 подходит для задач, где требуются пространственная селективность, точное наведение и высокий уровень помехоустойчивости. Это отличный выбор для профессионалов, создающих и внедряющих современные высокочастотные решения связи.
Ключевые преимущества
- Широкий рабочий диапазон 110–170 ГГц для гибкой интеграции в ВЧ-тракты.
- Номинальное усиление 20 дБ для уверенного приема/передачи и увеличения дальности.
- Узкая диаграмма направленности для точной фокусировки и снижения межканальных помех.
- Стандарт WR-6 и фланец UG-387/U-Mod (круглая крышка) для надежного и стабильного подключения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон частот | 110–170 ГГц |
| Номинальное усиление | 20 дБ |
| Интерфейс волновода | Прямоугольный WR-6 |
| Тип фланца | UG-387/U-Mod (круглая крышка) |
| Ширина луча (по вертикали) | 17° при 3 дБ |
| Длина луча (по горизонтали) | 18° при 3 дБ |
Надежность, продуманная конструкция и высокие рабочие характеристики делают Pasternack PEWAN1027 незаменимым инструментом в современных системах связи, где критичны стабильность сигнала и точность направленности.
Характеристики:
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 20
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 18
- Диаграмма направленности, Вертикальная, °: 17
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 34,04
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 18,14
- КСВН: 1,15:1
Промышленное оборудование Pasternack PEWAN1027 Волноводная антенна от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 20
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 18
- Диаграмма направленности, Вертикальная, °: 17
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 34,04
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 18,14
- КСВН: 1,15:1
