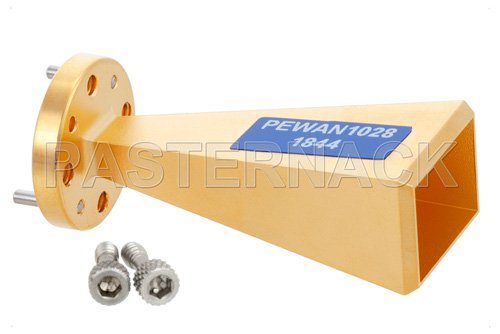

Направленная волноводная антенна Pasternack PEWAN1028
Pasternack PEWAN1028 — высокоэффективная направленная волноводная антенна с номинальным усилением 25 дБ, разработанная для работы в миллиметровом диапазоне частот 110–170 ГГц. Модель обеспечивает стабильную связь, уверенную наводку и высокую производительность в требовательных высокочастотных системах.
Антенна оснащена прямоугольным волноводом стандарта WR‑6 и фланцем типа UG‑387/U‑Mod с круглой крышкой, что упрощает интеграцию в существующие трактовые узлы, измерительные стенды и лабораторные комплексы. Узкая диаграмма направленности — 9° по вертикали и 10° по горизонтали (на уровне 3 дБ) — обеспечивает точное формирование луча и высокую избирательность.
Ключевые особенности
- Широкий рабочий диапазон 110–170 ГГц для гибкого применения в миллиметровом диапазоне.
- Номинальное усиление 25 дБ для уверенного приема и передачи сигнала.
- Точная направленность: 9° (вертикаль) и 10° (горизонталь) при 3 дБ.
- Совместимость с волноводом WR‑6 и фланцем UG‑387/U‑Mod с круглой крышкой.
- Оптимальный выбор для высокочастотных систем, тестовых стендов и лабораторных измерений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 110–170 ГГц |
| Номинальное усиление | 25 дБ |
| Стандарт фланца | WR‑6 |
| Тип фланца | UG‑387/U‑Mod с круглой крышкой |
| Ширина луча (вертикальная) | 9° (при 3 дБ) |
| Ширина луча (горизонтальная) | 10° (при 3 дБ) |
Antenna Pasternack PEWAN1028 — надежное решение для высокочастотных приложений, обеспечивающее стабильную связь и высокую производительность в заявленном рабочем диапазоне.
Характеристики:
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 25
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 10
- Диаграмма направленности, Вертикальная, °: 9
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 49,02
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 30,39
- КСВН: 1,15:1
Промышленное оборудование Pasternack PEWAN1028 Волноводная антенна от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR-6
- Коэффициент усиления, дБ: 25
- Минимальная частота, ГГц: 110
- Максимальная частота, ГГц: 170
- Диаграмма направленности, Горизонтальная, °: 10
- Диаграмма направленности, Вертикальная, °: 9
- Тип фланца: UG-387/U-Mod
- Длина, мм.: 49,02
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 30,39
- КСВН: 1,15:1
