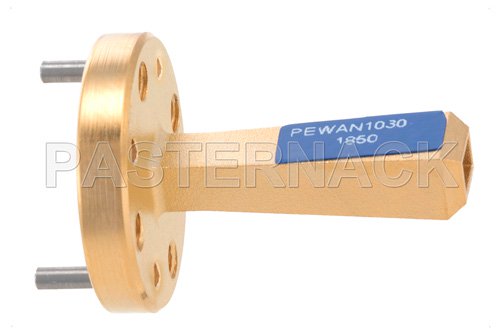

Pasternack PEWAN1030 Волноводная антенна

Антенна Pasternack PEWAN1030

Pasternack PEWAN1030 — высокоэффективная направленная волноводная антенна для работы в миллиметровом диапазоне частот от 140 до 220 ГГц. Модель обеспечивает номинальное усиление 15 дБ и стабильную диаграмму направленности, что делает её надежным выбором для задач, где важны точность, повторяемость и минимальные потери.

Антенна выполнена под волноводный стандарт WR‑5 и оснащена фланцем UG‑387/U‑Mod с круглой крышкой — такое исполнение гарантирует надежное, герметичное соединение и простоту монтажа в измерительные стенды и коммуникационные тракты. Узкие лучи по вертикали и горизонтали обеспечивают уверенную работу в направленных линиях связи и измерительных конфигурациях.

Ключевые особенности

• Широкий рабочий диапазон: 140–220 ГГц.
• Номинальное усиление 15 дБ для уверенного линка и измерений.
• Интерфейс волновода WR‑5; фланец UG‑387/U‑Mod с круглой крышкой.
• Узкая диаграмма направленности: 37° (верт.) и 28° (гор.) при 3 дБ.
• Надежная механическая стыковка и быстрая интеграция в систему.

Технические характеристики

Области применения

Идеальный выбор для высокочастотных систем связи и исследовательских стендов в мм-диапазоне, где требуется узконаправленное излучение и стабильная работа во всём заявленном диапазоне частот. Подходит для построения направленных линий связи, тестирования компонентов, измерений в лабораторных условиях и интеграции в высокоточные радиотехнические комплексы.

Преимущества эксплуатации

Конструкция на базе волновода WR‑5 с фланцем UG‑387/U‑Mod обеспечивает плотную и повторяемую стыковку, снижая потери и повышая долговечность соединений. Узкая диаграмма направленности помогает минимизировать помехи и сфокусировать энергию на цели, а усиление 15 дБ поддерживает устойчивость канала и высокую производительность системы.
