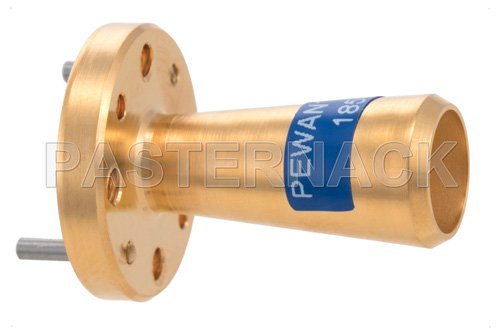

Pasternack PEWAN1042 — направленная рупорная антенна для диапазона 68–77 ГГц
Pasternack PEWAN1042 — высококачественная рупорная антенна миллиметрового диапазона, разработанная для точной, устойчивой и эффективной работы на частотах 68–77 ГГц. Конструкция с фланцем стандарта WR-12 и типом UG-387/U с круглой крышкой обеспечивает надежное крепление, стабильные электрические характеристики и повторяемость результатов в составе измерительных и радиочастотных систем.
Антенна обеспечивает номинальное усиление 15 дБ и высокую направленность излучения, что особенно важно для задач, где требуется аккуратная фокусировка луча, минимизация помех и эффективная передача/прием сигнала.
Ключевые преимущества
- Широкий рабочий диапазон 68–77 ГГц для систем миллиметрового диапазона.
- Номинальное усиление 15 дБ — уверенная работа в линейках связи и измерительных стендах.
- Фланец WR-12; тип фланца UG-387/U с круглой крышкой для надежной механики и стабильного сопряжения.
- Высокая направленность и контролируемая диаграмма направленности для точного наведения луча.
Области применения
- Радиочастотные и измерительные системы миллиметрового диапазона.
- Пункты связи, эксперименты и тестовые стенды, где важны точность и повторяемость.
- Системы, требующие высокой направленности и эффективности передачи сигнала.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон частот | 68–77 ГГц |
| Номинальное усиление | 15 дБ |
| Тип фланца | UG-387/U с круглой крышкой (стандарт WR-12) |
| Ширина луча (вертикально) | 30° |
| Длина луча (горизонтально) | 36° |
Pasternack PEWAN1042 — отличный выбор для специалистов, которым требуется надежная, эффективная и удобная в интеграции рупорная антенна для задач радиосвязи и измерений в миллиметровом диапазоне. Благодаря сочетанию усиления 15 дБ, точной диаграммы направленности и стандартного интерфейса WR-12 устройство уверенно работает в составе современных высокочастотных комплексов.
Характеристики:
- Размер волновода: WR-12
- Коэффициент усиления, дБ: 15
- Минимальная частота, ГГц: 68
- Максимальная частота, ГГц: 77
- Диаграмма направленности, Горизонтальная, °: 36
- Диаграмма направленности, Вертикальная, °: 30
- Тип фланца: UG-387/U
- КСВН: 1,15:1
- Длина, мм.: 29,46
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 16,78
Промышленное оборудование Pasternack PEWAN1042 Направленная рупорная антенна, 6800-7000 ГГц от производителя PASTERNACK поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR-12
- Коэффициент усиления, дБ: 15
- Минимальная частота, ГГц: 68
- Максимальная частота, ГГц: 77
- Диаграмма направленности, Горизонтальная, °: 36
- Диаграмма направленности, Вертикальная, °: 30
- Тип фланца: UG-387/U
- КСВН: 1,15:1
- Длина, мм.: 29,46
- Ширина, мм.: 19,05
- Высота, мм.: 19,05
- Вес, г: 16,78
