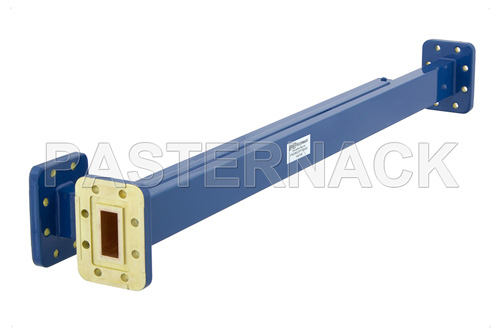

PASTERNACK PEWCP1022 Волноводный ответвитель

Волноводный ответвитель PASTERNACK PEWCP1022

Волноводный ответвитель PASTERNACK PEWCP1022 предназначен для работы в диапазоне 8,2–12,4 ГГц (диапазон WR‑90) и создан для надежной и стабильной работы в СВЧ‑системах. Устройство оснащено фланцем стандарта WR‑90 с типом фланца CPR‑90G, что обеспечивает высокую механическую прочность соединения и эффективное согласование по всему рабочему диапазону.

Благодаря высокому качеству изготовления и точной геометрии волновода ответвитель демонстрирует низкие отражения и согласование до КСВН 1,05:1. Конфигурация с несколькими отверстиями обеспечивает требуемые характеристики ответвления и возможность адаптации к задачам измерений и распределения мощности. Номинальное усиление составляет 30 дБ, а в конфигурации с несколькими отверстиями — до 40 дБ.

Ключевые особенности

• Рабочий диапазон частот: 8,2–12,4 ГГц (X‑диапазон).
• Фланец стандарта WR‑90, тип фланца: CPR‑90G — надежное и герметичное соединение.
• Отличное согласование: максимальный уровень КСВН 1,05:1.
• Конфигурация с несколькими отверстиями для стабильно высоких параметров ответвления.
• Номинальное усиление 30 дБ; с конфигурацией — до 40 дБ.

Технические характеристики

Области применения

• СВЧ‑измерения и тестовые стенды в X‑диапазоне.
• Системы распределения мощности и мониторинга сигнала.
• Радиолокационные и телекоммуникационные комплексы на базе WR‑90.
• Лабораторные исследования и интеграция в опытные установки.

PASTERNACK PEWCP1022 — это надежное решение для точного контроля уровней сигнала в X‑диапазоне, совместимое с инфраструктурой WR‑90 и ориентированное на стабильность параметров и удобство интеграции.
