Аппараты экстренной и аварийной связи: SOS-точки, прямой вызов и совместимость со старыми ТЗ
Экстренная связь — это связь, которая обязана сработать в стрессовой ситуации с одного нажатия. Разбираем сценарии SOS, выбор канала (аналог, SIP, GSM) и совместимость с госзакупочными артикулами RPU IP, АПУ-2Н, ПУЭП-Н.
Содержание
Каталог Kadamm для экстренной связи
Прямой вызов без набора: аналог, SIP и GSM. Нажмите карточку, чтобы открыть товар.
1. Что такое аппарат экстренной связи
Аппарат экстренной связи (в ТЗ также «SOS-телефон», «аварийный телефон прямого вызова», «колонна SOS») — это аппарат, который при нажатии единственной кнопки или снятии трубки автоматически соединяется с диспетчером или дежурным без набора номера. Ключевое требование — связь должна сработать у человека в стрессе, без навыков, возможно в темноте, за одно действие.
От обычного телефона его отличают: прямой вызов без набора, заметный корпус (красный/жёлтый по ГОСТ 12.4.026-2015), часто защитная дверца, многокнопочные версии для вызова разных служб. Это не «телефон, который повесили у выхода», а элемент системы безопасности с нормируемыми требованиями.
Принципиальная разница в назначении. Обычный телефон обслуживает рутинную связь, его отказ — неудобство. Аппарат экстренной связи существует ради одного момента — ЧП, — и в этот момент он обязан сработать с первого раза, у человека в панике, возможно в дыму, без навыков, без времени разбираться. Всё в его конструкции подчинено этому: одно действие вместо набора номера, заметность издалека, защита от ложных срабатываний и вандализма, надёжность канала при аварии. Это инженерия под стресс-сценарий, а не «телефон покрепче».
Из этого следует подход к выбору. Аппарат экстренной связи подбирается не от характеристик аппарата, а от сценария происшествия: кто будет вызывать (работник, посетитель, водитель, человек с ограниченными возможностями), в каких условиях (шум, темнота, задымление, мороз), кому звонок должен прийти (диспетчер, охрана, МЧС, несколько служб) и что должно работать, когда всё остальное отказало. Ответы на эти вопросы дают канал, корпус, число кнопок, цвет и тип монтажа.
Схема вызова
Как работает экстренный вызов: от нажатия до диспетчера
Одно действие человека — автоматическое соединение с дежурным. Время реакции критично.
2. Как работает прямой вызов
При нажатии кнопки (или снятии трубки) аппарат автоматически дозванивается до заранее запрограммированного адресата: диспетчера, поста охраны, дежурной службы. Набор номера не требуется — человек просто нажимает и говорит. Номер программируется при пусконаладке и может быть изменён сервисным специалистом.
Эргономика вызова в стрессе
Деталь, которую упускают, выбирая «по характеристикам»: в реальном ЧП человек действует не так, как в норме. Сужается восприятие, дрожат руки, нет времени читать инструкции. Аппарат экстренной связи проектируется под это состояние, и при подборе стоит учитывать те же факторы.
Одно действие
Снять трубку или нажать одну заметную кнопку — и связь пошла. Никакого набора номера, выбора в меню, ожидания гудка. Каждое лишнее действие в панике — точка отказа сценария.
Заметность и однозначность
Аппарат должен быть виден издалека и читаться как «вот сюда звать на помощь» без надписей мелким шрифтом. Отсюда яркий корпус по ГОСТ и пиктограммы, а не корпоративная серая коробка.
Тактильность
Крупная кнопка, которую находят и нажимают не глядя, в перчатках, в темноте. Утопленная мелкая клавиша здесь не подходит.
Обратная связь
Человек должен понять, что вызов пошёл и его слышат — индикация, голос диспетчера. В стрессе без подтверждения люди жмут кнопку повторно или уходят, решив, что не работает.
3. Выбор канала связи: аналог, SIP или GSM
Это главное решение. Канал определяет, сработает ли связь в аварии:
Аналоговый (линия АТС / ЦБ)
Питание и линия от станции АТС с резервированием. Работает при сбое локальной IT-сети и обесточивании коммутаторов. Самый надёжный для критичных точек. Минус — нужна проводная инфраструктура АТС.
SIP (IP-сеть)
Подключается к IP-АТС, проще масштабируется и интегрируется с диспетчеризацией. Требует резервирования всей цепочки (PoE, сеть, SIP-сервер), иначе при аварии связь пропадёт. Для объектов с VoIP-инфраструктурой.
GSM (сотовый канал)
Не нужен ни кабель, ни сеть — только SIM и покрытие оператора. Единственный вариант для удалённых точек без проводной инфраструктуры: трассы вне населённых пунктов, полевые объекты. Зависит от покрытия сети.
Надёжность канала при аварии
Что выживает при обесточивании и сбое сети
Для критичных точек канал выбирают по поведению в аварии, а не по функциям.
Есть ли на объекте проводная телефонная инфраструктура?
Да, есть АТС или IP-сеть Аналоговый (надёжнее при аварии) или SIP (если развёрнута IP-телефония). Аналог предпочтителен для критичных точек. Аппараты экстренной связи → | Нет, точка удалённая GSM-аппарат прямого вызова — связь по сотовому каналу без кабеля. Нужно только покрытие оператора. GSM-телефоны → |
4. Защитная дверца и многокнопочные версии
Защитная дверца — откидная стальная крышка над кнопкой вызова. Защищает от случайных и ложных нажатий, вандализма, осадков на открытых точках. Обязательна для уличных SOS в зонах свободного доступа. Многокнопочные версии (TALK-5204-2S…6S) имеют раздельные кнопки для вызова разных служб — охрана, МЧС, диспетчер — каждая на свой номер. Для крупных объектов с несколькими адресатами.
5. Где применяется экстренная связь
| Объект | Сценарий | Типовое решение |
|---|---|---|
| Автомагистраль, тоннель | Аварийный вызов водителя/пешехода | Колонна SOS, дверца, аналог/GSM |
| Промышленная площадка | Работник отрезан от связи | SIP/аналог прямого вызова |
| Школа, больница, МФЦ | Вызов охраны посетителем/МГН | Кнопка прямого вызова дежурного |
| Перрон, метро, вокзал | Связь пассажира с дежурным | SIP прямого вызова |
| Удалённая трасса без сети | SOS вне зоны проводной связи | GSM прямого вызова |
Матрица каналов
Какой канал под какой объект экстренной связи
Канал определяется инфраструктурой объекта и критичностью точки.
Проектирование системы экстренной связи
Точка SOS почти никогда не существует в одиночку — это элемент системы. Грамотный проект отвечает не только «какой аппарат», но и «как они связаны и кто отвечает».
Куда приходит вызов
Один диспетчерский пункт или несколько служб. Кто дежурит круглосуточно, есть ли резервный адресат, если основной не ответил. От этого зависит, нужна ли многокнопочная модель и логика на стороне АТС.
Расстановка точек
Покрытие территории так, чтобы от любой позиции SOS-точка была в зоне видимости и быстрой досягаемости. Для трасс, парковок, кампусов это нормируется проектом, а не «где удобно повесить».
Резервирование канала
Что с вызовом при обесточивании. Для критичной системы — аналог от резервируемой АТС, либо IP с полным резервом, либо независимый GSM-канал. Это решается на уровне системы, а не отдельного аппарата.
Регламент реакции
Кто, как быстро и по какому алгоритму реагирует на сработавший вызов. Техника без регламента — половина системы. Часто заказчик это упускает, а проектировщик должен поднять вопрос.
6. Совместимость со старыми ТЗ и госзакупочными артикулами
Частая задача в проектах и тендерах: в ТЗ указано «RPU IP» или госзакупочный артикул — АПУ-2Н, АПУ-2НП, ПУЭП-Н, артикул 7.2, УПСЛ. Это обозначения из старых проектных решений и закупочной номенклатуры. Модели Kadamm подбираются как функциональные аналоги: инженеры bbrc.ru сверяют характеристики с ТЗ и предоставляют сравнительную таблицу с обоснованием замены для согласования с заказчиком.
7. Карта выбора
Карта выбора
Аппарат экстренной связи под ваш сценарий
Сценарий слева → подходящая модель справа.
Алгоритм подбора
Пять шагов к аппарату экстренной связи
Проход по пяти пунктам даёт модель и обоснование для тендера.
Монтаж, заметность и цвет по ГОСТ
Цвет и монтаж SOS-аппарата нормированы, потому что от них зависит, найдут ли точку в ЧП. По ГОСТ 12.4.026-2015 сигнальные цвета имеют закреплённое значение: красный — пожарная безопасность и запрет, жёлтый — внимание/опасность и аварийные системы, синий/оранжевые акценты — вспомогательные службы. Цвет корпуса SOS-точки выбирается не по дизайну, а по назначению и согласуется с цветовой схемой безопасности объекта.
Монтаж: высота установки кнопки доступная в том числе для маломобильных граждан (учитывается по СП по доступности среды для МГН), точка не загорожена оборудованием, рядом — обозначение/пиктограмма. Для уличных колонн — анкеровка к фундаменту и опциональный проблесковый маяк, чтобы точку было видно издалека и в темноте. Заметность — функциональное требование, а не оформление.
Эксплуатация: тестирование и регламент
Специфика экстренной связи: ею не пользуются каждый день, поэтому неисправность можно не заметить месяцами — и обнаружить в момент ЧП, когда уже поздно. Отсюда обязательное требование к эксплуатации: периодическая проверка работоспособности каждой точки по регламенту (контрольный вызов, проверка прохождения сигнала диспетчеру, состояние дверцы и кнопки, для уличных — состояние гермоввода и крепления). Это закладывается в регламент обслуживания объекта.
Модели Kadamm для экстренной связи рассчитаны на длительную эксплуатацию в режиме ожидания (срок службы — не менее 10 лет, гарантия 3 года на заводские дефекты), но регулярное тестирование — обязательное условие, чтобы система действительно сработала в нужный момент. Это ответственность эксплуатации, и грамотный проект её прямо предписывает.
8. Чек-лист и переход к каталогу
Определите канал связи
Есть АТС → аналог (надёжнее). Есть IP-сеть → SIP. Нет инфраструктуры → GSM. Для критичных точек — аналог.
Нужна ли защитная дверца
Для уличных точек и зон свободного доступа — да. Защищает от ложных нажатий, вандализма, осадков.
Сколько адресатов вызова
Один — обычная модель. Несколько служб (охрана, МЧС, диспетчер) — многокнопочная TALK-5204-2S…6S.
Есть ли старое ТЗ или госартикул
RPU IP, АПУ-2Н, ПУЭП-Н, УПСЛ — пришлите ТЗ для подбора аналога с обоснованием замены.
Цвет корпуса по ГОСТ
Красный — пожарная связь, жёлтый — аварийная, оранжевый — МЧС. По ГОСТ 12.4.026-2015.
Частые вопросы
Как работает аппарат прямого вызова?
При нажатии единственной кнопки или снятии трубки аппарат автоматически соединяется с заранее запрограммированным номером — диспетчером, постом охраны, дежурным. Набор не требуется. Это критично в стрессовой ситуации и для людей без навыков работы с телефоном.
Какой канал надёжнее для аварийной связи?
Аналоговый: питание и линия идут от АТС с собственным резервированием и не зависят от локальной IT-сети. SIP можно довести до сопоставимой надёжности резервированием сети и сервера, но это удорожает проект. GSM — для удалённых точек без проводной инфраструктуры.
Зачем нужна защитная дверца?
Откидная стальная крышка над кнопкой вызова защищает от случайных и ложных нажатий, вандализма, попадания осадков и пыли. Обязательна для уличных SOS-точек в зонах свободного доступа.

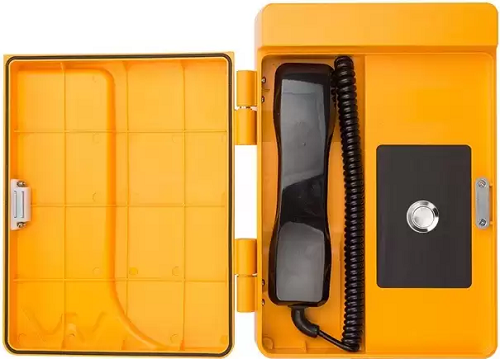

Можно ли вызвать разные службы с одного аппарата?
Да. Многокнопочные модели (TALK-5204-2S…6S) имеют раздельные кнопки для вызова разных адресатов — охрана, МЧС, диспетчер. Каждая кнопка соединяется со своим номером.
Подойдёт ли модель под ТЗ с «RPU IP» или АПУ-2Н?
Да. Если в проекте указано RPU IP или госартикул (АПУ-2Н, АПУ-2НП, ПУЭП-Н, артикул 7.2, УПСЛ) — модели Kadamm подбираются как функциональные аналоги. Инженеры bbrc.ru предоставляют сравнительную таблицу с обоснованием замены для согласования и тендера.
Какой цвет корпуса выбрать?
По ГОСТ 12.4.026-2015: красный — пожарная связь, жёлтый — аварийная и спасательная, оранжевый — МЧС. Цвет повышает заметность точки и однозначно обозначает её назначение.

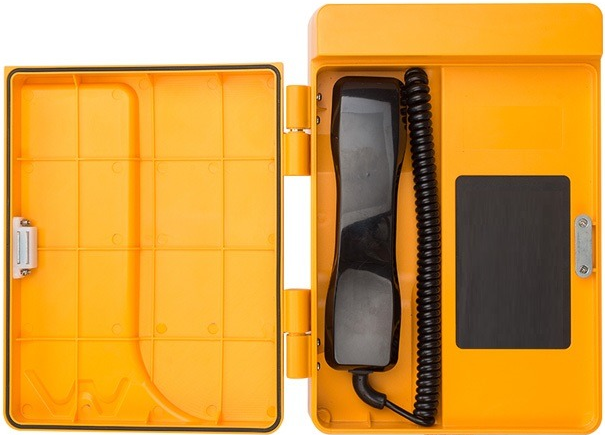

Что выбрать для удалённой трассы без связи?
GSM-аппарат прямого вызова (TALK-7204-GSM): связь с дежурной службой по сотовому каналу без прокладки кабеля. Требуется только покрытие оператора в точке установки. Часто монтируется в колонну срочного вызова.
Подбор под задачу
Подобрать аппарат экстренной связи?
Опишите объект — канал связи, число адресатов, нужна ли дверца, есть ли старое ТЗ или госартикул — пришлём модели и спецификацию (с обоснованием замены при необходимости) для проекта или госзакупки.
