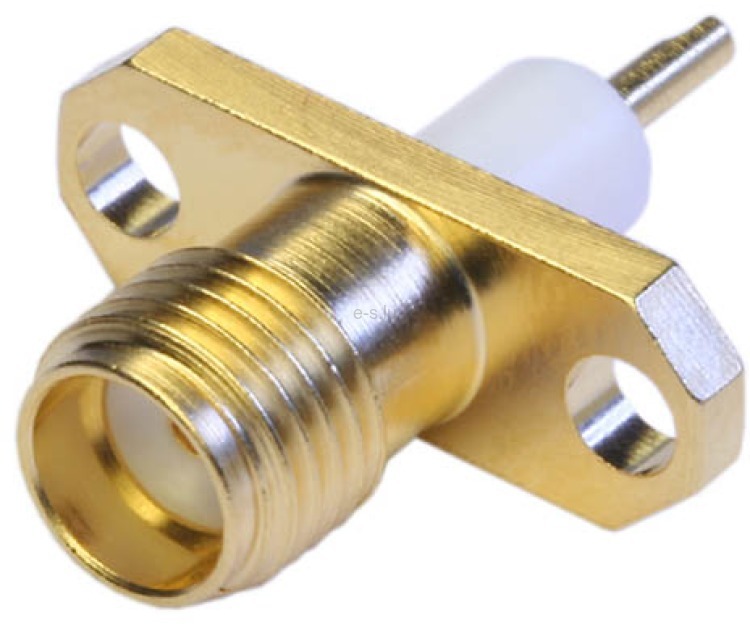

Разъем Telegartner J01151A0159 SMA-типа
Панельный разъём SMA · 50 Ом гнездо | пайка | крепление - узкий фланец.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъёмов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Материалы | пружинящие контакты, цельный контакт (MIL-тип), обжимная втулка, зубчатая стопорная шайба, изолятор, уплотнение бериллиевая бронза | CuBe2, латунь | CuZn39Pb3, нержавеющая сталь 1.4305, медь | Cu, медный сплав | CuSn6PTFEMVQ | силиконовый каучук |
Покрытие
| Компонент | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля | Cu1Ni2Au1.27 |
| Внешний проводник | золото | NiPAu (стандартное исполнение) / золото | Cu1Ni2Au1.27 (MIL- исполнение) |
| Остальные металлические детали | хромирование (нержавеющая сталь) / SnPb8 (для печатных плат) / белая бронза | CuSnZn3 Telealloy / никель | Cu2Ni5 |
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE |
| Стандарт | IEC 60068 - 1 55/155/56 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 3 мОм, внешний проводник ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | для гибких кабелей < 12.4 ГГц для полужестких кабелей в разъёмах прямой конструкции < 18.0 ГГц для полужестких кабелей в разъёмах угловой конструкции < 12.4 ГГц |
| Потери на отражение | для гибких кабелей в разъёмах прямой конструкции ≥ 20.0 дБ / 1 ГГц для полужестких кабелей в разъёмах прямой конструкции ≥ 28.5 дБ / 1 ГГц для полужестких кабелей в разъёмах угловой конструкции ≥ 25.7 дБ / 1 ГГц |
Технические характеристики
| Группа/стандарт | |
|---|---|
| Структура | |
| Вес | 2 г |
Промышленное оборудование Разъем Telegartner J01151A0159 SMA-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
