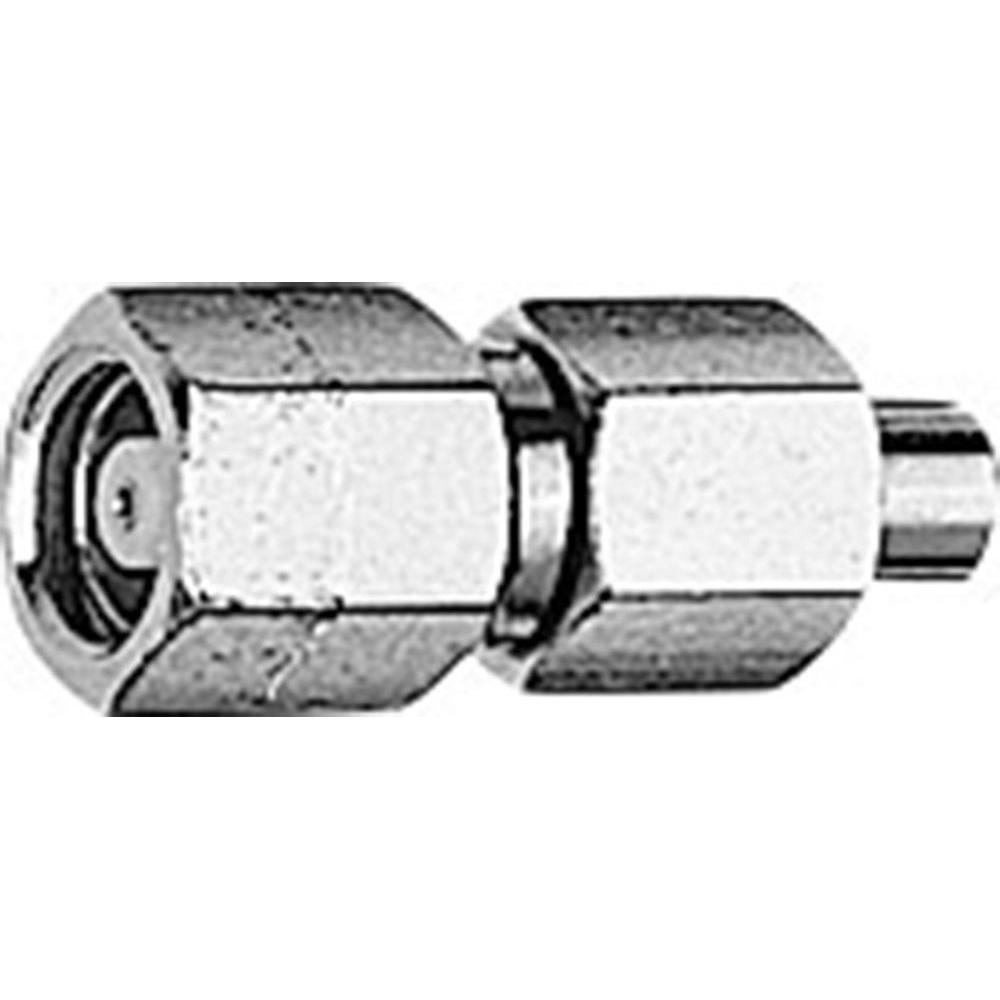

Разъем Telegartner J01171A0051 SMC-типа
Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
- SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частотах до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики
| Характеристика | Стандартное исполнение | MIL-исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Рекомендуемый момент затяжки | 25 - 35 Нсм | |
Материалы
- Пружинящие контакты: бериллиевая бронза | CuBe2
- Цельный контакт: латунь | CuZn39Pb3
- Детали корпуса: латунь | CuZn39Pb3
- Обжимная втулка: медь | Cu
- Зубчатая стопорная шайба: медный сплав | CuSn6
- Изолятор: PTFE
Покрытие
- Центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
- Внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение), золото | Cu1Ni2Au1.27 (MIL-исполнение)
- Остальные металлические детали: SnPb8 (для печатных плат), белая бронза | CuSnZn3 Telealloy, никель | Cu2Ni5
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE, IEC 60068 - 1, 55/155/21.
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 5 мОм, внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 10 ГГц |
| Потери на отражение | для гибких кабелей в разъёмах прямой конструкции ≥ 20.0 дБ / 1 ГГц, для гибких кабелей в разъёмах угловой конструкции ≥ 16.5 дБ / 3 ГГц |
| для гибких кабелей в разъёмах прямой конструкции ≥ 14.0 дБ / 1 ГГц, для гибких кабелей в разъёмах угловой конструкции ≥ 12.4 дБ / 3 ГГц |
