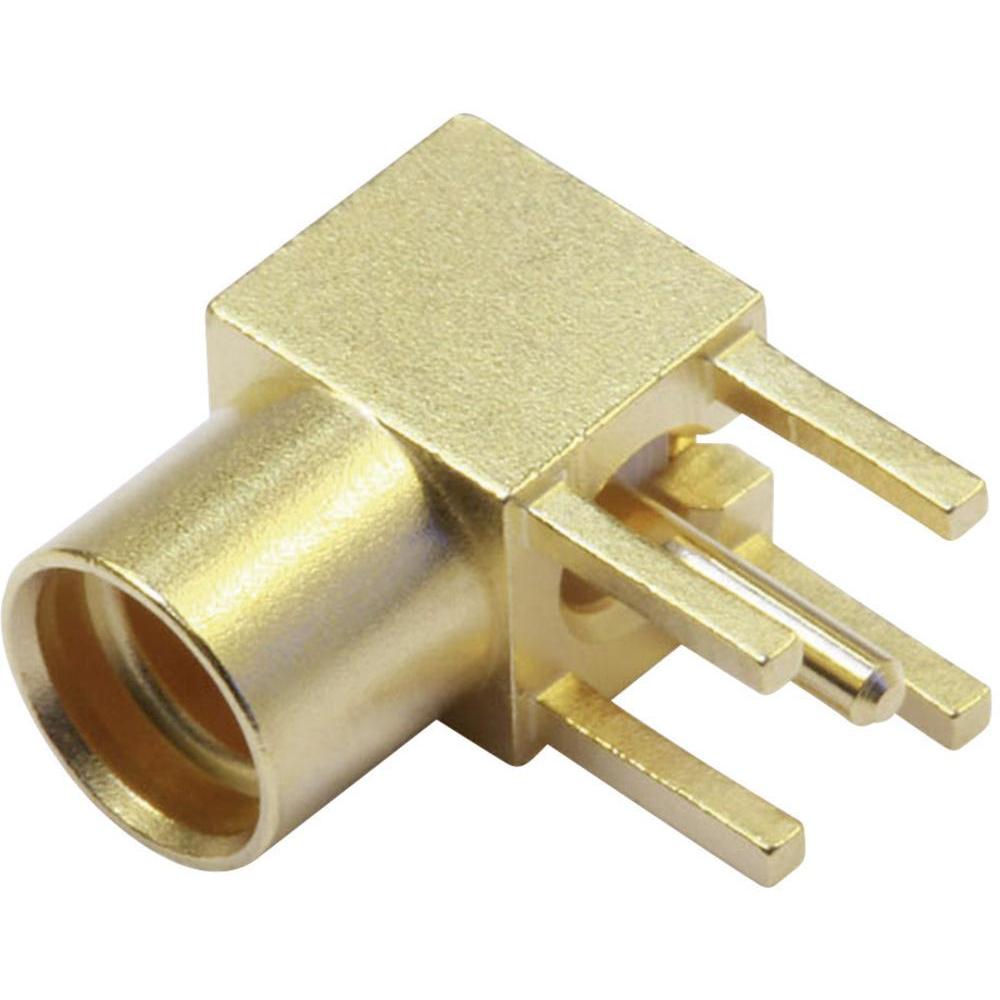

Разъем Telegartner J01341A0031 MMCX-типа
Панельный угловой разъём MMCX · 50 Ом гнездо для печатных плат | горизонтальная установка | пайка.
Миниатюрные разъёмы MMCX сходны с MCX, но компактнее по внешним габаритам. Снабжены пружинным механизмом зажима с защёлкой с применением на частотах до 6 ГГц. Контрольное сопротивление - 50 Ом. Разъёмы подходят для эластичных и полужестких типов кабелей. Разъёмы MMCX выпускаются для монтажа на печатные платы, utilizando технологии сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов MMCX используются технологии пайки и обжима. Компактный размер разъёмов позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.
Механические характеристики
| Параметр | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Усилие подключения | ≤ 18 Н |
| Усилие отключения | 6 - 18 Н |
Материалы
Пружинящий контакт: бериллиевая бронза | CuBe2
Коаксиальный контакт: латунь | CuZn39Pb3
Детали корпуса: латунь | CuZn39Pb3
Изолятор: PTFE
Покрытие
Центральный контакт: золото поверх никеля | Ni2Au1.27
Внешний проводник: золото | Ni2Au0.8
Стальные металлические детали: золото | Ni5Au0.2
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 5 мОм |
| Внешний проводник | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 500 В эфф. /50 Гц |
| Рабочее напряжение | ≤ 170 В эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 6 ГГц |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 20.0 дБ /6 ГГц В разъёмах угловой конструкции: ≥ 16.5 дБ /6 ГГц |
Технические характеристики
Группа/стандарт:
Структура:
Вес: 1 г
