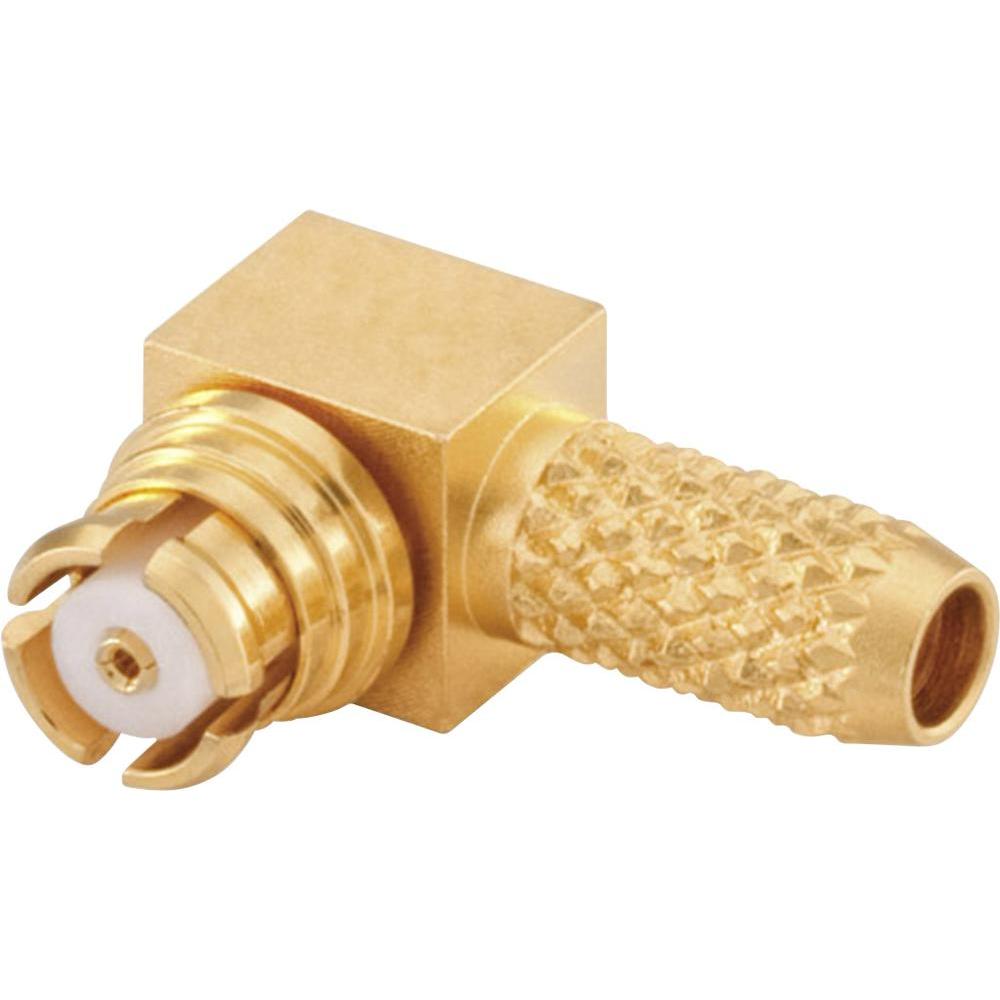

Разъем Telegartner J01391A0041 SMP-типа
Разъёмы SMP оснащены механизмом зажима с защёлкой и предназначены для работы на частоте до 12 ГГц с сопротивлением кабельного соединения 50 Ом. Эти разъёмы идеально подходят для эластичных типов кабелей, таких как RG-316 и RG-178. Модели разъёмов SMP выпускаются для монтажа на печатные платы с использованием технологии сквозной пайки или обратной запрессовки контактов. Для установки кабельных разъёмов SMP применяются технологии пайки, обжима и опрессовки. Компактные размеры данных разъёмов позволяют использовать их в миниатюрных конструкциях связи и коммуникационном оборудовании.
Механические характеристики
| Параметр | Полная фиксация (тип 1) | Ограниченная фиксация (тип 2) | Скользящий контакт (тип 3) |
|---|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 | ≥ 1000 |
| Усилие подключения | ≤ 68 Н | ≤ 45 Н | ≤ 9 Н |
| Усилие отключения | ≥ 22 | ≥ 9 | ≥ 2.2 |
Материалы
| Элемент | Материал |
|---|---|
| Пружинящие контакты | Бериллиевая бронза | CuBe2 |
| Цельный контакт | Латунь | CuZn39Pb3 |
| Детали корпуса | Латунь | CuZn39Pb3 |
| Обржимная втулка | Медь | Cu |
| Изолятор | PTFE / LCP / PEEK |
Покрытие
| Элемент | Покрытие |
|---|---|
| Центральный контакт | Золото поверх никеля | NiP-Au |
| Внешний проводник | Золото поверх никеля | NiP-Au |
| Стальные металлические детали | Золото поверх никеля | Ni-Au |
Климатические характеристики
Эксплуатация в соответствии с IEC 60068 - 1: 55/155/21
Электрические характеристики
| Параметр | Внутренний проводник | Внешний проводник |
|---|---|---|
| Сопротивление проводников | ≤ 6 мОм | ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм | |
| Сопротивление | 50 Ом | |
| Рабочая частота | < 12 ГГц | |
| КСВН | в разъёмах прямой конструкции: тип. 1.03+0.02 f (ГГц) | в разъёмах угловой конструкции: тип. 1.04+0.03 f (ГГц) |
| Напряжение пробоя | 500 В эфф. / 50 Гц | |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
Промышленное оборудование Разъем Telegartner J01391A0041 SMP-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
