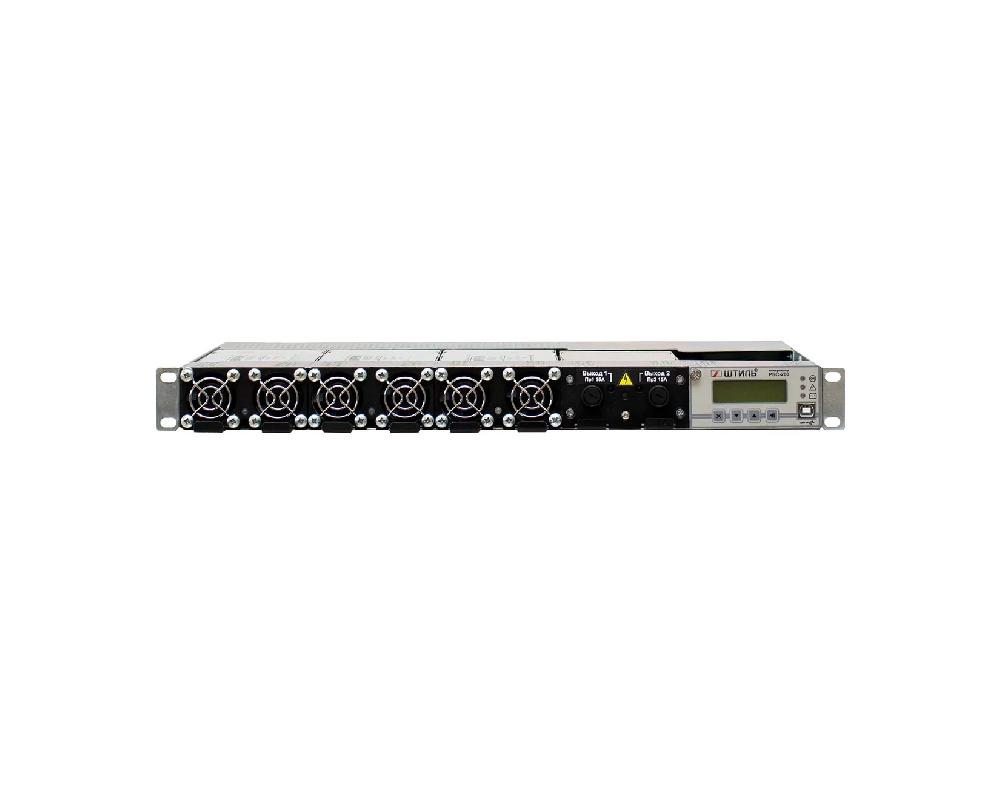

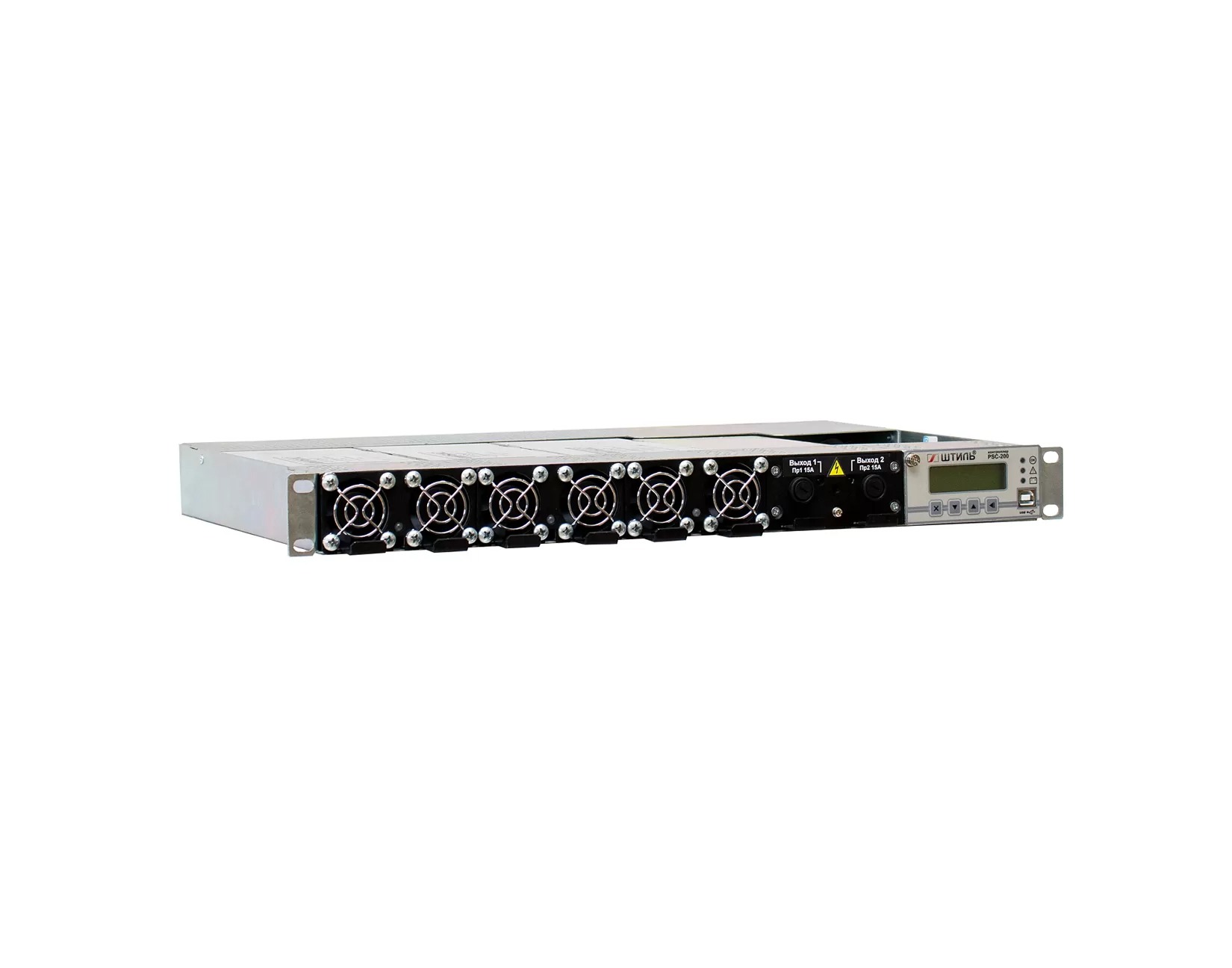

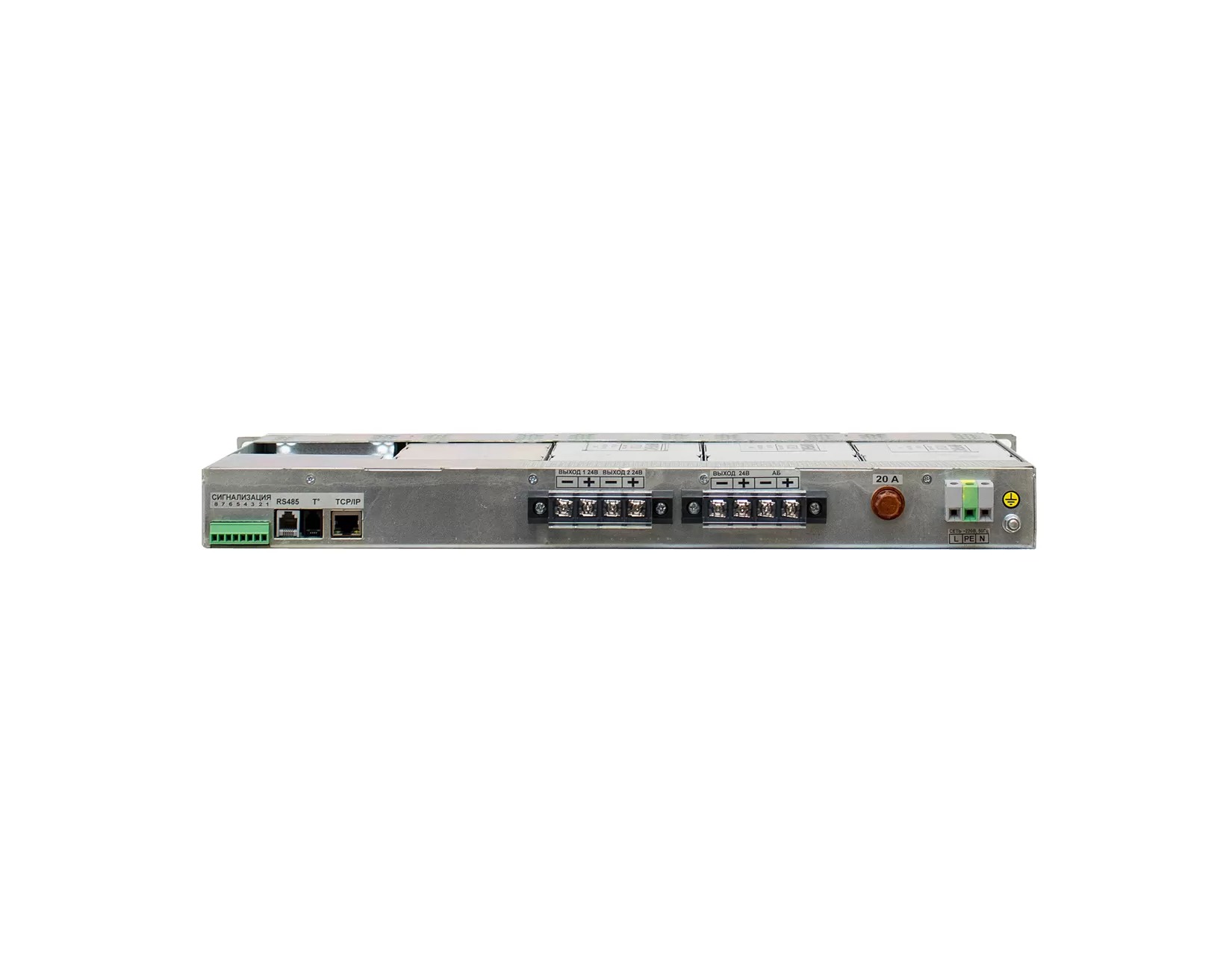

Штиль PS48-0020 (от 350 до 1050 Вт) Установка питания
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Группа компаний «Штиль» с гордостью представляет российские установки электропитания модели PS48-0020 (3/0350-1U). Это компактное устройство гарантирует высококачественное электроснабжение оборудования в области связи и телекоммуникаций с напряжением 48 В. Максимальный выходной ток составляет 21,9 А, а выходная мощность достигает 1050 Вт. При выборе установки электропитания следует учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд аккумуляторной батареи.
Особенности конструкции
Система электропитания PS48-0020 (3/0350-1U) выполнена в формате 19-дюймовой корзины и предназначена для установки в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, а глубина — 330 мм. Модульная конструкция и возможность «горячей» замены силовых компонентов (выпрямителей) позволяют создать гибкую систему, максимально соответствующую требованиям клиентов. Подробная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0020 представлена в таблице ниже.
| Варианты исполнения | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
|---|---|---|---|---|
| PS48-0020 (1/0350-1U) | 1 | 7,3 | 350 | 5 |
| PS48-0020 (2/0350-1U) | 2 | 15,6 | 700 | 6,5 |
| PS48-0020 (3/0350-1U) | 3 | 21,9 | 1050 | 8 |
В состав изделия входят источники питания (выпрямители), коммутирующая аппаратура для ввода переменного тока, предохранители защиты нагрузки, сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, а также контроллер «Штиль» PSC-200.03 для управления системой питания и организации мониторинга. Обратите внимание, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установка питания «Штиль» PS48-0020 (3/0350-1U) преобразует переменный ток напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание устройства может осуществляться от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц или источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения.
Входные характеристики
| Тип входной сети | Номинальное входное напряжение, В | Рабочий диапазон входного напряжения, В | Номинальная входная частота, Гц | Допустимый диапазон входной частоты, Гц | Входной коэффициент мощности | Максимальный входной ток, А |
|---|---|---|---|---|---|---|
| однофазная сеть переменного тока | 220 | 90-276 (в диапазоне 90-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=90 В) | 50 | 45-65 | 0,99 | 12,9 (при установке в изделие 3-х источников питания) |
Выходные характеристики
| Тип выходного напряжения | Номинальное выходное напряжение, В | Диапазон выходного напряжения, В | Действующее значение пульсаций, мВ | Максимальный выходной ток, А | КПД, % |
|---|---|---|---|---|---|
| постоянное | 48 | 40-56 | не более 100 | 21,9 (при установке в изделие 3-х источников питания, при Uвх>175 В) | не менее 90 |
Промышленное оборудование Штиль PS48-0020 (от 350 до 1050 Вт) Установка питания от производителя Штиль поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
