Диспетчерская связь: как построить систему от пульта до полевых постов
Диспетчерская связь — это не один телефон, а система: пульт оператора плюс защищённые посты на объекте. Разбираем архитектуру, выбор настольного аппарата для диспетчера и комплектацию полевых точек.
Содержание
Каталог Kadamm: диспетчерская связь
Настольные пульты и полевые посты. Нажмите карточку, чтобы открыть товар.
1. Что такое диспетчерская связь
Диспетчерская связь — система оперативной связи между рабочим местом диспетчера (оператора) и распределёнными постами на объекте. Это не отдельный телефон, а архитектура: на «голове» — пультовый аппарат диспетчера, на объекте — защищённые абонентские точки. Ошибка проектирования — подбирать оборудование поштучно, не видя систему целиком.
Топология системы
Как строится диспетчерская связь
Диспетчерский аппарат — АТС/IP-АТС — полевые посты (IP-телефоны, прямой вызов, переговорные устройства).
2. Архитектура системы
Три узла: пульт диспетчера (настольный аппарат в защищённом помещении, оптимизирован под интенсивный трафик), АТС или IP-АТС (коммутация и логика), полевые посты (защищённые аппараты под условия точки). Связь между узлами идёт по выбранному каналу — аналоговому или IP; архитектура от этого не меняется.
3. Аппарат на рабочем месте диспетчера

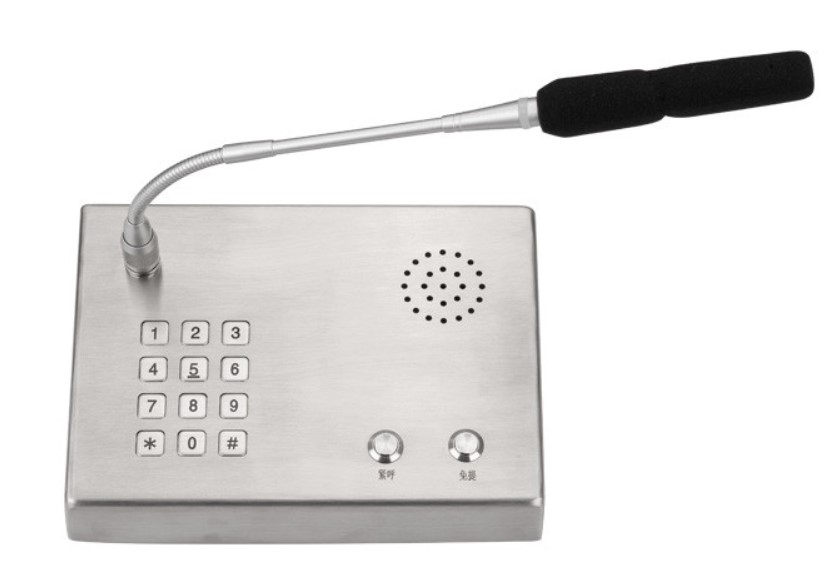

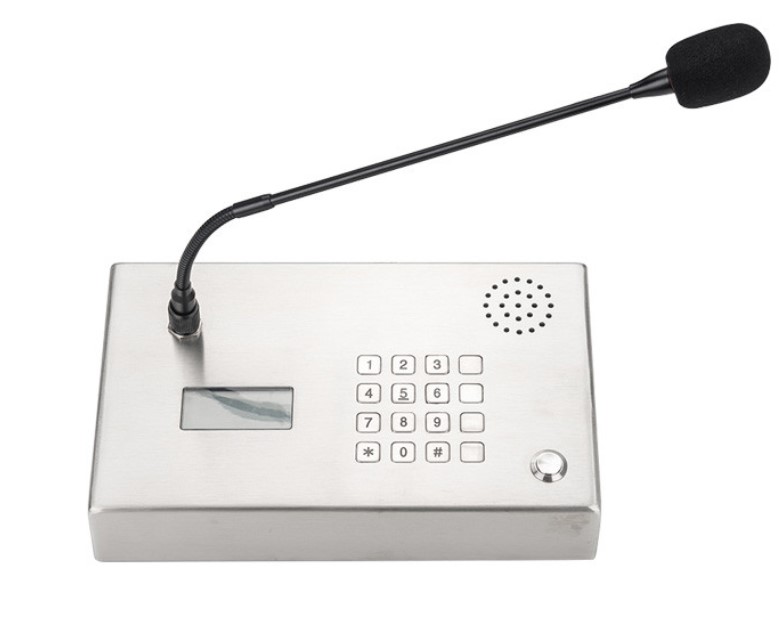

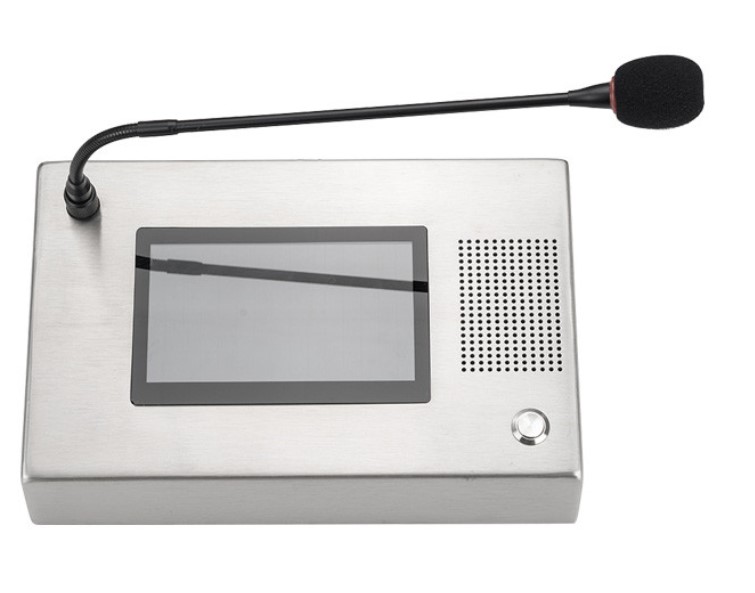

Настольный SIP-аппарат для оператора (TALK-3561, TALK-3562) рассчитан на множество вызовов в смену: эргономика для длительной работы, повышенный ресурс клавиатуры и трубки, дисплей с номером и состоянием линий. Для постов управления на производстве — TALK-3563. Эти модели ставятся в защищённое помещение и не требуют высоких классов IP/IK полевых аппаратов.
Три узла системы
Из чего состоит диспетчерская связь
Сначала проектируется архитектура, затем подбирается каждый узел.
Каналы внутри системы и единая логика
Диспетчерская система может смешивать каналы: пульт и часть постов — по IP, критичные аварийные точки — на аналоге, удалённые — на GSM. Это нормально и часто оптимально. Ключевое: архитектура (кто кому звонит, куда приходит вызов, как резервируется) проектируется единой, а тип канала каждого узла выбирается под его условия и критичность — не наоборот.
Логику коммутации, групповые вызовы, приоритеты и переадресацию обеспечивает АТС/IP-АТС, а не сами аппараты. Поэтому при проектировании диспетчерской связи выбор АТС и её настройка — такая же часть задачи, как подбор аппаратов. Аппарат на посту реализует физику точки (защита, прямой вызов, громкая связь), а «умение» системы — на стороне станции.
4. Чем диспетчерский аппарат отличается от полевого
| Параметр | Диспетчерский (пульт) | Полевой (пост) |
|---|---|---|
| Где стоит | Операторская, защищено | Цех, улица, агрессивная среда |
| Форм-фактор | Настольный, эргономика | Настенный, защищённый корпус |
| Класс IP/IK | Не требуется высокий | IP65+ / IK9 по условиям |
| Нагрузка | Много вызовов в смену | Эпизодические вызовы |
| Дисплей | Номер, состояние линий | Обычно не нужен |
Пульт против полевого поста
Почему это разные классы устройств
Диспетчерский и полевой аппараты решают разные задачи.
5. Комплектация полевых постов
Полевые посты подбираются под условия точки и сценарий связи:
Обычная связь на посту
Защищённый IP-телефон под класс IP/IK точки (например, TALK-3804 IP65). Оператор и пост связываются через АТС.
Прямой вызов диспетчера
Аппарат без набора (TALK-3835): снял трубку — сразу диспетчер. Для постов, где набор не нужен.
Пост с индикацией

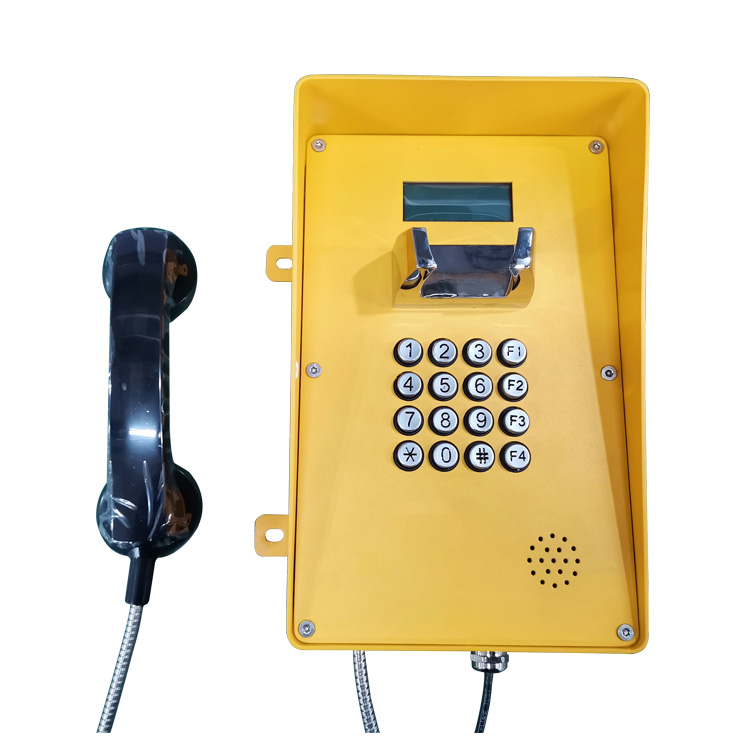

Модель с дисплеем (TALK-3845) — если на посту важно видеть состояние линии.
Зона риска обрыва трубки
Переговорное устройство (hands-free) вместо телефона — см. отдельный раздел каталога.
Что ставить на каждый узел
Подбор по роли в системе
Каждому узлу — свой класс аппарата под его задачу.
6. Совместимость с IP-АТС
Настольные модели TALK-3561, TALK-3562 работают по SIP 2.0 (RFC 3261) и совместимы с любым SIP-сервером: Asterisk/FreePBX, Cisco CUCM, 3CX, Avaya, Eltex. Регистрируются как SIP-абонент по логину/паролю. Поддерживают кодеки G.711/G.722/G.729 и эхоподавление G.167/G.168. Функции (журнал, быстрый набор, группы) зависят от модели и настроек IP-АТС.
7. Карта выбора
Карта выбора
Что ставить на каждый узел системы
Узел системы слева → подходящий аппарат справа.
Алгоритм проектирования
Четыре шага к комплекту связи
Сначала система целиком, потом оборудование под узлы.
Монтаж, эксплуатация и масштабирование
Диспетчерский пульт стоит в защищённом помещении — к нему нет требований по IP/IK, но есть по эргономике и ресурсу: им пользуются интенсивно всю смену. Полевые посты монтируются по своим условиям (класс защиты, антивандальность, прямой вызов) — то есть в одной системе соседствуют аппараты с принципиально разными монтажными требованиями, и это учитывается в проекте отдельно по каждому узлу.
Эксплуатация системы: регулярная проверка связи пульт–посты (особенно аварийных направлений, которыми не пользуются ежедневно), контроль регистрации IP-точек на АТС, состояния полевых аппаратов по их регламенту. Масштабирование: добавление поста в IP-сегменте — это, как правило, новый SIP-аккаунт и сетевая розетка; в аналоговом — линия и порт. Запас портов/лицензий АТС закладывается на этапе проекта с учётом роста.
Типичные ошибки
Аппараты выбрали раньше архитектуры
Купили модели, потом выяснилось, что АТС не даёт нужной логики (группы, приоритет). Сначала система и АТС, затем аппараты.
Пультовый аппарат поставили в поле
Настольная диспетчерская модель не рассчитана на цех/улицу — нет нужного IP/IK. Пульт — только в защищённом помещении.
Полевой аппарат на месте диспетчера
Защищённый настенный аппарат неудобен для интенсивной работы оператора всю смену. На пульте — эргономичная настольная модель.
Аварийное направление не тестируется
Связью с критичным постом не пользуются ежедневно, неисправность всплывает в ЧП. Регламентная проверка обязательна.
Нет запаса на рост
АТС без запаса портов/лицензий — расширение системы упирается в станцию. Запас закладывается сразу.
8. Чек-лист и переход к каталогу
Шаг 1 — спроектируйте архитектуру
Сколько постов, где, какой канал (аналог/IP), какая АТС. Сначала система, потом оборудование.
Шаг 2 — пульт диспетчера
Настольный SIP-аппарат под трафик (TALK-3561/3562). Дисплей нужен при нескольких направлениях.
Шаг 3 — полевые посты
По условиям каждой точки: класс IP/IK, обычная связь или прямой вызов, нужен ли дисплей.
Шаг 4 — АТС и совместимость
Проверьте, что выбранная IP-АТС поддерживает SIP 2.0. Уточните нужные функции (группы, журнал).
Смотрите также
| Аналоговый или IP-телефон: что выбрать → Полевые посты диспетчерской: выбор канала для каждого |
| Аппараты экстренной и аварийной связи → Аварийные направления диспетчерской: резервирование и SOS |
| Серия Kadamm TALK-12xx: как читать артикул → Подбор полевых аппаратов по артикулу |
| Как выбрать промышленный телефон: полное руководство → Шесть осей выбора промышленного телефона целиком |
Частые вопросы
Чем диспетчерский телефон отличается от полевого?
Диспетчерский аппарат настольный, оптимизирован под интенсивную работу оператора: эргономика, повышенный ресурс, дисплей с состоянием линий. Ставится в защищённое помещение, не требует высоких классов IP/IK. Полевой — защищённый настенный под условия точки.
С какими IP-АТС работают эти телефоны?
Настольные TALK-3561, TALK-3562 работают по SIP 2.0 (RFC 3261) и совместимы с любым SIP-сервером: Asterisk/FreePBX, Cisco CUCM, 3CX, Avaya, Eltex. Регистрируются как SIP-абонент по логину/паролю.
Нужен ли дисплей диспетчеру?
Дисплей показывает номер вызывающего и состояние линий — оператору важно видеть, кто звонит и какие каналы заняты. Для диспетчерских с несколькими направлениями модели с дисплеем предпочтительнее.
Можно ли поставить настольный аппарат в цех?
Нет, настольные диспетчерские модели рассчитаны на защищённое помещение. Для цеха, улицы, агрессивной среды нужны полевые исполнения с соответствующими классами IP/IK.
Как строится диспетчерская система связи?
Диспетчерский телефон на рабочем месте оператора связан через АТС с абонентскими аппаратами на постах. Полевые посты комплектуются защищёнными моделями (IP-телефоны, прямой вызов, переговорные устройства). Сначала проектируется архитектура.
Поддерживается ли быстрый набор и группы?
Настольные SIP-модели поддерживают функции IP-телефонии: журнал вызовов, быстрый набор, групповые вызовы. Конкретный набор зависит от модели и настроек IP-АТС, уточняется при подборе.
Какая гарантия?
Гарантия — 3 года на заводские дефекты, срок службы — не менее 10 лет. Документация для проектов и госзакупок по 44-ФЗ и 223-ФЗ предоставляется по запросу.
