Руководство по выбору · Взрывозащита и шахты
Взрывозащищённые и шахтные телефоны: классы зон, маркировка Ex и связь по ВОЛС
Ex-аппарат подбирается не по бренду, а по классу взрывоопасной зоны и составу среды. Разбираем зоны 0/1/2 и 20/21/22, маркировку взрывозащиты, рупор для шума и оптоволоконную связь для шахт и нефтегаза.
Содержание
| 1. Что такое взрывозащищённый телефон | 5. Связь по ВОЛС для шахт |
| 2. Классы взрывоопасных зон | 6. Рупор для шумных зон |
| 3. Как читать маркировку Ex | 7. Карта выбора |
| 4. Виды взрывозащиты | 8. Чек-лист и каталог |
Каталог Kadamm: серия TALK-27xx-Ex
Взрывозащита по ТР ТС 012/2011: аналог, SIP, ВОЛС. Нажмите карточку, чтобы открыть товар.
1. Что такое взрывозащищённый телефон
Ex-телефон — аппарат, конструкция которого исключает воспламенение окружающей взрывоопасной газовой или пылевой среды. Обычный промышленный телефон, даже в корпусе IP68, во взрывоопасной зоне недопустим: искра в его цепях или нагрев могут вызвать взрыв. Ex-исполнение это исключает конструктивно и подтверждается маркировкой по ТР ТС 012/2011.
Главное при подборе: Ex-аппарат выбирается от класса зоны и состава среды на объекте, а не «по каталогу». Маркировка установленного аппарата обязана соответствовать классу зоны по проектной документации, иначе монтаж не пройдёт экспертизу.
Зоны применения
Классы взрывоопасных зон: газ и пыль
Зоны 0/1/2 (газ) и 20/21/22 (пыль). Чем ближе к центру — тем выше требования к маркировке Ex.
2. Классы взрывоопасных зон
По ТР ТС 012/2011 зоны делятся по типу опасной среды и частоте её присутствия. Газ: зона 0 (смесь присутствует постоянно), зона 1 (вероятна при нормальной работе), зона 2 (маловероятна, кратковременно). Пыль: зоны 20/21/22 по аналогичному принципу. Чем меньше номер — тем жёстче требования к оборудованию.
3. Как читать маркировку Ex
Маркировка кодирует: вид взрывозащиты, категорию оборудования, группу взрывоопасной смеси и температурный класс. Она должна перекрывать требования зоны установки. Проверка соответствия маркировки классу зоны — обязательный этап проектирования; инженеры bbrc.ru выполняют сверку с ТЗ и предоставляют сертификаты.
Маркировка Ex по частям
Что кодирует строка маркировки
Маркировка аппарата обязана перекрывать требования зоны по проекту.
Нормативная база: ТР ТС 012/2011 и ГОСТ 31610
Взрывозащищённое оборудование в РФ и ЕАЭС регулируется техническим регламентом ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и серией стандартов ГОСТ 31610 (МЭК 60079). Это не рекомендация, а обязательное требование: применение оборудования без соответствующей маркировки во взрывоопасной зоне — прямое нарушение промышленной безопасности по ФЗ-116.
Практически это значит, что Ex-аппарат всегда поставляется с сертификатом соответствия ТР ТС 012/2011 и сопроводительной документацией, а его маркировка должна перекрывать требования зоны по проекту. Проектная организация и экспертиза проверяют это соответствие документально — поэтому подбор Ex-оборудования «по аналогии» без сверки с проектом недопустим.
4. Виды взрывозащиты
Взрывонепроницаемая оболочка
Корпус выдерживает внутренний взрыв и не передаёт пламя/искру наружу. Распространённое решение для аналоговых Ex-аппаратов общего применения.
Искробезопасная цепь
Энергия в цепях ограничена так, что искра не может воспламенить смесь. Применяется в сочетании с другими видами защиты.
Комбинированная защита
Несколько видов одновременно — для самых жёстких зон. Конкретный набор зависит от среды и класса зоны по проекту.
5. Связь по ВОЛС для шахт и нефтегаза
Для протяжённых подземных выработок и удалённых нефтегазовых объектов применяется связь по волоконно-оптической линии (ВОЛС). Преимущества принципиальные: оптоволокно не проводит ток и искробезопасно по природе, обеспечивает связь на километры без усилителей, не подвержено электромагнитным помехам от мощного горного электрооборудования. Это оптимальное решение для штреков, стволов, удалённых забоев.
Преимущество ВОЛС в шахте
Почему оптоволокно для подземки и нефтегаза
ВОЛС не проводит ток, не даёт искру и не боится электромагнитных помех.
Объект — протяжённая подземная выработка или удалённый нефтегазовый?

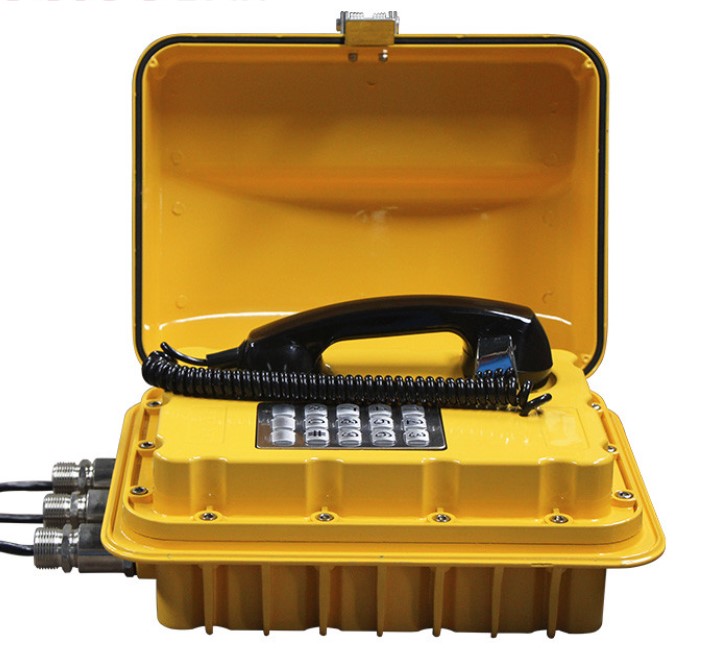

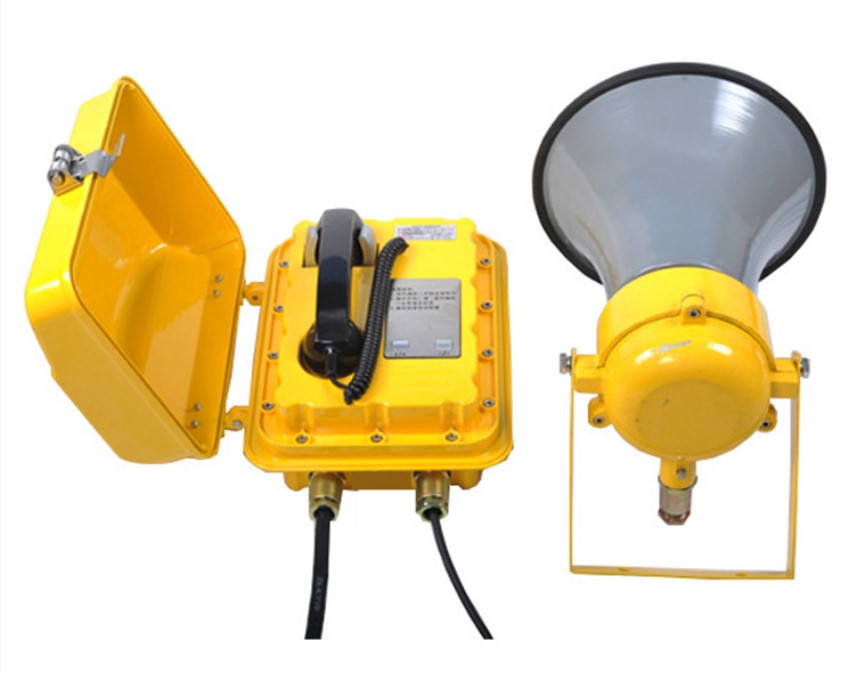

Да, шахта/рудник/месторождение Модели с ВОЛС: TALK-2730-Ex, TALK-2731-Ex, TALK-2732-Ex. Искробезопасный оптический канал на большие расстояния. Шахтные аппараты → | Нет, наземное опасное производство Базовые Ex по линии АТС или SIP: TALK-2701-Ex, TALK-2721-Ex. Полный ряд в разделе взрывозащищённых. Взрывозащищённые → |
6. Рупор для шумных взрывоопасных зон

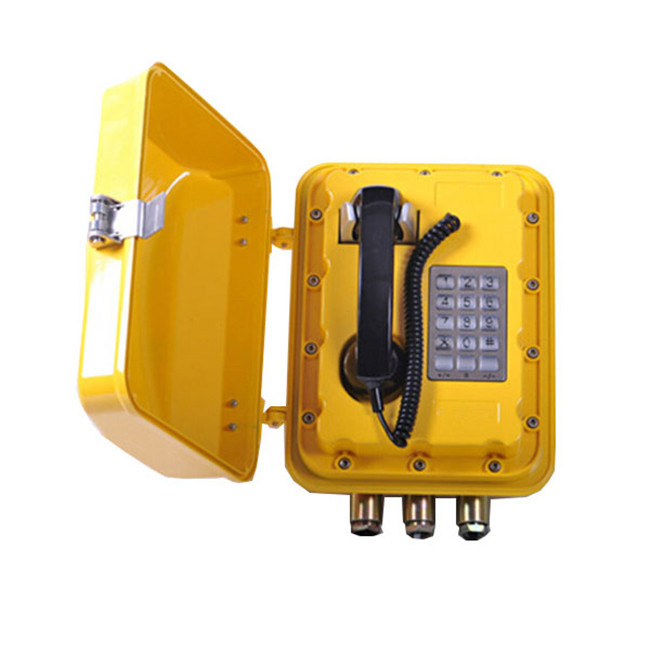

Компрессорные, насосные, буровые, добычные участки — зоны высокого производственного шума. Модели TALK-2711-Ex, TALK-2730-Ex оснащены рупорным громкоговорителем, обеспечивающим разборчивость речи при работе тяжёлого оборудования. Это отдельный критерий подбора в дополнение к классу зоны.
7. Карта выбора
Карта выбора
Ex-аппарат под ваш объект
Объект слева → подходящая Ex-модель справа.
Алгоритм подбора
Четыре шага к Ex-аппарату
Без проектных данных по зоне подбор Ex-оборудования невозможен.
Монтаж и обслуживание Ex-оборудования
Класс взрывозащиты сохраняется только при правильном монтаже и обслуживании, выполняемом персоналом с допуском. Ключевые требования: взрывозащищённые кабельные вводы соответствующего типа и диаметра, обязательное заземление по проекту, целостность взрывонепроницаемых зазоров и уплотнений, недопустимость вскрытия корпуса под напряжением в зоне без оформленного допуска.
Обслуживание Ex-аппарата — регламентная процедура: периодический осмотр целостности оболочки, состояния вводов и заземления, проверка отсутствия повреждений, ведущих к потере взрывозащиты. Любой ремонт, затрагивающий взрывозащищённые элементы, выполняется только сертифицированным сервисом — самостоятельная замена компонентов аннулирует взрывозащиту и сертификат.
Типичные ошибки
Подбор без класса зоны
Заказывают «взрывозащищённый телефон» без указания зоны и группы смеси. Ex-маркировка может не перекрыть требования — экспертиза не пропустит. Класс зоны — обязательная отправная точка.
Несоответствующий кабельный ввод
Корпус Ex, но ввод обычный или не по диаметру кабеля — взрывозащита нарушена на монтаже. Вводы только взрывозащищённого типа, по проекту.
ВОЛС там, где хватило бы линии (и наоборот)
Оптоволокно избыточно для короткой наземной точки; и наоборот — медь недопустима по дальности и искробезопасности в протяжённой выработке. Канал выбирается под объект.
Игнорируют шум
Компрессорная, насосная, добычной участок — без рупорной модели связь неразборчива. Уровень шума — отдельный критерий подбора наравне с классом зоны.
8. Чек-лист и переход к каталогу
Шаг 1 — проектная документация
Определите класс зоны (0/1/2 или 20/21/22), категорию и группу смеси, температурный класс. Без этого подбор невозможен.
Шаг 2 — тип связи
Линия АТС, SIP по сети или ВОЛС для протяжённых подземных и удалённых объектов.
Шаг 3 — уровень шума
Компрессорные, насосные, буровые — модель с рупорным громкоговорителем.
Шаг 4 — сверка маркировки
Маркировка аппарата должна перекрывать требования зоны. Инженеры bbrc.ru сверяют с ТЗ и дают сертификаты.
Смотрите также
| Класс защиты IP: какой нужен для цеха, улицы и зон с погружением → Класс IP корпуса в дополнение к взрывозащите |
| Аппараты экстренной и аварийной связи → Аварийная связь на опасном производстве |
| Всепогодные GSM-телефоны: когда сотовый канал выгоднее провода → GSM-канал для удалённых нефтегазовых точек |
| Как выбрать промышленный телефон: полное руководство → Шесть осей выбора промышленного телефона целиком |
Частые вопросы
Что означает маркировка Ex?
Ex-маркировка по ТР ТС 012/2011 кодирует вид взрывозащиты, категорию оборудования, группу взрывоопасной смеси и температурный класс. Маркировка установленного аппарата обязана перекрывать требования зоны по проекту.
Чем Ex-телефон отличается от обычного промышленного?
Конструкция Ex-аппарата исключает воспламенение окружающей взрывоопасной среды (взрывонепроницаемая оболочка, искробезопасные цепи). Обычный промышленный телефон, даже в корпусе IP68, такой защиты не имеет и во взрывоопасной зоне недопустим.
Как определить, какой Ex-телефон нужен?
Отправная точка — класс зоны (0/1/2 для газа, 20/21/22 для пыли), состав среды, температурный класс по проектной документации. Инженеры bbrc.ru подбирают модель по ТЗ и проверяют соответствие маркировки классу зоны.
Что даёт связь по ВОЛС в шахте?
Оптоволокно искробезопасно (не проводит ток), даёт связь на километры без усилителей и не подвержено электромагнитным помехам от горного оборудования. Оптимально для протяжённых стволов, штреков и удалённых забоев.
Есть ли SIP-версии во взрывозащищённом исполнении?

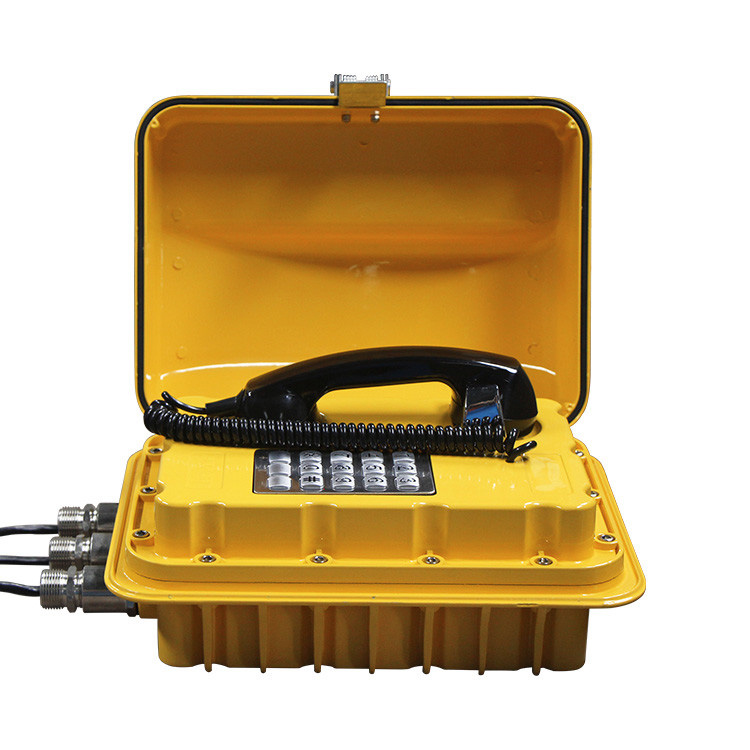

Да. TALK-2721-Ex и аналоги работают по SIP 2.0 и сочетают взрывозащиту с подключением к IP-сети опасного производства. Для объектов с развёрнутой VoIP-инфраструктурой.
Нужны ли особые условия монтажа Ex-аппарата?
Да. Монтаж выполняется по проекту специалистами с допуском, с соблюдением требований к заземлению, кабельным вводам и зонированию. Маркировка установленного аппарата должна соответствовать классу зоны.
Какая документация предоставляется?
Полный комплект разрешительной документации: сертификаты соответствия ТР ТС 012/2011, разрешения на применение, протоколы испытаний. Предоставляется для проектов и госзакупок по 44-ФЗ и 223-ФЗ.
Подбор под задачу
Подобрать взрывозащищённый или шахтный телефон?
Сообщите класс взрывоопасной зоны, состав среды, тип связи и уровень шума — инженеры bbrc.ru подберут Ex-модель с проверкой соответствия и пришлют сертификаты и спецификацию для проекта или госзакупки.
