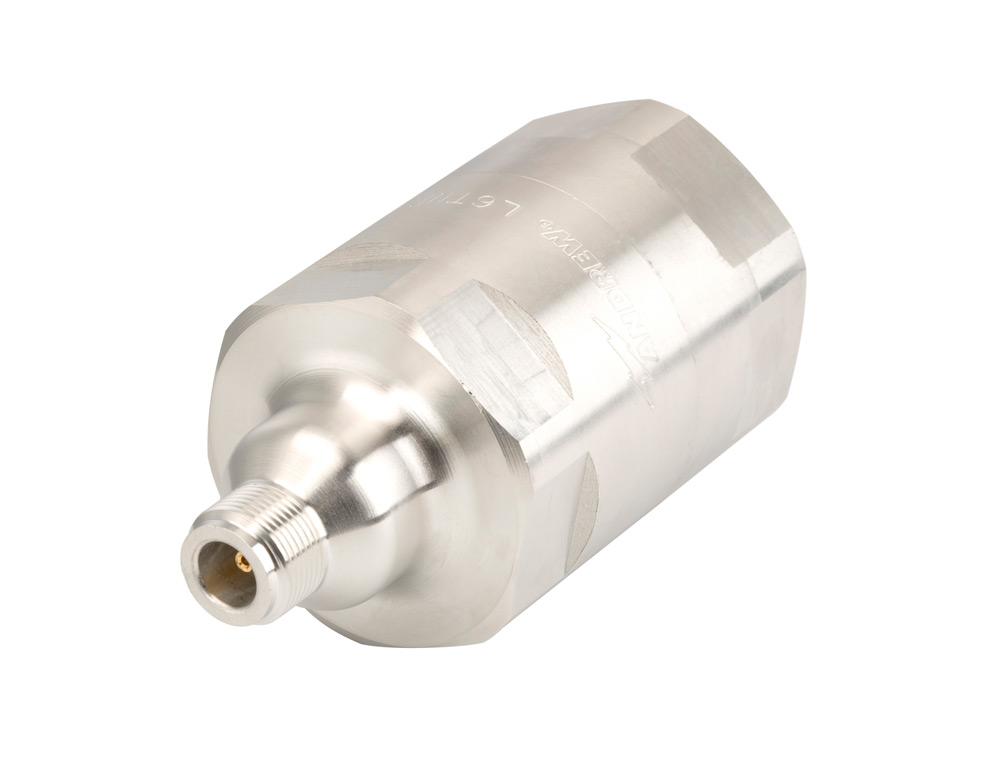

Разъем Andrew L5TNF-PS
Разъем Andrew L5TNF-PS создан для обеспечения надежного и качественного соединения в разнообразных радиочастотных приложениях. Этот разъем обеспечивает высокопроизводительное соединение для коаксиальных кабелей, идеально подходя для использования в системах связи и телекоммуникаций.
Разъемы Andrew известны своим качеством и долговечностью, а модель L5TNF-PS не является исключением. Это устройство предлагает отличную защиту от влаги и коррозии, что делает его идеальным решением для работы в сложных условиях.
| Характеристика | Значение |
|---|---|
| Тип разъема | Литой |
| Частотный диапазон | DC - 6 GHz |
| Импеданс | 50 Ом |
| Материал | Латунь с никелированным покрытием |
| Степень защиты | IP67 |
| Подключение | RG-58 |
Разъем Andrew L5TNF-PS сочетает в себе надежность и высокие эксплуатационные характеристики, что делает его незаменимым в области современных телекоммуникаций. Выберите этот продукт для обеспечения долговечного и эффективного соединения в ваших системах.
Характеристики:
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Сила удержания соединительной гайки 66,72 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,99 мм
- Длина 78,99 мм
- Вес 472 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (40–1000 МГц) 1,02
- Коэффициент стоячей волны (1010–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3300 МГц) 1,04
Промышленное оборудование Разъем Andrew L5TNF-PS от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
