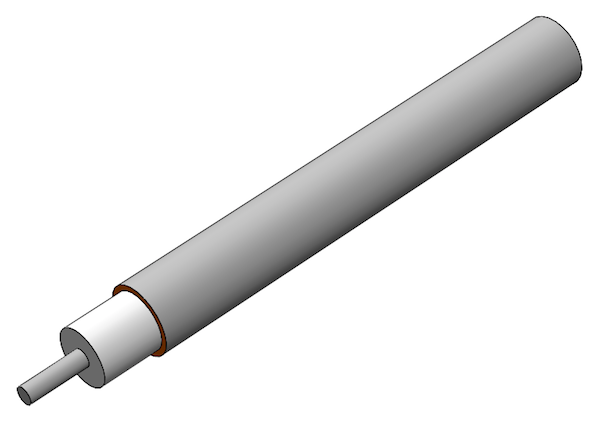

EZ FORM EZ-141-CU-SS - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Криогенные условия Компания EZ Form разработала коаксиальный кабель с внешним проводником из нержавеющей стали для применений, где требуется низкая теплопередача. Типичные области применения включают криогенные кабели питания и медицинские приборы. Эти кабели поставляются со сплошным PTFE диэлектриком, микропористыми и TF4 диэлектриками. Кабели с медным внешним проводником доступны для не криогенных приложений, требующих традиционных электрических характеристик. К этим кабелям можно присоединить стандартные разъемы, указав оловянное покрытие на внешнем проводнике.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 3,58
- Диаметр центрального проводника, мм 0,92
- Диаметр диэлектрика, мм 2,98
- Материал -
- Внешний проводник Нержавейка, медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +200°
- Минимальный радиус изгиба, мм 9,53
- Вес, Кг/100м 4,84
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 5 000
- Рабочее напряжение, СКЗН на макс частоте 1 900
- Максимальная рабочая частота, ГГц 34
- Затухание (дБ/100футов) -
- 0,5 ГГц 7,6
- 1 ГГц 11,1
- 5 ГГц 28,1
- 10 ГГц 43,4
- 18 ГГц 63,6
- 26,5 ГГц 82,8
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 20°C) -
- 0,5 ГГц 600
- 1 ГГц 450
- 5 ГГц 180
- 10 ГГц 120
- 18 ГГц 73
- 26,5 ГГц 70
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-141-CU-SS - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
