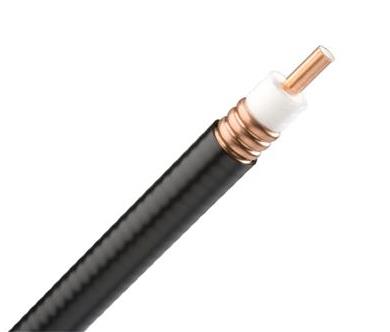

Коаксиальный кабель Andrew AVA5-50FX (Commscope)

Name: Коаксиальный кабель Andrew AVA5-50FX (Commscope)
Price: 438.00000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 29542

Узнать о доставке

Спецификация Коаксиальный кабель Andrew AVA5-50FX (Commscope)

Производитель:
Andrew

Все товары бренда

Только оригинальные
товары бренда

Andrew (Commscope) каталог продукции

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/koaksialnyy_kabel_andrew_ava5_50fx_commscope/

Распечатать страницу

438 ₽

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

ANDREW · Серия AVA5-50FX

Коаксиальный кабель Andrew AVA5-50FX (Amphenol)

Коаксиальный кабель Andrew (Amphenol) HELIAX® с гофрированным внешним проводником и низкими потерями. Применяется в антенно-фидерных трактах сотовой связи, вещания и широкополосной связи.

Andrew · Amphenol HELIAX® Коаксиальный кабель

7/8"

Размер кабеля

−55°C…+85°C

Рабочая температура

50 Ом ±1 Ом

Импеданс

5 GHz

Макс. частота

1.658 dB/100ft

Затухание @ 1.8 ГГц

90 %

Скорость распространения

О модели

Артикул AVA5-50FX — коаксиальный кабель Andrew HELIAX®. Конструкция с гофрированным медным внешним проводником и медным внутренним обеспечивает минимальные потери при долгой эксплуатации в наружных условиях.

HELIAX® — промышленный стандарт коаксиала для антенно-фидерных трактов. Прокладка прямым закапыванием, подвес, монтаж в кабельном лотке.

Ключевые преимущества

Калибр 7/8" HELIAX® Промышленный стандарт коаксиала для антенно-фидерных трактов.

Рабочая полоса до 5 GHz Покрывает диапазоны от КВ до СВЧ — универсальность применения.

Температурный диапазон −55°C…+85°C Эксплуатация в северных и тропических условиях.

Corrugated copper наружный проводник Гофрированная медь — устойчивость к изгибам и долговечность.

Технические характеристики

Классификация и применение
Артикул	AVA5-50FX
Тип изделия	Coaxial wireless cable
Бренд / серия	HELIAX®
Серия кабеля	AVA5-50FX
Семейство кабеля	AVA5-50FX
Номинальный размер	7/8 in
Цвет оболочки	Black
Материал оболочки	PE
Материал диэлектрика	Foam PE
Материал наружного проводника	Corrugated copper
Материал внутреннего проводника	Copper-clad aluminum (FX = aluminum)

Конструкция и эксплуатация
Диаметр по диэлектрику	24.13 mm \| 0.95 in
Диаметр по оболочке	27.991 mm \| 1.102 in
Диаметр внутреннего проводника	9.449 mm \| 0.372 in
Диаметр наружного проводника	25.4 mm \| 1 in
Скорость распространения	90 %
Погонная ёмкость	73 pF/m
Рабочая температура	-55 °C to +85 °C
Волновое сопротивление	50 ohm ±1 ohm
Рабочий диапазон частот	1 – 5000 MHz
Максимальная частота	5 GHz
Затухание @ 88 МГц	0.332 dB/100ft \| 1.088 dB/100m
Затухание @ 450 МГц	0.778 dB/100ft \| 2.553 dB/100m
Затухание @ 900 МГц	1.171 dB/100ft \| 3.841 dB/100m
Затухание @ 1800 МГц	1.658 dB/100ft \| 5.439 dB/100m
Затухание @ 2400 МГц	1.93 dB/100ft \| 6.34 dB/100m
Средняя мощность @ 88 МГц	7.72 kW
Средняя мощность @ 900 МГц	2.19 kW
Средняя мощность @ 2400 МГц	1.31 kW
Пиковая мощность	91 kW
КСВН	1.13 (680-960 MHz, RL 24.3 dB), 1.13 (1700-2200 MHz), 1.13 (2300-2700 MHz)
Соответствие	CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS

Области применения

Базовые станции сотовой связи

Фидерные линии между антенной и аппаратурой.

Передающие станции вещания

Радио- и ТВ-передатчики УКВ/ДМВ-диапазона.

Двусторонняя радиосвязь

Магистральные трассы профессионального радио.

Спутниковые наземные станции

Низкие потери на трассе антенна—приёмник.

Монтаж и настройка

1Рассчитайте длину кабеля и количество креплений по проектной спецификации.
2Разверните кабель с барабана без перекручиваний и узлов.
3Выдержите минимальный радиус изгиба (см. характеристики). Резкие перегибы недопустимы.
4Подсоедините разъёмы (например, L4TNM-PSA для LDF4-50A) с использованием специнструмента.
5Загерметизируйте узлы и закрепите кабель на лестнице с расчётным шагом.

Сертификация

RoHS REACH-SVHC ISO 9001:2015 CHINA-RoHS UK-RoHS

Частые вопросы

Какое затухание у кабеля AVA5-50FX в диапазоне сотовой связи?На частоте 1800 МГц: 1.658 dB/100ft | 5.439 dB/100m. На 900 МГц: 1.171 dB/100ft | 3.841 dB/100m.

До какой частоты работает кабель AVA5-50FX?Рабочий диапазон до 5 GHz. Подходит для систем сотовой связи, вещания и широкополосной связи.

Кому сейчас принадлежит бренд Andrew?В 2025 году бренд Andrew (включая HELIAX®) вошёл в группу Amphenol. На свежих даташитах указано: «ANDREW, an Amphenol company». Артикулы и спецификации продукции при этом сохранены.

Гарантии и сервис

Гарантия

12 месяцев от поставщика

При соблюдении условий монтажа и эксплуатации Andrew.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

С этим товаром обычно берут

AVA5RK-50FX

Коаксиальный кабель Andrew AVA5RK-50FX (Amphenol)

AVA5P-50-42

Коаксиальный кабель Andrew AVA5P-50-42 (Amphenol)

AVA5-50

Коаксиальный кабель Andrew AVA5-50

252027-10KT

Крепление 252027-10KT-P Andrew (Amphenol)

Купить Andrew AVA5-50FX

Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Импеданс 50±1 Ом
Погонная емкость 73,2 пФ/м
Диаметр центрального проводника 9.45 мм
Материал проводника покрытый медью алюминиевый провод
Диаметр диэлектрика 24.13 мм
Материал диэлектрика FPE - физически вспененный полиэтилен
Внешний диаметр оболочки 27.99 мм
Материал оболочки PE - полиэтилен
Основной экран гофрированная медь 25.4 мм
Плотность основного экрана, % 100
Диапазон рабочих температур -55 ° C до +70 ° C
Максимальная рабочая частота, ГГц 5.0
Предельная подводимая мощность, кВт 91.0
Скорость, % 90
Номинальная погонная емкость 73,2 пФ/м
Номинальная погонная индуктивность 0.18 мкГн/м
Сопротивление центрального проводника по постоянно 2.888 Ом/км
Сопротивление оплетки по постоянному току 1.313 Ом/км
Сопротивление изоляции 100000 МОм*км
Испытательное напряжение изоляции DC 6000 В
Эффективность экранирования (максимальная) 120 дБ
Напряжение пробоя оболочки 8000 В
Минимальный радиус однократного изгиба 127.0 мм
Минимальный радиус многократного изгиба 254.0 мм
Количество минимальных изгибов не менее 15, типичное 30
Изгибающий момент 27,1 Нм
Вес 0.43 кг/м
Стойкость к сдавливанию 1.1 кг/мм
Усилие на разрыв 159 кг

Промышленное оборудование Коаксиальный кабель Andrew AVA5-50FX (Commscope) от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
