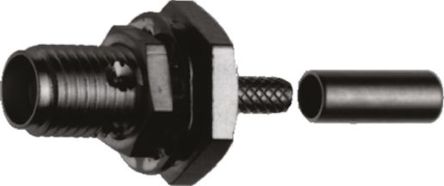

Telegärtner J01151A0011 — SMA прямая кабельная розетка 50 Ом, G7 (RG-316/U), Gold
Прямая кабельная SMA-розетка 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-15, рабочий диапазон до 0–18 ГГц. Кабельная группа G7 (RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B). Монтаж: обжим. Корпус латунь с золочением, изолятор PTFE. Применяется в СВЧ-трактах, тест-системах, антенных усилителях. RoHS-совместим.
О модели
J01151A0011 — SMA прямая кабельная розетка 50 Ом, G7 (RG-316/U), Gold производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–18 ГГц. Совместим с кабельной группой G7: RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B. Соответствует международному стандарту интерфейса IEC 61169-15 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — обжим, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–18 ГГц |
| Испытательное напряжение | 1 кВ / 50 Гц |
| Сопротивление изоляции | ≥ 5 ГΩ |
| Переходное сопротивление, центр | ≤ 3 мΩ |
| Переходное сопротивление, внешн. | ≤ 2 мΩ |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | SMA |
| Стандарт интерфейса | IEC 61169-15 |
| Способ монтажа центрального контакта | обжим |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | ≥ 500 |
| Совместимые кабели (группа G7) | |
|---|---|
| Список | RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Сравнение с похожими моделями
Артикул J01151A0011 принадлежит к серии J01151 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01151A0011 ◀ | SMA прямая кабельная розетка (bulkhead) 50 Ом J01151A0001 | SMA прямая кабельная розетка 50 Ом J01151A0021 | SMA прямая кабельная розетка 50 Ом J01151A0051 |
|---|---|---|---|---|
| Тип | — | — | — | — |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–18 ГГц | 0–18 ГГц | 0–18 ГГц | 0–18 ГГц |
| Конфигурация | — | — | — | — |
| Кабельная группа | G7 | G7 | G8 | G7 |
| Цена, ₽ | 1 136 | 1 816 | 1 118 | 442 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Области применения
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
