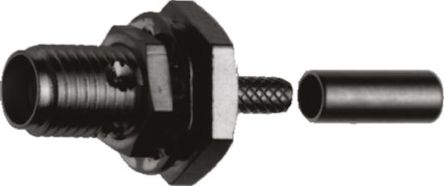

Разъем Telegartner J01151A1111 SMA-типа
Кабельный /панельный разъем SMA · 50 Ом гнездо | обжим.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA. В зависимости от модели разъёма, возможно применение на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов коаксиальных кабелей. Модели разъёмов SMA выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA возможны пайка, обжим и опрессовка. Область применения разъемов SMA включает наземную и космическую связь. Разъемы также активно применяются в тестовом оборудовании. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
Материалы:
- пружинящие контакты: бериллиевая бронза | CuBe2
- цельный контакт: латунь | CuZn39Pb3
- бжимная втулка: нержавеющая сталь 1.4305
- зубчатая стопорная шайба: медь | Cu
- изолятор: медный сплав | CuSn6PTFEMVQ
- уплотнение: силиконовый каучук
Покрытие:
- центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
- внешний проводник: золото | NiPAu (стандартное исполнение, последняя цифра в названии модели – 1)
- остальные металлические детали: золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2)
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE |
| IEC 60068 - 1 | 55/155/56 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 3 мОм |
| внешний проводник | ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. /50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. /50 Гц |
| Сопротивление | 50 Ом |
Рабочая частота:
| Тип кабеля | Рабочая частота |
|---|---|
| для гибких кабелей | < 12.4 ГГц |
| для полужестких кабелей в разъёмах прямой конструкции | < 18.0 ГГц |
| для полужестких кабелей в разъёмах угловой конструкции | < 12.4 ГГц |
Потери на отражение:
| Тип кабеля | Потери на отражение |
|---|---|
| для гибких кабелей в разъёмах прямой конструкции | ≥ 20.0 дБ /1 ГГц |
| для полужестких кабелей в разъёмах прямой конструкции | ≥ 28.5 дБ /1 ГГц |
| для полужестких кабелей в разъёмах угловой конструкции | ≥ 25.7 дБ /1 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| группа/стандарт | G30 (1.5/3.8) | G54 (1.5/3.8 Flex) |
| структура | a= 22.85 | обжим- N01003A0056 |
| вес | 5 г |
Промышленное оборудование Разъем Telegartner J01151A1111 SMA-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
