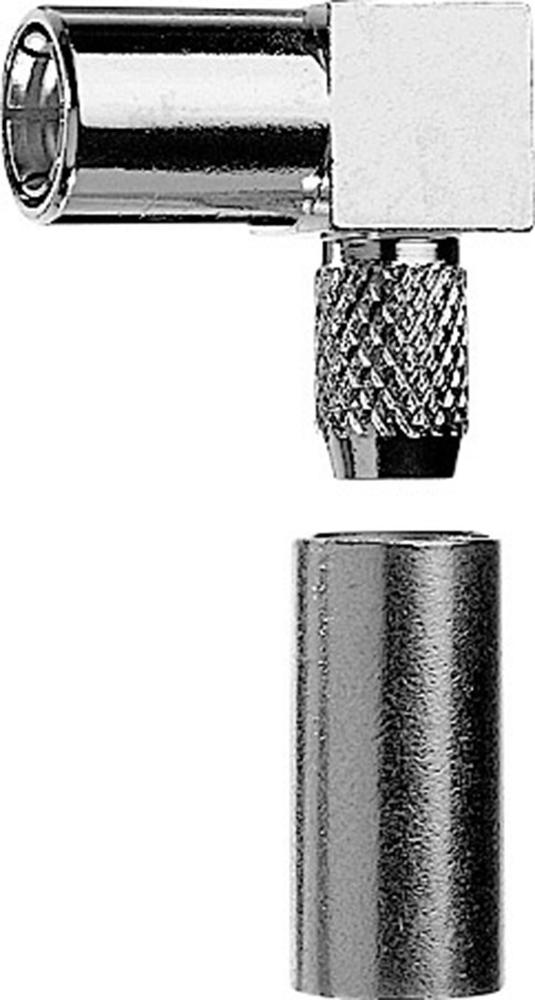

Разъем Telegartner J01161A0681 SMB-типа
Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
- SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частоте до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения / отключения | 14 Н | |
Материалы:
- пружинящие контакты: бериллиевая бронза | CuBe2
- цельный контакт: латунь | CuZn39Pb3
- детали корпуса: латунь | CuZn39Pb3
- обжимная втулка: медь | Cu
- зубчатая стопорная шайба: медный сплав | CuSn6
- изолятор: PTFE
Покрытие:
- центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
- внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение, последняя цифра в названии – 1)
- остальные металлические детали: золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2)
- SnPb8 (для печатных плат, последняя цифра в названии модели – 7)
- белая бронза | CuSnZn3 Telealloy (последняя цифра в названии – 8)
- никель | Cu2Ni5 (последняя цифра в названии модели – 9)
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE
IEC 60068 - 1 55/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 5 мОм, внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 4 ГГц |
| Потери на отражение | для гибких кабелей в разъёмах прямой конструкции ≥ 20.0 дБ / 1 ГГц, для гибких кабелей в разъёмах угловой конструкции ≥ 16.5 дБ / 3 ГГц |
| Потери на отражение для гибких кабелей в разъёмах угловой конструкции | ≥ 14.0 дБ / 1 ГГц, ≥ 12.4 дБ / 3 ГГц |
