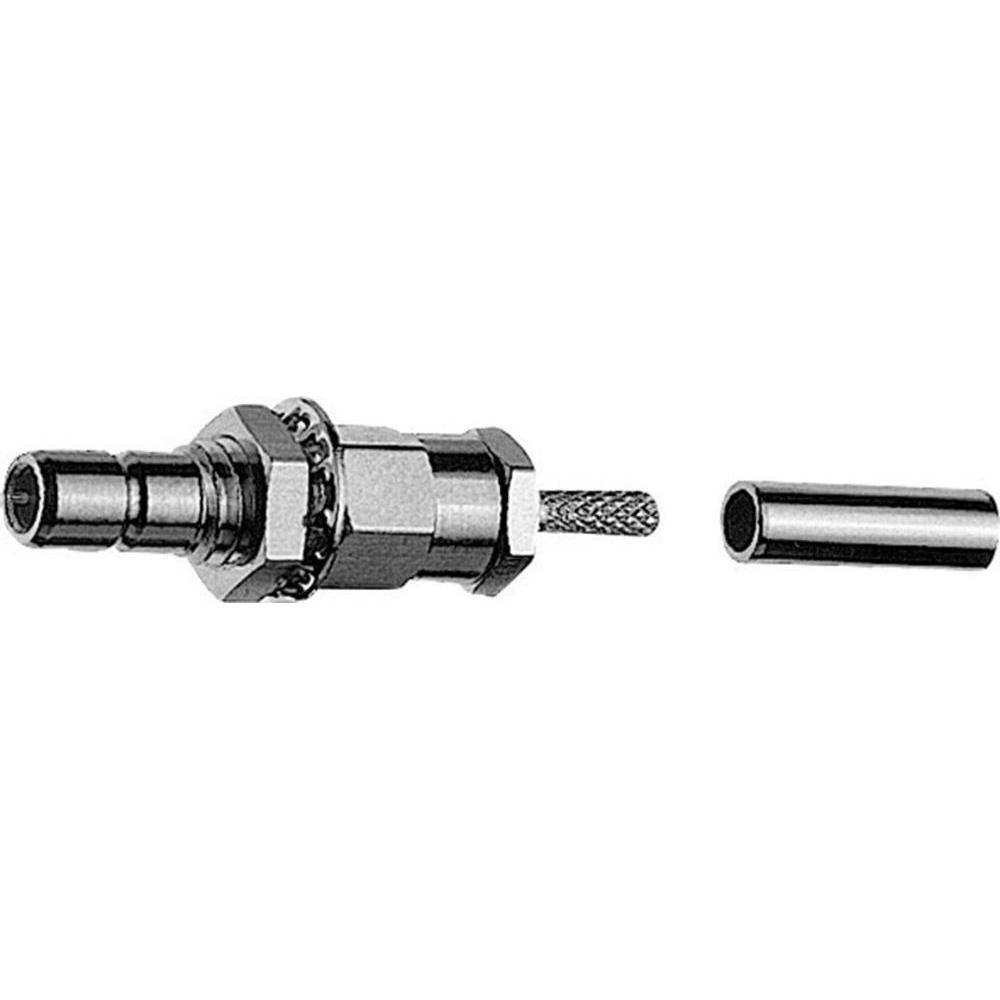

Разъем Telegartner J01160A0091 SMB-типа
Кабельный /панельный разъем SMB · 50 Ом штекер | обжим /ц. контакт- пайка.
Группы разъемов SMB /SMC /SMS выполнены с различными методами соединения:
● SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
● SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
● SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частотах до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики |
|
||||||
|
Коммутационная износостойкость: стандартное исполнение |
≥ 100 |
||||||
|
Усилие подключения /отключения |
14 Н |
||||||
|
Материалы: пружинящие контакты |
бериллиевая бронза | CuBe2 |
||||||
|
Покрытие: центральный контакт внешний проводник остальные металлические детали |
золото поверх никеля | Cu1Ni2Au1.27 золото | Cu1Ni2Au0.8 (стандартное исполнение, последняя цифра в названии – 1) золото | Cu2Ni5Au0.2 (стандартное исполнение, последняя цифра в названии – 1) |
||||||
Климатические характеристики |
|
||||||
|
Эксплуатация в соответствии: с изолятором PTFE |
IEC 60068 - 1 55/155/21 |
||||||
Электрические характеристики |
|
||||||
|
Сопротивление проводников: внутренний проводник |
≤ 5 мОм |
||||||
|
Сопротивление изолятора |
≥ 1 ГОм |
||||||
|
Напряжение пробоя |
750 В эфф. /50 Гц |
||||||
|
Сопротивление |
50 Ом |
||||||
|
Рабочая частота |
< 4 ГГц |
||||||
|
Потери на отражение: для гибких кабелей в разъёмах прямой конструкции для гибких кабелей в разъёмах угловой конструкции |
≥ 20.0 дБ /1 ГГц ≥ 14.0 дБ /1 ГГц |
| Технические характеристики | |
| группа/стандарт | G3 (RG-178B/U) |
| структура | обжим- N01003A0010 |
| вес | 1 г. |
