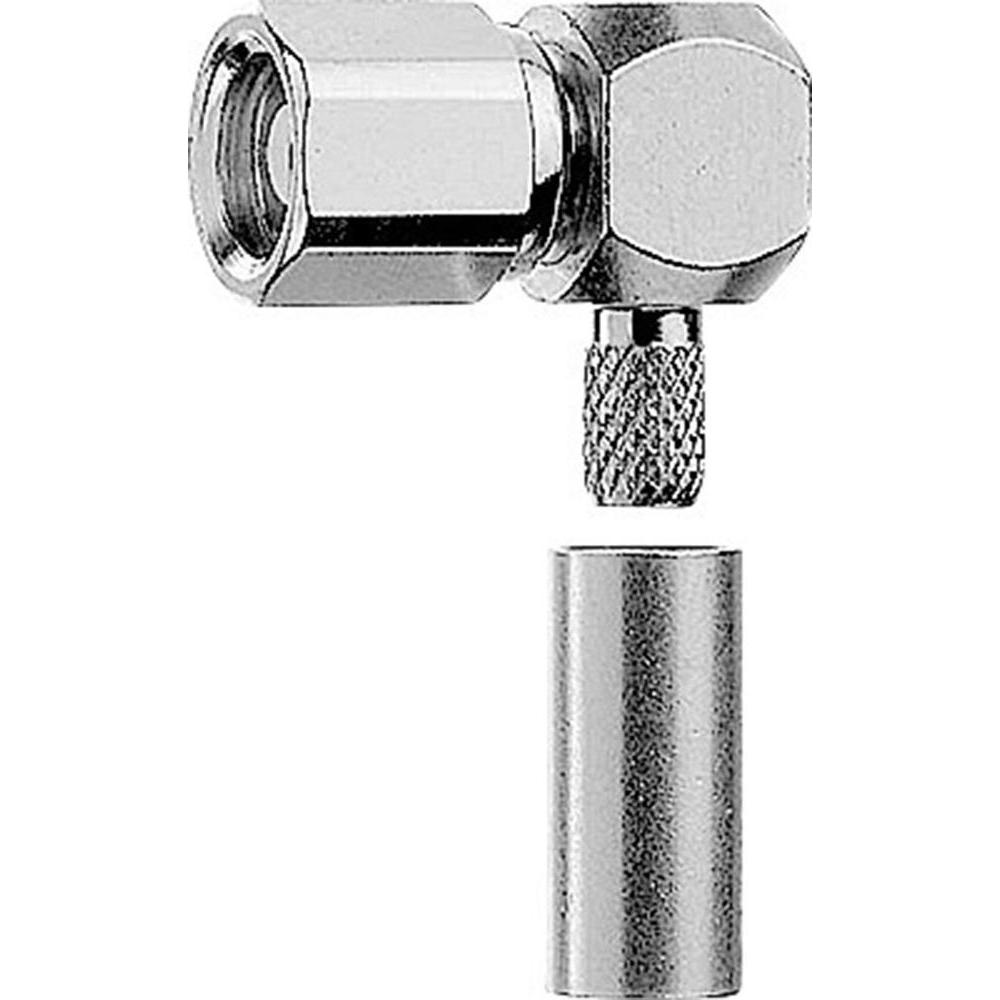

Разъем Telegartner J01171A0181 SMC-типа
Кабельный угловой разъем SMC · 50 Ом гнездо | обжим /ц. контакт- пайка.
Группы разъемов SMB /SMC /SMS выполнены с различными методами соединения:
- ● SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- ● SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- ● SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частотах до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики
| Параметр | Стандартное исполнение | MIL-исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Рекомендуемый момент затяжки | 25 - 35 Нсм | |
Материалы
- пружинящие контакты: бериллиевая бронза | CuBe2
- цельный контакт: латунь | CuZn39Pb3
- детали корпуса: латунь | CuZn39Pb3
- обжимная втулка: медь | Cu
- зубчатая стопорная шайба: медный сплав | CuSn6
- изолятор: PTFE
Покрытие
- центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
- внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение)
- остальные металлические детали: золото | Cu1Ni2Au1.27 (MIL- исполнение)
- SnPb8 (для печатных плат)
- белая бронза | CuSnZn3 Telealloy
- никель | Cu2Ni5
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1: 55/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 5 мОм; внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 10 ГГц |
| Потери на отражение | для гибких кабелей в разъёмах прямой конструкции: ≥ 20.0 дБ /1 ГГц; ≥ 16.5 дБ /3 ГГц |
| для гибких кабелей в разъёмах угловой конструкции: ≥ 14.0 дБ /1 ГГц; ≥ 12.4 дБ /3 ГГц |
Технические характеристики
- группа/стандарт: G7 (RG-316/U)
- структура: обжим- N01003A0009
- вес: 3 г
