Модульный онлайн ИБП SM180 (4х30) – это профессиональная система для обеспечения качественного электропитания и бесперебойной работы ответственного трехфазного оборудования, например:

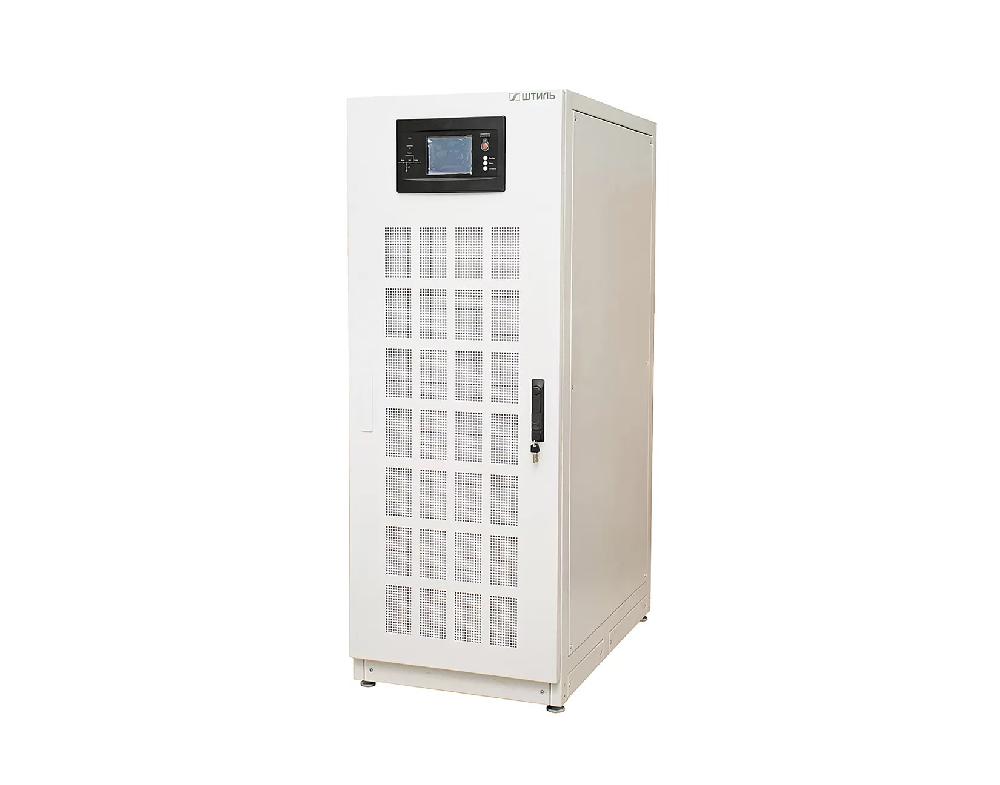

SM180 (4х30) представляет собой прочный металлический шкаф, в котором установлено четыре силовых модуля по 30 кВА / 27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр. Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 180 ВА / 162 кВт, а параллельное подключение до 3-х блоков ИБП SM180, полностью укомплектованных модулями, – до 540 кВА / 486 кВт. SM180 (4х30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
| Основные данные |
Значение |
| Топология |
on-line (с двойным преобразованием) |
| Полная мощность, кВА |
120 |
| Активная мощность, кВт |
108 |
| Предельный диапазон входного напряжения, В |
228-478 |
| Рабочий диапазон входного напряжения, В |
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
| Тип охлаждения |
принудительное (вентиляторное) |
| Номинальная входная частота, Гц |
50/60 |
| Совместимость с генератором |
да |
| Светодиодный дисплей |
индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
| ЖК-дисплей |
цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий |
| Наличие встроенных батарей |
нет |
| Форм-фактор |
шкафной (модульный) |
| Цвет корпуса |
серый |
| Страна производитель |
Россия |
| Гарантийный срок, мес |
24 |
| Срок службы, лет |
не менее 12 |
| Наработка на отказ, ч |
не менее 100000 |
| Габаритные размеры ВхШхГ (без упаковки), мм |
1700х600х1115 |
| Защита и эксплуатация |
Значение |
| Диапазон рабочей температуры, °С |
от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 °C превышения температуры свыше 20 °C) |
| Диапазон температуры хранения, °С |
от -40 до +70 |
| Импульсное перенапряжение по входу, кВ |
не более 2 длительностью не более 50 мс |
| Степень защиты от пыли и влаги |
IP20 |
| Время переключения в автономный режим из режима ECO, мс |
переключение с синхронизацией: 0 |
| Время переключения в автономный режим из режима on-line, мс |
0 |
| КПД в режиме работы от электросети, % |
99 |
| КПД в режиме on-line, % |
95 |
| КПД в автономном режиме, % |
95 |
| Плавный пуск |
да |
| Относительная влажность, % |
от 0 до 95 (без конденсата) |
| Холодный старт |
да |
| Интерфейс работы с ДГУ |
да |
| Аккумуляторные и зарядные данные |
Значение |
| Тип АБ |
герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В |
480 (±240), диапазон одного плеча: 198~288 |
| Емкость внешних АБ, Ач |
зависит от требуемого времени автономной работы |
| Количество внешних АБ 12В, шт. |
40 |
| Термокомпенсация заряда АБ |
настраивается в пределах от 0 до 5 мВ/°C/эл |
| Функционал управления АБ |
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Конечное напряжение разряда АБ, В/эл |
1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
| Номинальная мощность заряда встроенного ЗУ |
10% от мощности ИБП (диапазон выбора: 1-20%) |
| Напряжение выравнивания заряда АБ, В/эл |
2,4 (диапазон выбора: 2,3-2,45) |
| Напряжение буферного заряда АБ, В/эл |
2,25 (диапазон выбора: 2,2-2,35) |
| Срок службы АБ, лет |
до 12 лет (в зависимости от условий эксплуатации) |
| Поддержка подключения внешних АБ |
да |
