Волноводы Andrew (CommScope)
1192 артикула волноводной техники: жёсткие прямоугольные секции, гибкие волноводы, эллиптические волноводы для фидерных трасс и соединители с фланцами. Ниже — чем эллиптический волновод отличается от жёсткого, где применяется каждый тип и полный перечень позиций.
Содержание
Назначение и применение
Волновод — полая металлическая труба, по которой распространяется электромагнитная волна. Отсутствие центрального проводника и диэлектрика убирает основные механизмы потерь: затухание волноводной трассы на порядок ниже коаксиальной, а допустимая мощность — на порядок выше.
Andrew исторически известен эллиптическим гофрированным волноводом — конструкцией, которая объединяет достоинства волновода и кабеля. Гофрированная эллиптическая труба поставляется в бухтах, гнётся при монтаже и тянется цельным отрезком от аппаратной до антенны без единого фланцевого стыка на трассе. Для радиорелейных линий это ключевое преимущество: каждый стык — источник отражения и потенциальной негерметичности.
Жёсткие прямоугольные секции применяются там, где трасса короткая и геометрия фиксирована: внутри аппаратной, в мостах, на переходах. Гибкие волноводы компенсируют вибрацию, температурные деформации и неточности монтажа между блоками, но вносят больше потерь, поэтому их делают как можно короче.
Общее ограничение любого волновода — полоса. Каждое сечение работает между критической частотой основной моды и появлением следующей, поэтому система собирается строго под диапазон.
1192
артикула в программе
585
жёстких прямоугольных
471
гибких волноводов
81
эллиптических
Параметры выбора
Типоразмер и рабочий диапазон. Задаются сечением; вся полоса должна укладываться внутрь с запасом от границ.
Тип конструкции. Жёсткий, гибкий или эллиптический — определяется длиной трассы и требованиями к монтажу.
Тип фланца. Стандарты не взаимозаменяемы; несовпадение фланцев — частая причина срыва монтажа.
Затухание на рабочей частоте. Для длинных трасс определяющий параметр; эллиптический волновод выигрывает у коаксиала в разы.
Герметизация и давление. Волноводные тракты работают под избыточным давлением сухого воздуха; нужны дегидраторы и герметичные вводы.
Радиус изгиба. Для эллиптических волноводов нормируется отдельно в плоскости E и H.
Как читается артикул Andrew
Артикулы Andrew (ныне CommScope) построены вокруг обозначения кабеля, к которому относится изделие. Ключ к пониманию всей номенклатуры — серии фидерного кабеля HELIAX: FSJ (сверхгибкий), LDF (с вспененным диэлектриком), AVA и HJ (с гофрированным медным экраном), AL (алюминиевый внешний проводник). Цифра после букв означает типоразмер: 1 — 1/4″, 2 — 3/8″, 4 — 1/2″, 5 — 7/8″, 7 — 1-5/8″, 9 — 3″. Суффикс -50 указывает волновое сопротивление 50 Ом.
Разъёмы и сборки наследуют это обозначение: артикул начинается с типа кабеля, для которого изделие предназначено. L4 и F4 относятся к кабелю 1/2″, L5 и F5 — к 7/8″, L7 — к 1-5/8″. Буква A в конце (L4A, F4A) обозначает поколение конструкции.
В артикулах кабельных сборок закодирована пара разъёмов и длина: в обозначении вида F4A-DMDR-8M-P фрагмент DMDR описывает разъёмы на концах (DIN male — DIN right angle), 8M — длину в метрах, суффикс после дефиса — исполнение. Двухбуквенные коды разъёмов: NM — N male, NF — N female, DM — 7-16 DIN male, DF — 7-16 DIN female, DR — DIN угловой.
Гибридные оптоволоконные кабели и сборки обозначаются сериями HFT и FDH, где числа кодируют число волокон и сечение силовых жил.
Про избыточное давление. Волноводная трасса эксплуатируется заполненной сухим воздухом под небольшим избыточным давлением: это не даёт влаге проникнуть внутрь. Дегидратор — обязательная часть системы, а не опция; при его отказе конденсат внутри волновода за месяцы разрушает трассу.
Типы волноводов
В таблице — типы волноводной продукции в программе поставок с числом позиций и примерами артикулов.
| Категория | Характеристика | Примеры артикулов | Позиций |
|---|---|---|---|
| Прямоугольные волноводы | 110088, 110089, 112587, 112626 | 585 | |
| Гибкие волноводы | F028BBA1, F028BBA2, F028BBA3, F028BBS1 | 471 | |
| Эллиптические волноводы | 222040-1, 222040-10, 222040-2, 222040-3 | 81 | |
| Соединители волновода (коннекторы) | 1127SC, 1127SCM, 1127SEM, 1132DZ | 55 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
Прямоугольные волноводы · 585 поз.
110088, 110089, 112587, 112626, 223306-100, 223306-120, 223306-140, 223306-180, 223306-40, 223306-48, 223306-70, 223306-84, 243498-84, 55000-62, 55000A-112, 55000A-137, 55000A-187, 55000A-42, 55000A-75, 55000A-90, 55001-112, 55001-137, 55001-159, 55001-187, 55001-229, 55001-284, 55001-340, 55001-90, C028BSAG, C028KSAG, C028MKSG, C028MSAG, C034MKSG, C042ASSG, C042BSSG, C042HSSG, C042KSSG, C042MKSG, C042MSSG, C051HSSG, C051MSSG, C062ANSG, C062ASSG, C062BNSG, C062BSSG, C062HNSG, C062HSSG, C062KNSG, C062KSSG, C062MSSG, C075ANSG, C075BNSG, C075BSSG, C075HNSG, C075HSSG, C075KNSG, C075KSSG, C075LNSG, C075LSSG, C075MNSG, C075MSSG, C075TNSG, C090BNAG, C090BNBG, C090BNSG, C090BSSG, C090CNAG, C090CNBG, C090CNSG, C090CSBG, C090CSSG, C090DNSG, C090DSBG, C090DSSG, C090ENBG, C090ENSG, C090HNBG, C090HNSG, C090KNSG, C090KSSG, C090LSSG, C090MNSG, C090MSSG, C112ANSG, C112ASSG, C112BNCG, C112BNSG, C112BSSG, C112CNAG, C112CNBG, C112CNCG, C112CNLG, C112CNSG, C112CSAG, C112CSCG, C112CSSG, C112DNAG, C112DNBG, C112DNCG, C112DNSG, C112DSSG, C112ENSG, C112FNCG, C112HNAG, C112HNBG, C112HNCG, C112HNSG, C112HSAG, C112HSCG, C112HSSG, C112KNAG, C112KNBG, C112KNCG, C112KNSG, C112KSCG, C112KSSG, C112LNAG, C112LNCG, C112LNSG, C112LSCG, C112LSSG, C112MNAG, C112MNBG, C112MNCG, C112MNSG, C112MSAG, C112MSCG, C112MSSG, C112TNSG, C112TSSG, C137ANBG, C137ANSG, C137BNBG, C137BNDG, C137BNSG, C137CNAG, C137CNBG, C137CNCG, C137CNDG, C137CNEG, C137CNGG, C137CNSG, C137DNAG, C137DNBG, C137DNDG, C137DNEG, C137DNGG, C137DNSG, C137ENAG, C137ENBG, C137ENDG, C137ENSG, C137FNAG, C137FNBG, C137FNDG, C137FNSG, C137GNDG, C137GNSG, C137HNAG, C137HNBG, C137HNCG, C137HNDG, C137HNSG, C137LNAG, C137LNSG, C159CNAG, C159CNSG, C159ENSG, C187ANSG, C187CNAG, C187CNSG, C187HNAG, C187HNSG, C187LNAG, C229CNAG, C229CNSG, C229DNSG, C229HNSG, C229TNSG, D042ABSN, D042BBSG, D042BBSN, D042MKSG, D062AASG, D075AASG, D075ABSG, D075ABSN, D075BKSG, D075HHSG, D075HHSN, D075KKSG, D075KKSN, D075KMSG, D075LLSG, D075MHSG, D075MKSG, D075MMSN, D090AASG, D090ABSG, D090ABSN, D090CBBN, D090CCAG, D090CCAN, D090CCBG, D090CCBN, D090CCSG, D090CCSN, D090CDBN, D090DCBN, D090DDSN, D090EEAN, D090EEBN, D090HHBG, D090HHBN, D090HHSN, D090HLSG, D090KKSG, D090KLBN, D090MKSG, D112BKSG, D112CCAN, D112CCBG, D112CCBN, D112CCCG, D112CCCN, D112CCSG, D112CCSN, D112DDCN, D112DDSN, D112HHAN, D112HHBN, D112HHCG, D112HHSG, D112KKSG, D112KMCN, D112LLCN, D112MMSG, D137AASG, D137ABBG, D137ABSN, D137AFSN, D137CCAG, D137CCAN, D137CCBG, D137CCBN, D137CCDG, D137CCSG, D137CCSN, D137CDAG, D137CDBN, D137CDSG, D137CDSN, D137CEAG, D137DDAN, D137DDBN, D137DDSN, D137EEBG, D137EEBN, D137FBSN, D137FFSN, D137FGSN, D137HHBG, D137HHBN, D137HHCN, D137HHFN, D137HHGN, D137HHSG, D137HHSN, D137HLAG, D137HLBG, D137LHSG, D137LLSG, D137THSG, D159CCAG, D159CCAN, D159CCSG, D159CDAN, D187AASN, D187ACSN, D187CCSG, D187ECSG, D187HHAN, D187HHSN, D187LHAG, D187LLSG, D187PPAN, D187THSG, D229CCSN, D229HHAG, D229HHSG, E028MB051B051SN, E028MM051M051SN, E042MK058K058SG, E042MK058M058SG, E042MK058M058SN, E042MM058M058SG, E051MM066M066SG, E062MK066M066SG, E062MK066M066SN, E062ML066M066SG, E075MH091H091SG, E075MH091H091SN, E075MH091L091SG, E075MH091L091SN, E075MK091K091SG, E075MK091K091SN, E075MK091M091SG, E075ML091L091SG, E075MM091M091SG, E090MB091B091SG, E090MB091B091SN, E090MC091C091SN, E090MH091H091BG, E090MH091H091SN, E090MH091L091SG, E090MK091L091BN, E112MB102B102CN, E112MB102H102SN, E112MC102C102BG, E112MC102C102SG, E112MC102D102SG, E112ME102E102SG, E112MH102H102AG, E112MH102H102BN, E112MH102H102CG, E112MH102H102SG, E112MH102L102SG, E112MH102L102SN, E112MK102K102BG, E112MK102M102SG, E112ML102L102SG, E112MM102M102SG, E137MA102B102CG, E137MA102C102SG, E137MC102C102AG, E137MC102C102AN, E137MC102C102BN, E137MC102C102CG, E137MC102C102DG, E137MC102C102SG, E137MC102C102SN, E137MC102D102AG, E137MC102D102SG, E137ME102E102SG, E137ME102T102SN, E137MH102H102AG, E137MH102H102BG, E137MH102H102BN, E137MH102H102CG, E137MH102H102DG, E137MH102H102EG, E137MH102H102GG, E137MH102H102SG, E137MH102H102SN, E137MH102L102AG, E137MH102L102SG, E137MH102L102SN, E137ML102L102SG, E137ML102T102SG, E159MC178C178AG, E159MC178D178AN, E187MC178C178AG, E187MH178H178AG, E187MH178H178SN, E187MH178L178AG, E229MC198C198AN, E229MH198H198SG, H028MM051M051SN, H042MK058M058SG, H042MK058M058SN, H062MK066M066SG, H062MK066M066SN, H062MM066M066SG, H075MH091H091SG, H075MH091H091SN, H075MH091L091SN, H075MK091K091SG, H075MK091K091SN, H075MK091M091SG, H075MM091M091SG, H090MA091A091SG, H090MC091C091SN, H090MH091H091BG, H090MH091H091BN, H090MH091H091SN, H090MH091L091SG, H090MK091L091BN, H090MM091M091BG, H112MB102B102CN, H112MC102C102BG, H112MC102C102SG, H112MC102D102SG, H112ME102E102SG, H112MH102H102AG, H112MH102H102BG, H112MH102H102BN, H112MH102H102CG, H112MH102H102SG, H112MH102L102SG, H112ML102L102SG, H112MM102M102CG, H137MC102C102AG, H137MC102C102CG, H137MC102C102DG, H137MC102C102SG, H137MC102C102SN, H137MC102D102AG, H137MC102D102SG, H137MC102D102SN, H137MC102E102SN, H137MC178C178AG, H137ME102E102SG, H137ME102T102SG, H137ME102T102SN, H137MH102H102AN, H137MH102H102BG, H137MH102H102BN, H137MH102H102CG, H137MH102H102DG, H137MH102H102EG, H137MH102H102GG, H137MH102H102SG, H137MH102H102SN, H137MH102L102AG, H137MH102L102BG, H137MH102L102SG, H137ML102L102SG, H137ML102T102SG, H159MC178C178SG, H159MC178D178AN, H187MC178C178AG, H187MH178H178AG, H187MH178H178SN, H187MH178L178AG, H229MH198H198AG, H229MH198H198AN, H229MH198H198SG, R028MM0051MSG, R042MA0102KSG, R042MK0052MSG, R042MK0102KSN, R042MK0102MSG, R051MK0052MSG, R062MA0102KSG, R062MB0102HSG, R062MH0051KSG, R062MH0102KSG, R075MH0051KSG, R075MH0051MSG, R075MH0102HSN, R075MH0102KSG, R075MH0102MSG, R075MK0051KSG, R075MK0051MSG, R075MK0102LSG, R075MK0120MSN, R075MM0051MSG, R090MA0102LBG, R090MC0051HBG, R090MC0102KBG, R090MC0102LBG, R090MH0102KSG, R090MK0051LSG, R090ML0051LSG, R112MA0051ASG, R112MA0102CAN, R112MA0102CSG, R112MC0102DSG, R112MC0102EAG, R112MC0102ESN, R112MC0102HCG, R112MC0102KAG, R112MC0102KBN, R112MC0102KCG, R112MC0102KCN, R112MC0102KSG, R112MC0102MCG, R112MC0102MSG, R112MD0102MSG, R112ME0102TSG, R112MH0051HSG, R112MH0051KSG, R112MH0102KCG, R112MH0102KSG, R112MH0102MCG, R112MH0102MSG, R112MH0102TSG, R112MK0051LSG, R112MK0102LSG, R137MC0051CSG, R137MC0051CSN, R137MC0102CCN, R137MC0102CSG, R137MC0102DSG, R137MC0102FSG, R137MC0102PSG, R137MC0102TSN, R137MC3048CSG, R137ME0102TSN, R137MH0102HSG, R137MH0102LSG, R137MH0102LSN, R137MH0102TSG, R137MH0102TSN, R137ML0051LSG, R137ML0051TSG, R159MH0102HSG, R187MA0102HSG, T034KKG, T034KKN, T034MKG, T042HHG, T042KHG, T042KHN, T042KLN, T042KMG, T042MHN, T042MLG, T042MMG, T051HAN, T051HKG, T051HMN, T051KMN, T051MKN, T062ABG, T062AHG, T062AMG, T062BKN, T062KHG, T062KKG, T062KKN, T062KMG, T062KMN, T062MHG, T062MKG, T062MLN, T062MMN, T075ACG, T075ACN, T075BBG, T075BCG, T075HCG, T075HHG, T075KCG, T075KDG, T075TCG, T090BBN, T090BKG, T090BMG, T112BEN, T112CBG, T112CCG, T112CCN, T112CDG, T112CDN, T112CHG, T112CLG, T112CTN, T112DCG, T112DDG, T112HCG, T112HHG, T112HHN, T112HJN, T112HLG, T112KHG, T112KLG, T112KPN, T112LHG, T112LLG, T112MCG, T112TTG, T137CCG, T137CCN, T137CEN, T137CHG, T137DDG, T137DDN, T137EEN, T137HHG, T159CAN, T159CBG, T159CBN, T187AHN, T187THG
Гибкие волноводы · 471 поз.
F028BBA1, F028BBA2, F028BBA3, F028BBS1, F028BBS2, F028BBS3, F028BKA2, F028BKA3, F028BKS2, F028KKA1, F028KKA2, F028KKA3, F028KKA5, F028KKS2, F028KKS3, F028KKS4, F028KMA1, F028KMA2, F028KMA3, F028KMA4, F028KMA5, F028KMS1, F028KMS2, F028KMS3, F028KMS4, F028KMS5, F028MMA2, F028MMA3, F028MMA5, F028MMS1, F028MMS2, F028MMS3, F028MMS4, F028MMS5, F034KKS1, F034KKS2, F034KKS3, F034KKS4, F034KKS5, F034KMS1, F034KMS2, F034KMS3, F034KMS4, F034MMS1, F034MMS2, F034MMS4, F042BBS1, F042BBS2, F042BBS3, F042BBS5, F042BKS2, F042BKS3, F042BMS5, F042KKS1, F042KKS2, F042KKS3, F042KKS4, F042KKS5, F042KMS1, F042KMS2, F042KMS3, F042KMS4, F042KMS5, F042MMS1, F042MMS2, F042MMS3, F042MMS4, F042MMS5, F062BBS1, F062BBS2, F062BBS3, F062BBS5, F062BHS3, F062BKS1, F062BKS2, F062BKS3, F062BLS2, F062BMS2, F062BMS3, F062BMS4, F062BMS5, F062HHS1, F062HHS2, F062HHS3, F062HHS4, F062HHS5, F062HKS2, F062HKS3, F062HKS5, F062HLS1, F062HLS3, F062HLS5, F062HMS2, F062HMS3, F062HMS4, F062HMS5, F062KKS1, F062KKS2, F062KKS3, F062KKS4, F062KKS5, F062KLS2, F062KLS3, F062KLS4, F062KMS1, F062KMS2, F062KMS3, F062KMS4, F062KMS5, F062LLS2, F062LLS3, F062MMS1, F062MMS2, F062MMS3, F062MMS4, F062MMS5, F075BBS1, F075BBS2, F075BBS3, F075BBS5, F075BKS1, F075BKS2, F075BKS3, F075BKS4, F075BLS2, F075HHS1, F075HHS2, F075HHS3, F075HHS4, F075HHS5, F075HKS1, F075HKS2, F075HKS3, F075HKS4, F075HKS5, F075HLS2, F075HLS3, F075HLS4, F075HLS5, F075HMS2, F075HMS3, F075HMS4, F075HMS5, F075KHS2, F075KHS3, F075KKS1, F075KKS2, F075KKS3, F075KKS4, F075KKS5, F075KLS2, F075KLS3, F075KLS4, F075KLS5, F075KMS1, F075KMS2, F075KMS3, F075KMS4, F075KMS5, F075LHS3, F075LLS1, F075LLS2, F075LLS4, F075LMS3, F075LMS4, F075MMS1, F075MMS2, F075MMS3, F075MMS4, F075MMS5, F090BBS1, F090BBS2, F090BBS3, F090BBS5, F090BCB2, F090BCB3, F090BCS1, F090BCS2, F090BCS3, F090BEB1, F090CCB1, F090CCB2, F090CCB3, F090CCB4, F090CCB5, F090CCS1, F090CCS2, F090CCS3, F090CCS4, F090CCS5, F090CEB2, F090CES2, F090CHB3, F090CHS3, F090CKB3, F090CKB5, F090CKS3, F090CLS3, F090CMS3, F090EEB1, F090EEB2, F090EES2, F090EES3, F090HHB1, F090HHB2, F090HHB3, F090HHB4, F090HHB5, F090HHS1, F090HHS2, F090HHS3, F090HHS4, F090HHS5, F090HKB2, F090HKS2, F090HKS3, F090HLB4, F090HLS1, F090HLS2, F090HLS4, F090KKB2, F090KKB4, F090KKS2, F090KKS4, F090KKS5, F090KLS1, F090KLS4, F090KMB2, F090KMB3, F090KMB4, F090KMS1, F090KMS2, F090KMS3, F090KMS4, F090LLB1, F090LLB2, F090LLS4, F090LMS3, F090MMB4, F090MMS1, F112BBC1, F112BBC2, F112BBC3, F112BBC5, F112BBS2, F112BBS3, F112BBS5, F112BCC3, F112BCC5, F112BCS2, F112BCS3, F112BCS4, F112BKC2, F112BKC3, F112BKS1, F112BKS2, F112BKS3, F112CCC1, F112CCC2, F112CCC3, F112CCC5, F112CCS1, F112CCS2, F112CCS3, F112CCS4, F112CCS5, F112CEC2, F112CEC3, F112CES2, F112CES3, F112CES5, F112CHC3, F112CHS2, F112CHS3, F112CHS5, F112CKC3, F112CKC4, F112CKS2, F112CKS3, F112CKS4, F112CKS5, F112CLS3, F112CLS5, F112CMC5, F112CMS1, F112CMS2, F112CMS3, F112CMS5, F112EES2, F112EES5, F112EHS1, F112HHC1, F112HHC2, F112HHC3, F112HHC4, F112HHC5, F112HHS1, F112HHS2, F112HHS3, F112HHS4, F112HHS5, F112HKC2, F112HKC3, F112HKC4, F112HKC5, F112HKS1, F112HKS2, F112HKS3, F112HKS4, F112HKS5, F112HLC2, F112HLC3, F112HLC4, F112HLC5, F112HLS2, F112HLS3, F112HLS4, F112HLS5, F112HMS2, F112HMS3, F112HMS4, F112HMS5, F112KHC4, F112KKC2, F112KKC3, F112KKC4, F112KKC5, F112KKS1, F112KKS2, F112KKS3, F112KKS4, F112KKS5, F112KLC2, F112KLC4, F112KLC5, F112KLS2, F112KLS3, F112KLS4, F112KLS5, F112KMC2, F112KMC3, F112KMC4, F112KMC5, F112KMS1, F112KMS2, F112KMS3, F112KMS4, F112KMS5, F112LLC2, F112LLC4, F112LLS2, F112LLS3, F112LLS4, F112LMS4, F112LMS5, F112MMC2, F112MMC3, F112MMS2, F112MMS3, F112MMS4, F112MMS5, F137CCB1, F137CCB2, F137CCB3, F137CCB4, F137CCB5, F137CCC1, F137CCC2, F137CCC3, F137CCC5, F137CCD1, F137CCD2, F137CCD3, F137CCD5, F137CCS1, F137CCS2, F137CCS3, F137CCS4, F137CCS5, F137CEB2, F137CEB3, F137CEB5, F137CEC2, F137CED2, F137CES1, F137CES2, F137CES3, F137CES5, F137CHB3, F137CHB4, F137CHB5, F137CHD1, F137CHD3, F137CHS2, F137CHS3, F137CLB2, F137CLB4, F137CLB5, F137CLS2, F137CLS3, F137CLS4, F137EEB2, F137EEB3, F137EEB5, F137EES1, F137EES2, F137EES3, F137EES5, F137HHB1, F137HHB2, F137HHB3, F137HHB4, F137HHB5, F137HHC2, F137HHC3, F137HHD2, F137HHD3, F137HHD4, F137HHS1, F137HHS2, F137HHS3, F137HHS4, F137HHS5, F137HLB4, F137HLC2, F137HLS1, F137HLS2, F137HLS3, F137HLS4, F137HLS5, F137LLD2, F137LLS1, F137LLS5, F187CCA1, F187CCA2, F187CCA3, F187CCS1, F187CCS2, F187CCS3, F187CCS5, F187HHA1, F187HHA2, F187HHA3, F187HHA4, F187HHS2, F187HHS3, F187HHS4, F187HLA1, F187HLA2, F187HLA3, F187LLS3, F229CCA1, F229CCA2, F229CCA3, F229CCA4, F229CCA5, F229CCS1, F229CCS2, F229CCS3, F229CCS4, F229CCS5, F229HHA2, F229HHA3, F229HHA4, F229HHS1, F229HHS2, F229HHS3, F229HHS4, F229LLA4, F229LLS1
Эллиптические волноводы · 81 поз.
222040-1, 222040-10, 222040-2, 222040-3, 222040-4, 222040-5, 222040-6, 222040-7, 222040-8, 222040-9, 35409-14, 35409-15, 35409-16, 35409-17, 35409-18, 35409-19, 35409-20, 35409-21, 35409-22, 35409-24, EW127A, EW132-137, EW132-140, EW132-144, EW17, EW180, EW180-173, EW20-21W, EW20-25, EW220, EW240, EW28, EW28-27, EW34, EW37, EW43, EW52, EW52-WH, EW63, EW64, EW77, EW85, EW90, EWP127A, EWP127A-117, EWP127A-117W, EWP127A-122, EWP127A-127, EWP132-137, EWP132-140, EWP132-144, EWP17-17, EWP17-19, EWP180-180, EWP37-34, EWP37-35, EWP37-36, EWP37S, EWP43, EWP52-50, EWP52-56, EWP52-56W, EWP52-58, EWP52-59, EWP52S, EWP63-57W, EWP63-59, EWP63-59W, EWP63-65, EWP63-65N, EWP63S, EWP64-65, EWP64-71, EWP77-71, EWP77-71W, EWP77-77, EWP90-100, EWP90-105, EWP90-105W, EWP90-107, EWP90S

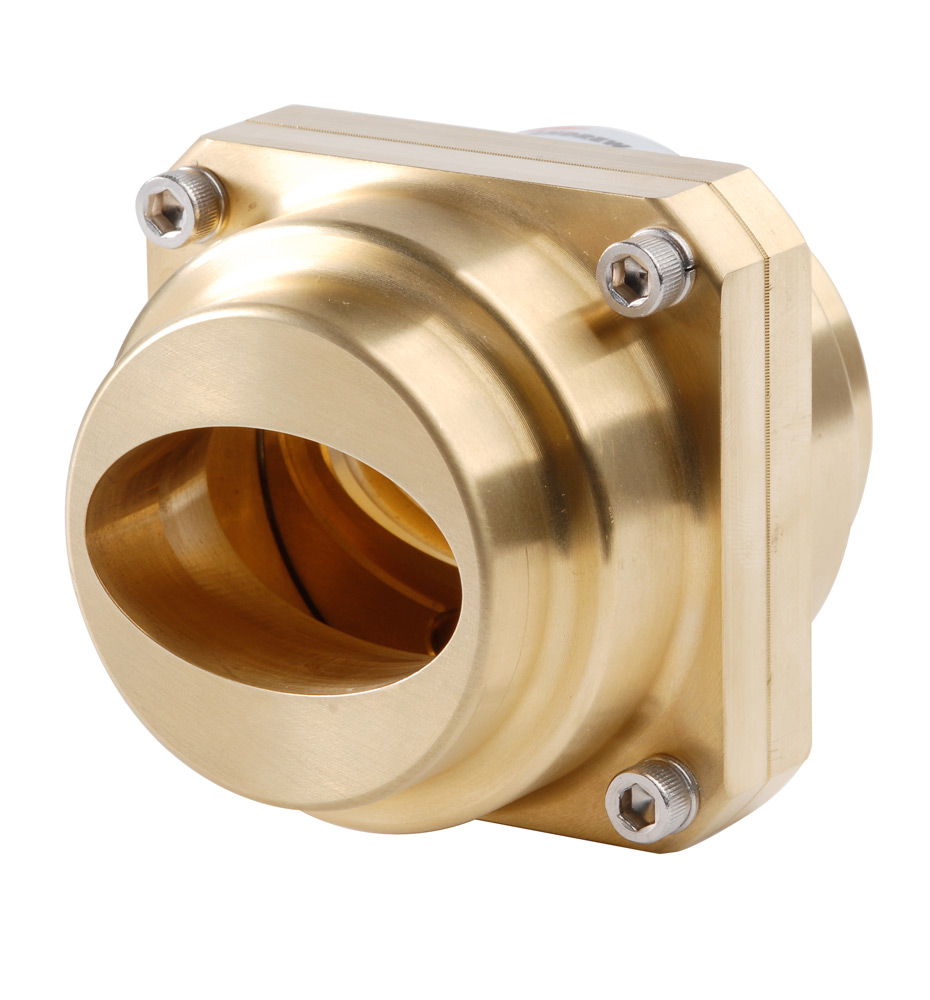

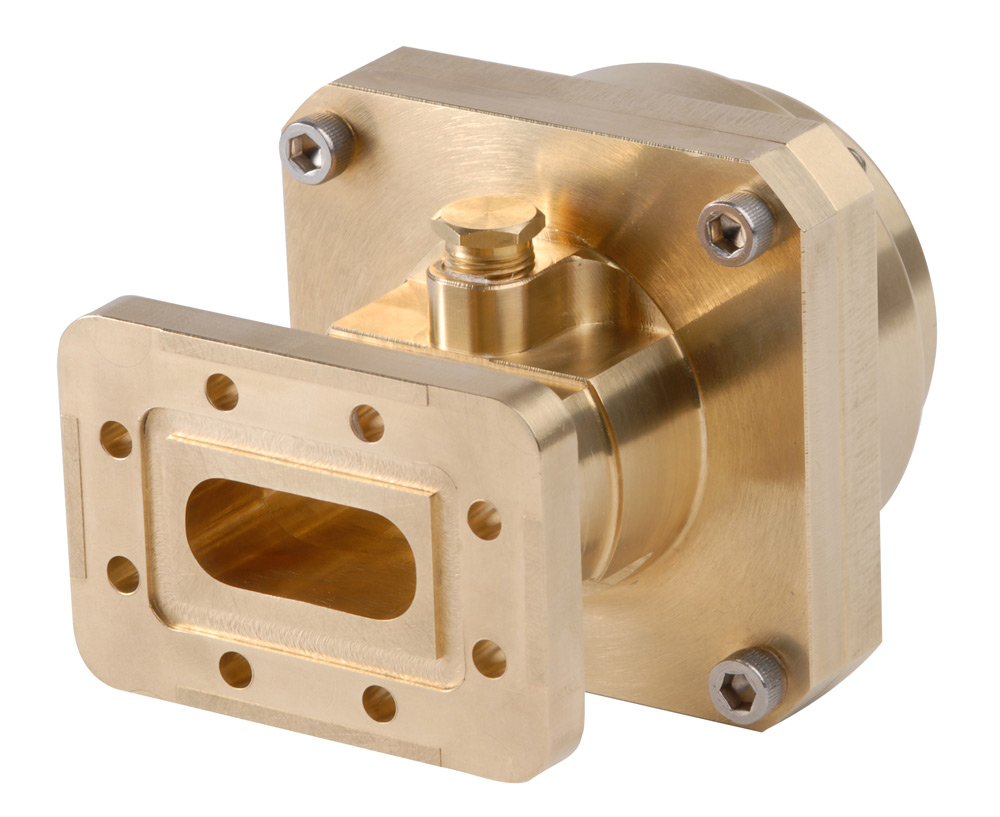

Соединители волновода (коннекторы) · 55 поз.
1127SC, 1127SCM, 1127SEM, 1132DZ, 1132SC, 1132SCM, 1132SEM, 117ET, 1180DZ, 1180SC, 1180SCM, 120E, 120Z, 1220ASC, 1220ASCM, 1220DZ, 1240DZ, 1240SCM, 128AE, 137DZ, 137SE, 137SEM, 143DZ, 143SC, 143SE, 143SEM, 152DZ, 152SE, 163DZ, 163SC, 163SE, 163SEM, 164DZ, 164SE, 164SEM, 177DZ, 177SC, 177SCM, 177SE, 185AZ, 185BC, 190DZ, 190SCM, 190SE, 190SEM, 2132DEMT, 2132SC, 2132SCM, 2132SEM, 2180SEM, 252SE, 252SEM, 264SE, 277SEM, 290SC
Условия поставки
Позиции поставляются под заказ через официальные каналы CommScope (Andrew). По каждому артикулу подтверждаем наличие, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул или требуемые параметры. Если точный артикул неизвестен — опишите задачу, подберём позицию из линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Типоразмер выбран под всю рабочую полосу, а не под центральную частоту.
Тип конструкции соответствует длине и геометрии трассы.
Тип фланца согласован со смежным оборудованием.
Затухание посчитано на полную длину трассы.
Предусмотрены дегидратор и герметичные вводы для трасс под давлением.
Радиус изгиба соблюдается на всех поворотах трассы.
Частые вопросы
Чем эллиптический волновод лучше жёсткого?
Он поставляется в бухтах и тянется цельным отрезком, без фланцевых стыков на трассе. Каждый стык — источник отражения и возможной негерметичности, поэтому на длинных фидерных трассах эллиптический волновод даёт и лучшие характеристики, и более простой монтаж.
Зачем волноводной трассе дегидратор?
Чтобы поддерживать внутри избыточное давление сухого воздуха. Без него внутрь попадает влага, конденсат оседает на стенках и постепенно разрушает трассу, а характеристики линии уходят задолго до видимого повреждения.
Что означают буквы в обозначении кабеля Andrew?
Тип конструкции: FSJ — сверхгибкий кабель, LDF — с вспененным диэлектриком, AVA и HJ — с гофрированным медным внешним проводником, AL — с алюминиевым. Цифра после букв задаёт типоразмер: 4 — это 1/2 дюйма, 5 — 7/8, 7 — 1-5/8 дюйма.
Andrew и CommScope — это одно и то же?
Да. Andrew Corporation вошла в состав CommScope, и продукция выпускается под объединённым брендом. В обозначениях сохранились исторические серии Andrew, поэтому в каталоге они указаны с пометкой (CommScope).
Можно ли заказать артикул, которого нет в перечне?
Да. В программе поставок собраны позиции, наиболее востребованные на российском рынке; каталог производителя шире. Пришлите артикул — проверим доступность и назовём условия.
Какой срок поставки?
Позиции привозятся под заказ; ориентировочный срок сообщаем при подтверждении наличия у производителя. Для расчёта отправьте артикул и количество на sales@bbrc.ru или позвоните +7 (495) 109-02-08.
