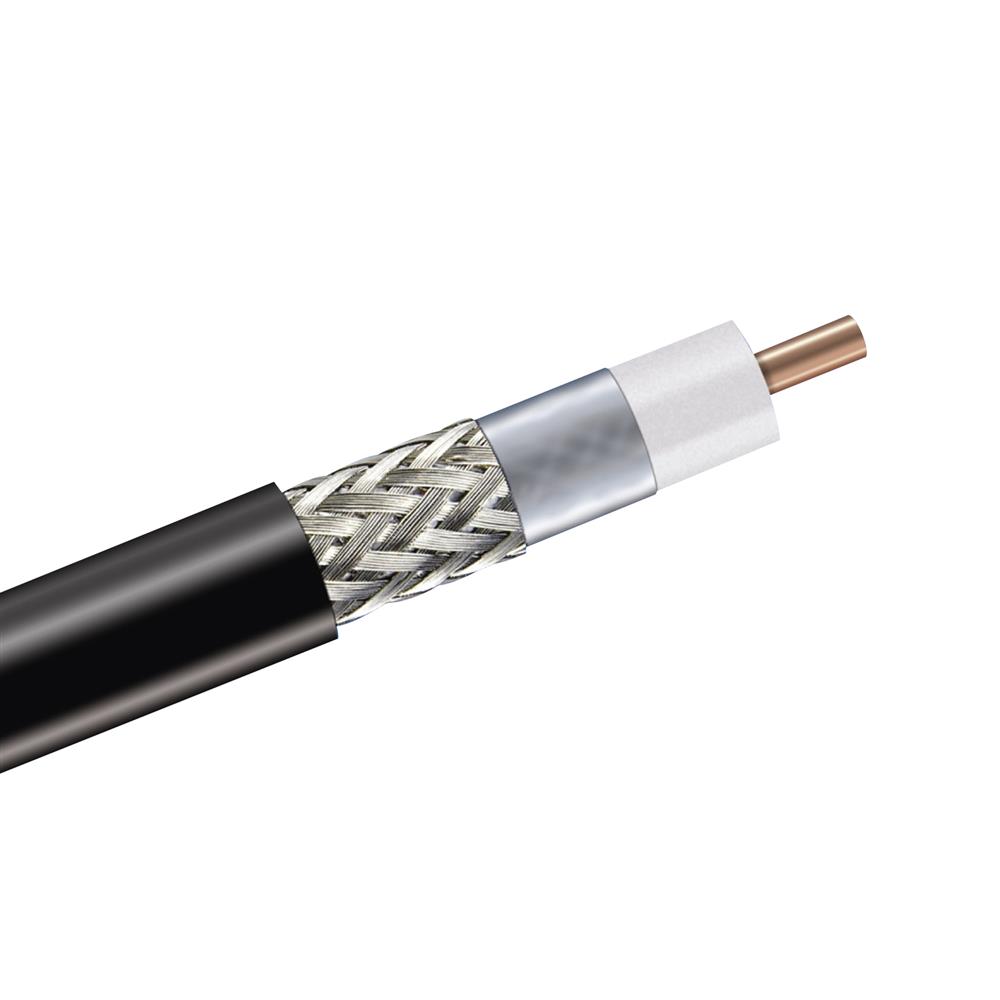

Коаксиальный кабель Andrew CNT-400 (Commscope)

Name: Коаксиальный кабель Andrew CNT-400 (Commscope)
Price: 0.98000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 32829

Узнать о доставке

Спецификация Коаксиальный кабель Andrew CNT-400 (Commscope)

Производитель:
Andrew

Все товары бренда

Только оригинальные
товары бренда

Andrew (Commscope) каталог продукции

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/koaksialnyy_kabel_andrew_cnt_400_commscope/

Распечатать страницу

Цена по запросу

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

ANDREW · Серия CNT-400

Коаксиальный кабель Andrew CNT-400 (Amphenol)

Коаксиальный кабель Andrew (Amphenol) HELIAX® с гофрированным внешним проводником и низкими потерями. Применяется в антенно-фидерных трактах сотовой связи, вещания и широкополосной связи.

Andrew · Amphenol HELIAX® Коаксиальный кабель

0.400"

Размер кабеля

−40°C…+85°C

Рабочая температура

50 Ом

Импеданс

16.2 GHz

Макс. частота

5.6 dB/100ft

Затухание @ 1.8 ГГц

1 in

Мин. радиус изгиба

О модели

Артикул CNT-400 — коаксиальный кабель Andrew HELIAX®. Конструкция с гофрированным медным внешним проводником и медным внутренним обеспечивает минимальные потери при долгой эксплуатации в наружных условиях.

HELIAX® — промышленный стандарт коаксиала для антенно-фидерных трактов. Прокладка прямым закапыванием, подвес, монтаж в кабельном лотке.

Ключевые преимущества

Калибр 0.400" HELIAX® Промышленный стандарт коаксиала для антенно-фидерных трактов.

Рабочая полоса до 16.2 GHz Покрывает диапазоны от КВ до СВЧ — универсальность применения.

Температурный диапазон −40°C…+85°C Эксплуатация в северных и тропических условиях.

Tinned copper (braid) наружный проводник Гофрированная медь — устойчивость к изгибам и долговечность.

Технические характеристики

Классификация и применение
Артикул	CNT-400
Тип изделия	Braided coaxial cable
Бренд / серия	CNT®
Серия кабеля	CNT-400
Семейство кабеля	CNT-400
Номинальный размер	0.400 in
Цвет оболочки	Black
Материал оболочки	Non-halogenated PE
Материал диэлектрика	Foam PE
Материал наружного проводника	Tinned copper (braid)
Материал внутреннего проводника	Copper-clad aluminum wire
Тип кабеля для заземления	CNT-400

Конструкция и эксплуатация
Диаметр по диэлектрику	7.24 mm \| 0.285 in
Диаметр по оболочке	10.29 mm \| 0.405 in
Диаметр внутреннего проводника	2.74 mm \| 0.108 in
Диаметр наружного проводника	8.08 mm \| 0.318 in
Погонная масса кабеля	0.1 kg/m \| 0.067 lb/ft
Минимальный радиус изгиба	1 in \| 25.4 mm (single)
Скорость распространения	85 %
Погонная ёмкость	78 pF/m
Рабочая температура	-40 °C to +85 °C
Температура хранения	-70 °C to +85 °C
Температура монтажа	-40 °C to +85 °C
Эффективность экранирования	90 dB
Волновое сопротивление	50 ohm
Рабочий диапазон частот	30 – 6000 MHz
Максимальная частота	16.2 GHz
Затухание @ 88 МГц	~1.15 dB/100ft \| 3.77 dB/100m
Затухание @ 450 МГц	2.7 dB/100ft \| 8.86 dB/100m
Затухание @ 900 МГц	3.9 dB/100ft \| 12.8 dB/100m
Затухание @ 1800 МГц	5.6 dB/100ft \| 18.4 dB/100m
Затухание @ 2400 МГц	6.6 dB/100ft \| 21.65 dB/100m
Пиковая мощность	16 kW
Соответствие	CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS

Области применения

Базовые станции сотовой связи

Фидерные линии между антенной и аппаратурой.

Передающие станции вещания

Радио- и ТВ-передатчики УКВ/ДМВ-диапазона.

Двусторонняя радиосвязь

Магистральные трассы профессионального радио.

Спутниковые наземные станции

Низкие потери на трассе антенна—приёмник.

Монтаж и настройка

1Рассчитайте длину кабеля и количество креплений по проектной спецификации.
2Разверните кабель с барабана без перекручиваний и узлов.
3Выдержите минимальный радиус изгиба (см. характеристики). Резкие перегибы недопустимы.
4Подсоедините разъёмы (например, L4TNM-PSA для LDF4-50A) с использованием специнструмента.
5Загерметизируйте узлы и закрепите кабель на лестнице с расчётным шагом.

Сертификация

RoHS REACH-SVHC ISO 9001:2015 CHINA-RoHS UK-RoHS

Частые вопросы

Какое затухание у кабеля CNT-400 в диапазоне сотовой связи?На частоте 1800 МГц: 5.6 dB/100ft | 18.4 dB/100m. На 900 МГц: 3.9 dB/100ft | 12.8 dB/100m.

Какой минимальный радиус изгиба у CNT-400?Минимальный радиус: 1 in | 25.4 mm (single). Резкие перегибы недопустимы — нарушают геометрию волнового тракта.

До какой частоты работает кабель CNT-400?Рабочий диапазон до 16.2 GHz. Подходит для систем сотовой связи, вещания и широкополосной связи.

Кому сейчас принадлежит бренд Andrew?В 2025 году бренд Andrew (включая HELIAX®) вошёл в группу Amphenol. На свежих даташитах указано: «ANDREW, an Amphenol company». Артикулы и спецификации продукции при этом сохранены.

Гарантии и сервис

Гарантия

12 месяцев от поставщика

При соблюдении условий монтажа и эксплуатации Andrew.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

С этим товаром обычно берут

CNT-400-FR

Коаксиальный кабель Andrew CNT-400-FR (Amphenol)

252027-10KT

Крепление 252027-10KT-P Andrew (Amphenol)

LDF1-50

Коаксиальный кабель Andrew LDF1-50

FSJ4-50B

Коаксиальный кабель Andrew FSJ4-50B

Купить Andrew CNT-400

Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Конструктивные материалы: -
Внешняя оболочка Безгалогенный полиэтилен
Оплетка Луженая медь
Экран Алюминий
Диэлектрик Вспененный полиэтилен
Гибкость Стандартная
Внутренний проводник Медно-алюминиевая проволока
Цвет оболочки Черный
Размеры: -
Номинальный размер 0,400"
Вес 0,10 кг/м
Диаметр диэлектрика 7,240 мм
Диаметр оболочки 10,290 мм
Диаметр экрана 7,391 мм
Диаметр внутреннего проводника 2,7400 мм
Диаметр внешнего проводника 8,080 мм
Электрические характеристики: -
Сопротивление кабеля 50 Ом
Емкость 78,0 пФ/м
Сопротивление внутреннего проводника 4,690 Ом/км
Сопротивление внешнего проводника 5,610 Ом/км
Тестовое напряжение 2500 В
Напряжение пробоя оболочки 4000 В
Диапазон рабочих частот 30 – 6000 МГц
Пиковая мощность 16 кВт
Скорость 85%
Параметры окружающей среды: -
Температура монтажа -40….+85 °С
Рабочая температура -40….+85 °С
Температура хранения -70….+85 °С
Механические характеристики: -
Изгибающий момент 0,7 Нм
Стойкость к сдавливанию 0,7 кг/мм
Минимальный радиус изгиба (однократный изгиб) 25,4 мм
Предел прочности 73 кг

Промышленное оборудование Коаксиальный кабель Andrew CNT-400 (Commscope) от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары Andrew Другие модели в категории: Коаксиальный кабель 50 Ом (радиочастотный)
