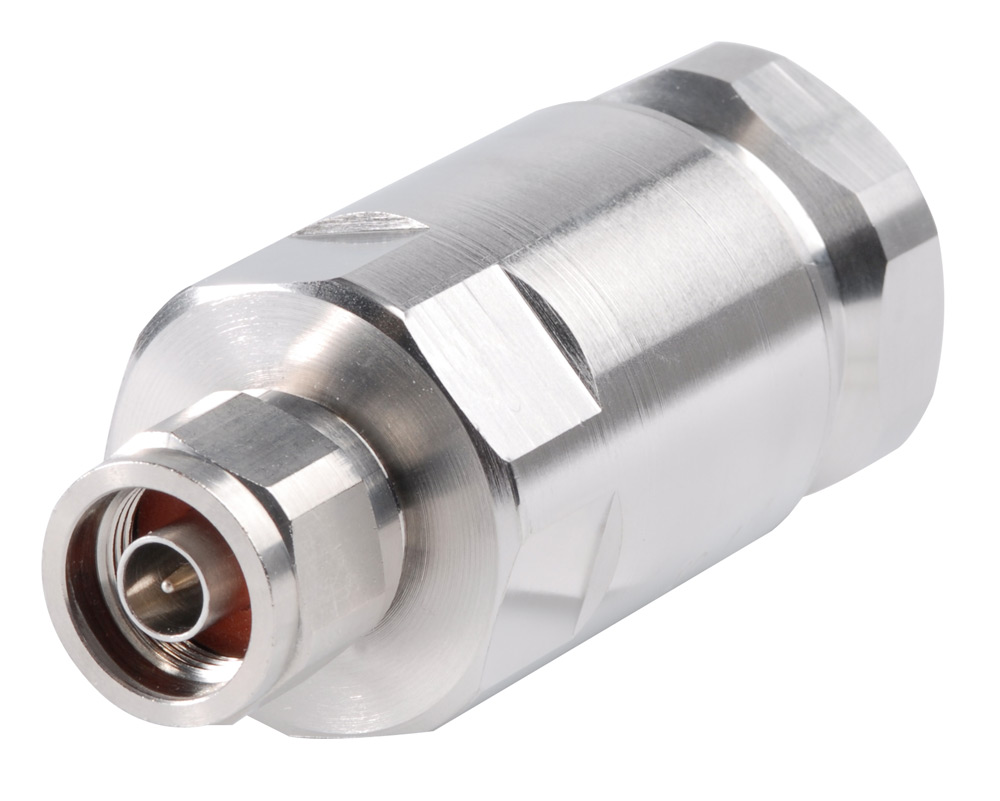

Разъем Andrew AL5NM-PS N-типа
Разъем Andrew AL5NM-PS N-типа представляет собой надежное и высококачественное решение для соединения коаксиальных кабелей в радиочастотных приложениях. Этот разъем обеспечит надежную передачу сигнала и минимальные потери на высоких частотах.
AL5NM-PS - это разъем с крепежом типа "PS", что обеспечивает простой и надежный способ подключения и отключения. Он идеально подходит для мобильной связи, систем вещания, а также для использования в различных лабораторных установках.
| Параметр | Значение |
|---|---|
| Тип разъема | N-типа |
| Система крепления | PS (плата и разъем) |
| Максимальная частота | до 6 ГГц |
| Материал контактов | Золото |
| Устойчивость к коррозии | Высокая |
| Температурный диапазон | от -40 до +85 °C |
Разъем Andrew AL5NM-PS N-типа отличается высоким качеством сборки и надежностью, что делает его идеальным для использования в ответственных приложениях. Он прекрасно подойдет для подключения антенн, усилителей и других оборудования, требующих качественного RF-соединения.
Обладая отличными электрическими характеристиками и долговечностью, данный разъем является оптимальным выбором для профессионалов. Исследуйте возможности, которые он открывает для вашей работы — и вы не пожалеете о сделанном выборе!
Характеристики:
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 5200 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -116 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05дБм
- Эффективность экранирования -130дБ
- Метод крепления внешнего контакта Кольцевой
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Усилие удержания коннектора 1334 Н
- Удержание соединителя при поворотной нагрузке 8,13 Н/м
- Усиление вставки 66,72 Н
- Стандарт усилия вставки IEC61169-1:15.2.4
- Номинальный размер 7/8 дюйма
- Диаметр 37,21 мм
- Длина 86,11 мм
- Вес 308,2 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Коэффициент стоячей волны (50–1000 МГц) 1,02
- Коэффициент стоячей волны (1010–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3000 МГц) 1,04
- Коэффициент стоячей волны (3010–4000 МГц) 1,07
- Коэффициент стоячей волны (4010–5200 МГц) 1,13
Промышленное оборудование Разъем Andrew AL5NM-PS N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
