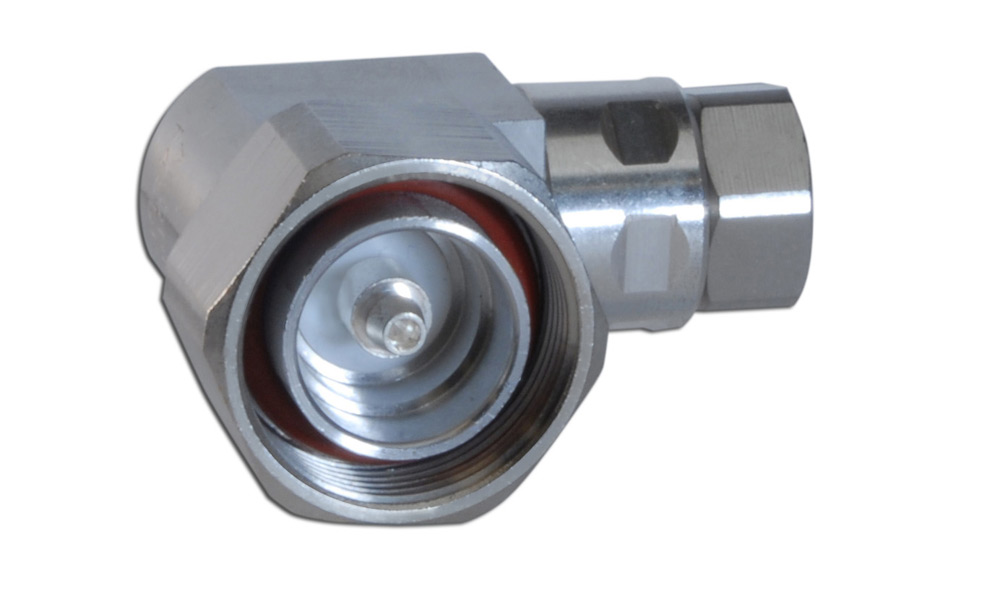

Разъем Andrew F4PDR-C 7-16 DIN
Разъем Andrew F4PDR-C 7-16 DIN - это высококачественный компонент, предназначенный для работы в сложных условиях радиочастотных систем связи. Отличается надежностью, долговечностью и отличными электрическими характеристиками, что делает его идеальным выбором для прокладки антенных линий и других приложений.
К основным преимуществам данного разъема можно отнести его устойчивость к внешним воздействиям, простоту установки и превосходную производительность. Andrew F4PDR-C 7-16 DIN обеспечивает надежное соединение, минимизируя потери сигнала и шумы, что крайне важно для высокочастотных приложений.
| Параметр | Значение |
|---|---|
| Тип разъема | 7-16 DIN |
| Частотный диапазон | 0-8 GHz |
| Максимальная мощность | 120 W |
| Импенданс | 50 Ом |
| Материал | Латунь с никелевым покрытием |
| Температурный диапазон | -40°C до +85°C |
Разъем Andrew F4PDR-C 7-16 DIN идеально подходит для применения в мобильной связи, спутниковой связи и других системах связи, требующих высокой надежности и стабильности работы. Закажите его уже сегодня и обеспечьте своим устройствам максимальную производительность на долгие годы.
Характеристики:
- Интерфейс 7-16 DIN Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 7500 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 884 В
- Испытательное напряжение, постоянный ток 2500 В
- Сопротивление внешних контактов, максимальное 1,5 мОм
- Сопротивление внутренних контактов, максимальное 0,8 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 1 кВт 900 МГц
- Пиковая мощность, максимальная 15,6 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Метод крепления внешнего контакта Кольцевой
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Момент зажима соединительной гайки 24,86 Н
- Номинальный размер 1/2 дюйма
- Диаметр 34,54 мм
- Длина 50 мм
- Вес 136,08 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–2200 МГц) 1,03
- Коэффициент стоячей волны (2200–3000 МГц) 1,05
Промышленное оборудование Разъем Andrew F4PDR-C 7-16 DIN от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс 7-16 DIN Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 7500 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 884 В
- Испытательное напряжение, постоянный ток 2500 В
- Сопротивление внешних контактов, максимальное 1,5 мОм
- Сопротивление внутренних контактов, максимальное 0,8 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 1 кВт 900 МГц
- Пиковая мощность, максимальная 15,6 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Метод крепления внешнего контакта Кольцевой
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Момент зажима соединительной гайки 24,86 Н
- Номинальный размер 1/2 дюйма
- Диаметр 34,54 мм
- Длина 50 мм
- Вес 136,08 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–2200 МГц) 1,03
- Коэффициент стоячей волны (2200–3000 МГц) 1,05
