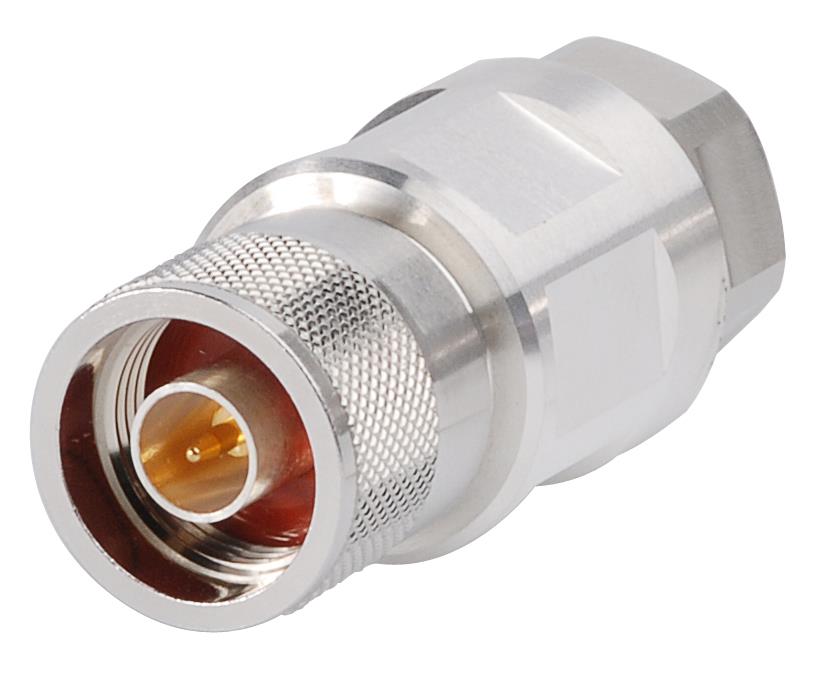

Разъем Andrew F4PNMV2 N-типа
Разъем Andrew F4PNMV2 N-типа – это высококачественное соединительное устройство, предназначенное для обеспечения надежной и стабильной связи в системах радиосвязи и передачи данных. Этот разъем сочетает в себе выдающиеся электрические характеристики и долговечность, что делает его идеальным выбором для профессионального использования.
Разъем Andrew F4PNMV2 обеспечивает отличное соединение с минимальными потерями сигнала, что позволяет использовать его в условиях, требующих высокой производительности и надежности. Его конструкция гарантирует защиту от воздействия внешних факторов и помогает продлить срок службы оборудования.
| Параметр | Значение |
|---|---|
| Тип разъема | N-тип |
| Частотный диапазон | DC-11 GHz |
| Способ подключения | С гайкой |
| Материал | Латунь с никелевым покрытием |
| Максимальное напряжение | 500 V |
| Рабочая температура | от -40°C до +85°C |
Разъем Andrew F4PNMV2 N-типа идеально подходит для использования в различных областях: от телекоммуникационных систем до профессионального аудио- и видеооборудования. Его отличительная черта – легкость в установке и надежная работа даже в экстремальных условиях.
Выбирайте разъем Andrew F4PNMV2 N-типа для обеспечения вашего оборудования качественными и надежными соединениями. Этот разъем станет важной составляющей вашей инфраструктуры связи.
Характеристики:
- Интерфейс N Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 12000 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Золото
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Сила затяжки соединительной гайки 4,52Hм
- Номинальный размер 1/2 дюйма
- Диаметр 24 мм
- Длина 54 мм
- Вес 90,72 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
Промышленное оборудование Разъем Andrew F4PNMV2 N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
