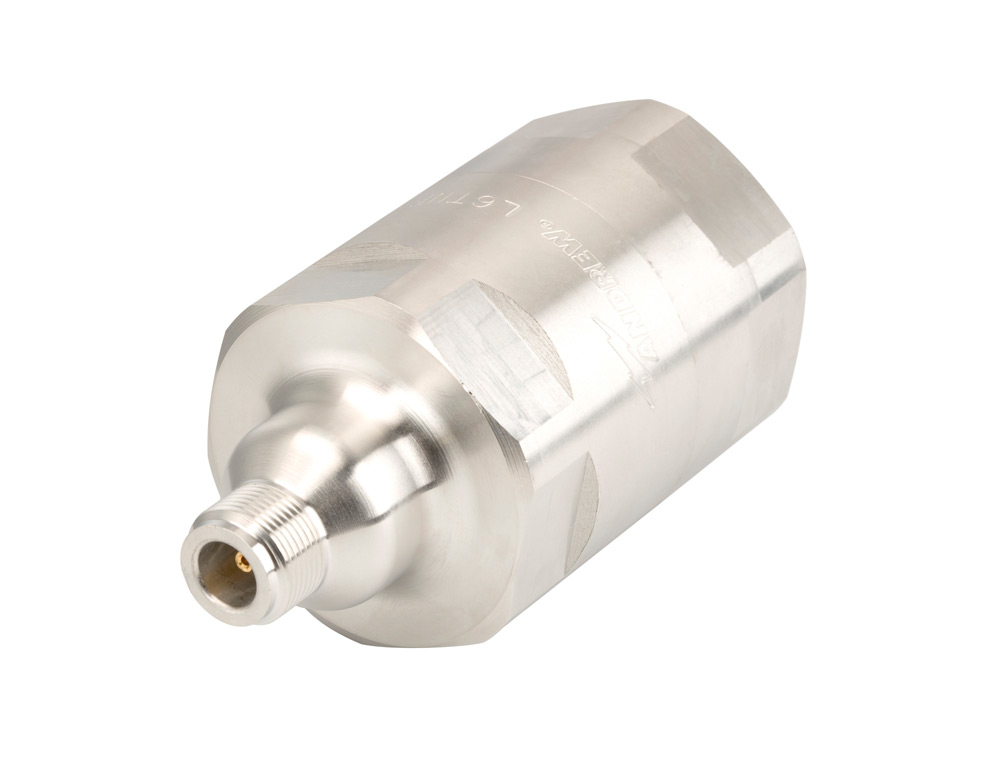

Разъем Andrew L6TNF-PS N-типа
Разъем Andrew L6TNF-PS N-типа предназначен для использования в системах передачи сигналов, обеспечивая надежное соединение и отличную производительность. Этот компонент идеально подходит для работы в жестких условиях, включая высокие температуры и воздействия внешней среды. Разъемы N-типа известны своей надежностью и длительным сроком службы, что делает их отличным выбором для профессиональных установок.
Разъем L6TNF-PS подходит для различных приложений, включая оборудование радиосвязи, системы связи и телекоммуникации. Высококачественные материалы и точная инженерия гарантируют, что этот разъем будет работать эффективно и долговечно.
| Характеристика | Значение |
|---|---|
| Тип разъема | N-типа |
| Максимальная частота | 6 ГГц |
| Входное сопротивление | 50 Ом |
| Класс защиты | IP67 (в закрытом состоянии) |
| Размеры | Ø 19 мм |
Разъем Andrew L6TNF-PS – это отличный выбор для тех, кто ищет надежное и высококачественное соединение для своих устройств. С ним вы сможете быть уверены в стабильной работе вашего оборудования даже в самых требовательных условиях.
Характеристики:
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Сила удержания соединительной гайки 66,72 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,99 мм
- Длина 78,99 мм
- Вес 472 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (40–1000 МГц) 1,02
- Коэффициент стоячей волны (1010–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3300 МГц) 1,04
Промышленное оборудование Разъем Andrew L6TNF-PS N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Сила удержания соединительной гайки 66,72 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,99 мм
- Длина 78,99 мм
- Вес 472 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (40–1000 МГц) 1,02
- Коэффициент стоячей волны (1010–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3300 МГц) 1,04
