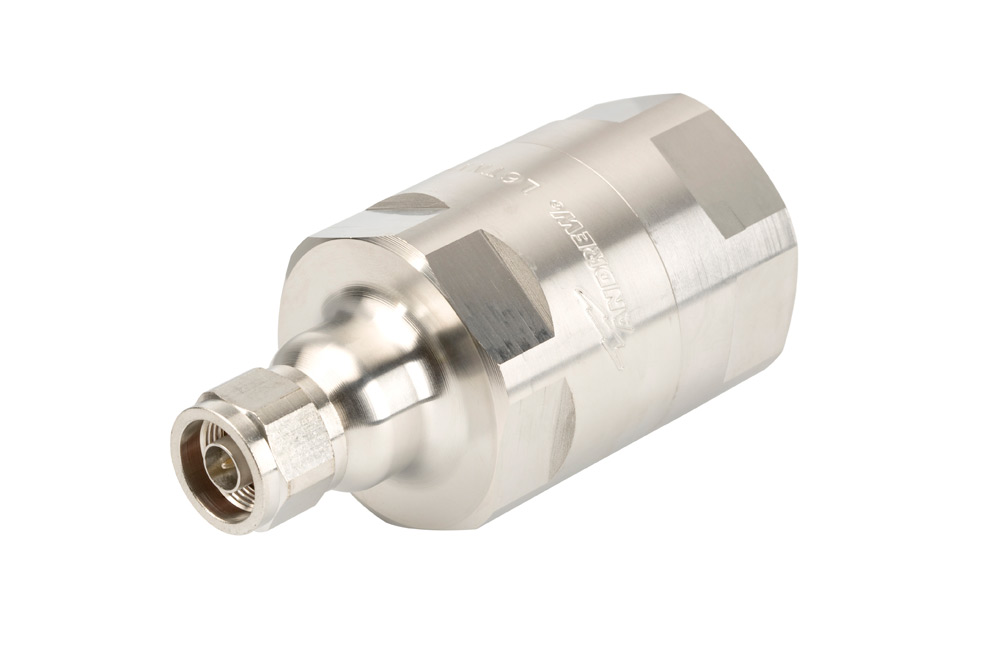

Разъем Andrew L6TNM-PS N-типа
Разъем Andrew L6TNM-PS N-типа — это высококачественный коаксиальный разъем, специально разработанный для обеспечения надежного подключения в теле- и радиоаппаратуре. Он идеально подходит для использования в системах передачи сигналов, где важна высокая производительность и стабильность соединения.
Данный разъем отличает высокая надежность и долговечность, что делает его оптимальным выбором для профессионального использования. С ним можно работать в широком диапазоне частот, что увеличивает его универсальность и применимость в различных сферах.
| Параметр | Значение |
|---|---|
| Тип разъема | N-типа |
| Частотный диапазон | DC - 11 GHz |
| Максимальная мощность | 1,0 кВт |
| Импеданс | 50 Ом |
| Конструкция | Прямой |
| Материал корпуса | Латунь с никелевым покрытием |
Разъем Andrew L6TNM-PS N-типа идеально подходит для профессиональных приложений в телекоммуникации, радиочастотной идентификации и других областях, где требуется надежное соединение. Его исключительная конструкция и качественные материалы позволяют использовать его в разнообразных условиях, обеспечивая стабильность и долговечность работы.
Характеристики:
- Интерфейс N Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Сила удержания соединительной гайки 444,8 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Сила затяжки соединительной гайки 4,52Hм
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,31 мм
- Длина 104,9 мм
- Вес 608,35 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (45–960 МГц) 1,02
- Коэффициент стоячей волны (961–2170 МГц) 1,03
- Коэффициент стоячей волны (2170–2700 МГц) 1,04
- Коэффициент стоячей волны (2700–3500 МГц) 1,05
- Коэффициент стоячей волны (3400–3600 МГц) 1,07
Промышленное оборудование Разъем Andrew L6TNM-PS N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
