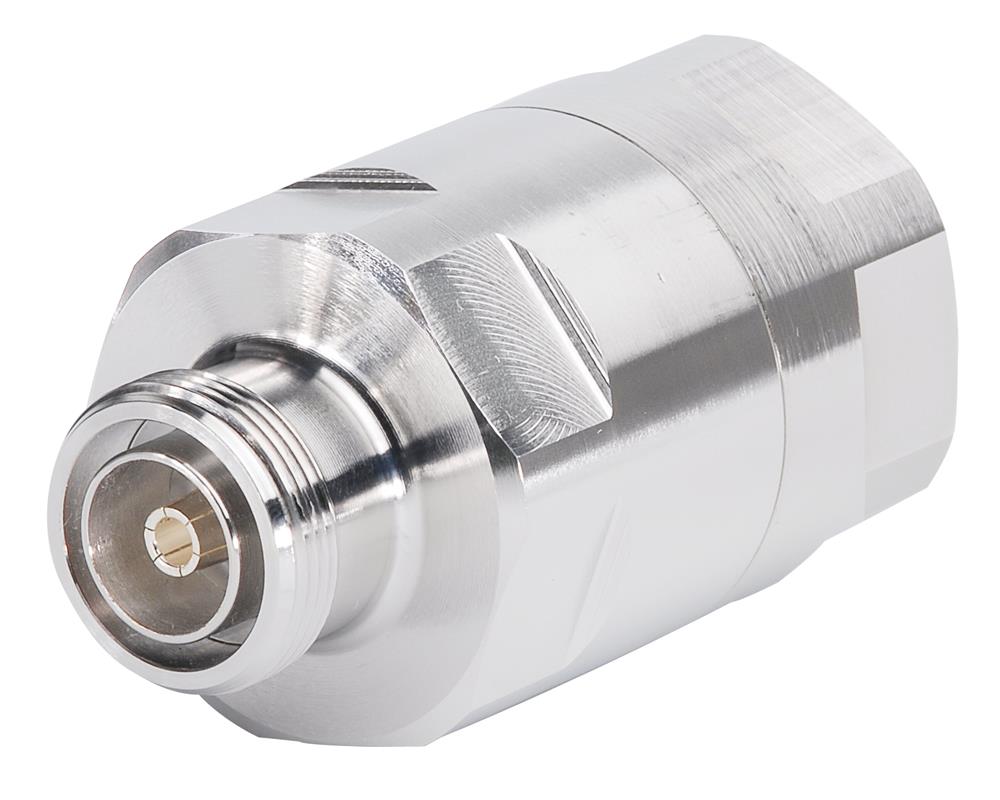

Разъем Andrew L6TDF-PS 7-16 DIN
Разъем Andrew L6TDF-PS 7-16 DIN – это высококачественный соединительный элемент, предназначенный для использования в радиочастотных системах. Он гарантирует надежную связь и стабильную работу устройств благодаря продуманной конструкции и использованию современных материалов.
Разъем предлагает отличные параметры электрической производительности и низкий уровень затухания, что делает его идеальным выбором для профессиональных радиосистем и телекоммуникационного оборудования.
| Характеристика | Значение |
|---|---|
| Тип разъема | 7-16 DIN |
| Материал | Латунь с никелевым покрытием |
| Максимальная частота | > 6 ГГц |
| Класс защиты | IP67 |
| Рабочая температура | -40°C до +85°C |
Разъем Andrew L6TDF-PS 7-16 DIN отличается высокой прочностью и устойчивостью к механическим и климатическим воздействиям, что обеспечивает долговечность его эксплуатации. С помощью данного разъема вы можете легко соединить антенны, кабели и другие элементы вашей сети, обеспечивая надежную и эффективную связь.
Не упустите возможность улучшить качество вашего оборудования с помощью разъема Andrew L6TDF-PS 7-16 DIN – идеального решения для профессионалов в области радиосвязи и телекоммуникаций!
Характеристики:
- Интерфейс 7-16 DIN Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 1415 В
- Испытательное напряжение, постоянный ток 4000 В
- Сопротивление внешних контактов, максимальное 1,5 мОм
- Сопротивление внутренних контактов, максимальное 0,8 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 3 кВт при 900 МГц
- Пиковая мощность, максимальная 40 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внешнего контакта Развальцовка
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Усиление вставки 200,17 Hм
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,21 мм
- Длина 89 мм
- Вес 650 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (45–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3000 МГц) 1,05
Промышленное оборудование Разъем Andrew L6TDF-PS 7-16 DIN от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс 7-16 DIN Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 3300 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 1415 В
- Испытательное напряжение, постоянный ток 4000 В
- Сопротивление внешних контактов, максимальное 1,5 мОм
- Сопротивление внутренних контактов, максимальное 0,8 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 3 кВт при 900 МГц
- Пиковая мощность, максимальная 40 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -130 дБ
- Метод крепления внешнего контакта Развальцовка
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Серебро
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Усилие удержания коннектора 1779 Н
- Удержание соединителя при поворотной нагрузке 10,85 Н/м
- Усиление вставки 200,17 Hм
- Номинальный размер 1-1/4 дюйма
- Диаметр 51,21 мм
- Длина 89 мм
- Вес 650 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (45–2200 МГц) 1,03
- Коэффициент стоячей волны (2210–3000 МГц) 1,05
